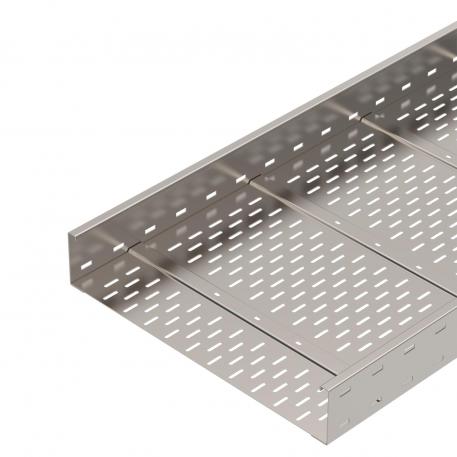

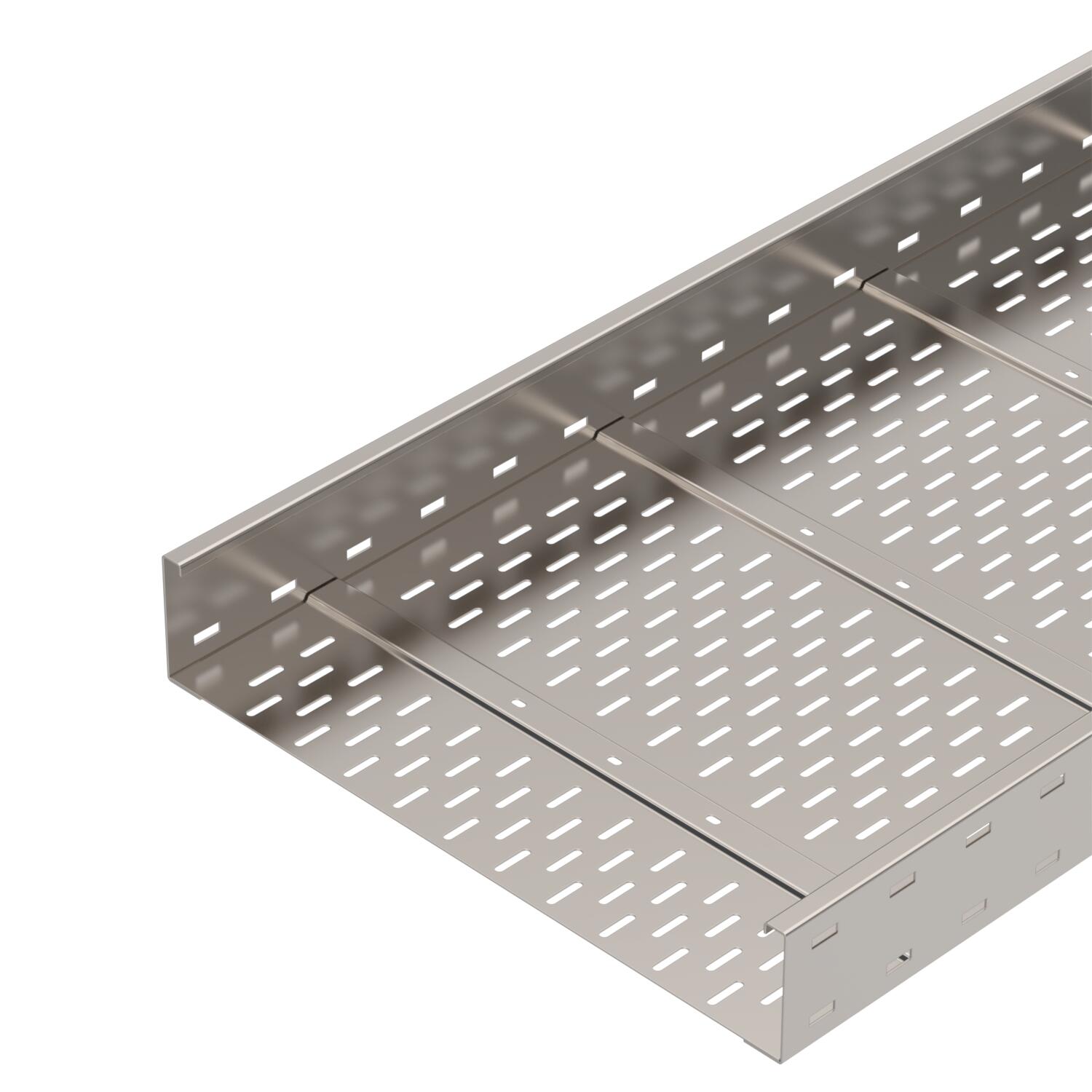

Verspankabelgoot WKSG 110 A2

Art.nr. 6098177 | EAN 4012195683575

Art.nr. / Type
Terug naar overzicht
Productbeschrijving
Productbeschrijving
Verspankabelgootsysteem, geperforeerd, met een zijhoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Magnetische afschermingsdemping
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Verspankabelgoot, zijhoogte 110 mm
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
Technische gegevens

Technische gegevens

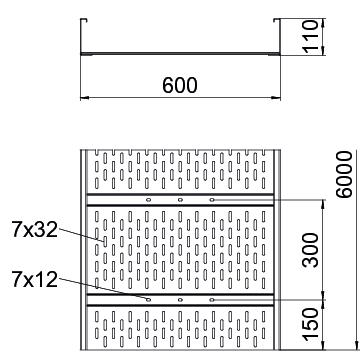

Afmetingen 110 X 600
Breedte 600 mm
CO2-voetafdruk (GWP) van wieg tot poort 58,4621 kg CO2e / 1 Meter
Dimensie 110x600x6000
Effectieve lengte 6000 mm
Functiebehoud nee
Hoogte 110 mm
Kleur roestvrij staal
Lengte 6000 mm
Maat B 600 mm
Maat L 6000 mm
Magnetische afschermingsdemping met deksel 50 dB
Magnetische afschermingsdemping zonder deksel 20 dB
Materiaal Roestvast staal 1.4301
Montagegat in bodem ja
Nuttige doorsnede 61400 mm²
Nuttige doorsnede 614 cm²
Oppervlak blank, nabehandeld
Plaatdikte 2 mm
Roestvast staal, gebeitst nee
Steunafstand 3,0 m 2,9 kN/m
Steunafstand 3,5 m 2,43 kN/m
Steunafstand 4,0 m 2 kN/m
Steunafstand 4,5 m 1,72 kN/m
Steunafstand 5,0 m 1,5 kN/m
Steunafstand 6,0 m 1 kN/m
Steunafstand 7,0 m 0,7 kN/m
Steunafstand 8,0 m 0,4 kN/m
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder zonder verbinder
Verspanuitvoering ja
Zijperforatie ja

Technische gegevens

Belastingdiagram verspankabelgoot type WKSG 110

Belastingdiagram verspankabelgoot type WKSG 110
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Steunafstand in m Steunafstand in m
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot-/kabelladderbreedte in mm Belastingscurve met kabelgoot-/kabelladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Functiebehoud Lengte Breedte Plaatdikte Art.nr. Aantal kl. VKE
WKSG 160 A2 nee 6000 600 2 6098177
6 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppelplaat A2 Koppelplaat A2 WRVL 110 A2 6091229
2 Stuks
Scheidingsschot 85 A2 Scheidingsschot 85 A2 TSG 85 A2 6062173
3 m
Deksel met draaigrendel A2 Deksel met draaigrendel A2 WDRL 1116 60 A2 6227368
3 m
Voegplaat A2 Voegplaat A2 SSLB 600 A2 7070381
20 Stuks
