Verspankabelgoot WKSG 160 FT

Art.nr. / Type

Functiebehoud	nee

Lengte	6000 mm

Breedte

Plaatdikte	2 mm

Productbeschrijving

Productbeschrijving

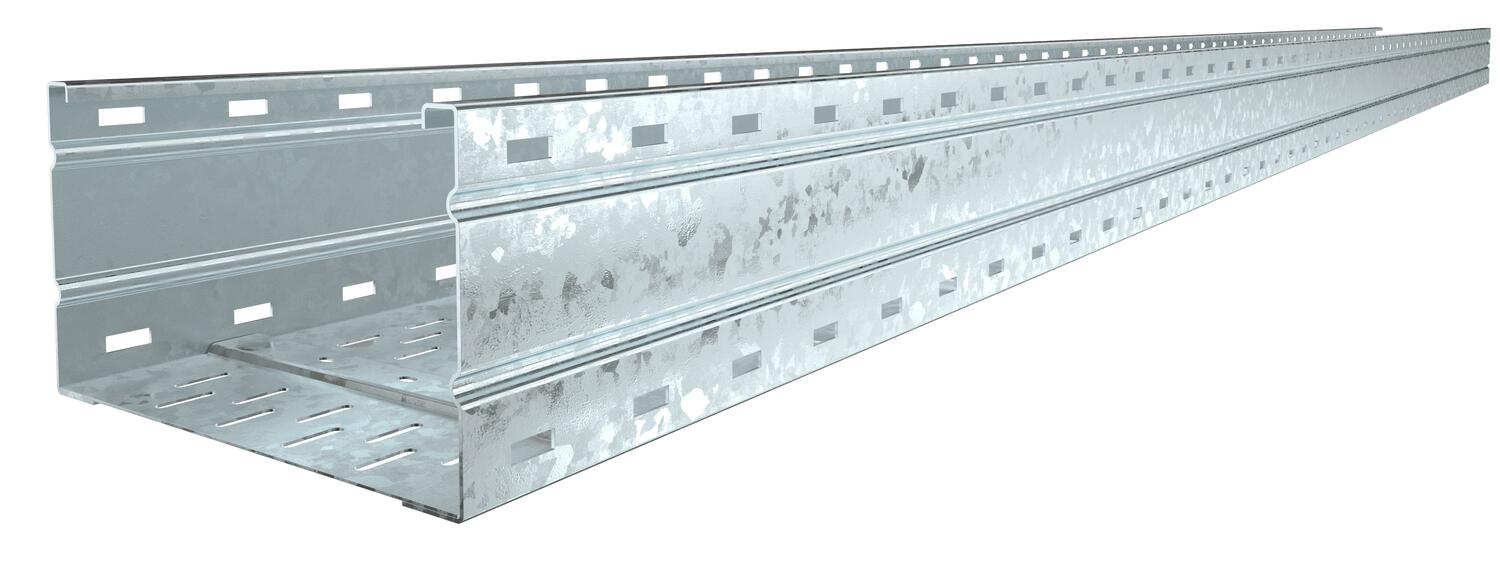

Verspankabelgootsysteem, geperforeerd, met een zijhoogte van 160 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Koppelplaten type WRV 160 moeten afzonderlijk worden besteld.

Technische gegevens

Afmetingen	200x6000
Breedte	200 mm
CO2-voetafdruk (GWP) van wieg tot poort	19,278 kg CO2e / 1 Meter
Dimensie	160x200x6000
Effectieve lengte	6000 mm
Functiebehoud	nee
Hoogte	160 mm
Kleur	zink
Lengte	6000 mm
Maat B	200 mm
Maat L	6000 mm
Magnetische afschermingsdemping met deksel	50 dB
Magnetische afschermingsdemping zonder deksel	20 dB
Materiaal	Staal
Montagegat in bodem	ja
Nuttige doorsnede	302 cm²

Nuttige doorsnede	30200 mm²
Oppervlak	thermisch verzinkt
Plaatdikte	2 mm
Roestvast staal, gebeitst	nee
Steunafstand 3,0 m	2,9 kN/m
Steunafstand 3,5 m	2,59 kN/m
Steunafstand 4,0 m	2,3 kN/m
Steunafstand 4,5 m	2,04 kN/m
Steunafstand 5,0 m	1,8 kN/m
Steunafstand 6,0 m	1,4 kN/m
Steunafstand 7,0 m	1 kN/m
Steunafstand 8,0 m	0,7 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	ja
Zijperforatie	ja

Technische gegevens

Alle typen

Type	Functiebehoud	Lengte	Breedte	Plaatdikte	Art.nr.	Aantal	kl. VKE
WKSG 162 FT	nee	6000 mm	200 mm	2 mm	6098550	m	6 m
WKSG 163 FT	nee	6000 mm	300 mm	2 mm	6098554	m	6 m
WKSG 164 FT	nee	6000 mm	400 mm	2 mm	6098558	m	6 m
WKSG 165 FT	nee	6000 mm	500 mm	2 mm	6098562	m	6 m
WKSG 166 FT	nee	6000 mm	600 mm	2 mm	6098566	m	6 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Deksel met draaigrendel DD	WDRL 1116 20 DD	6227600	m	3 m
Koppelplaat FT	WRVL 160 FT	6227716	Stuks	2 Stuks

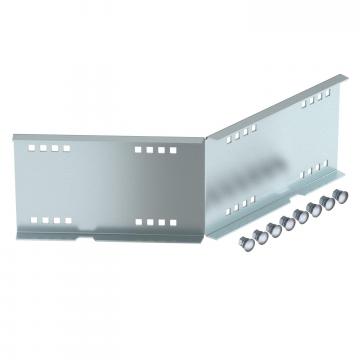

45° hoekverbinder, binnen FT	WRWV 160 I FT	6227910	Stuks	1 Stuks

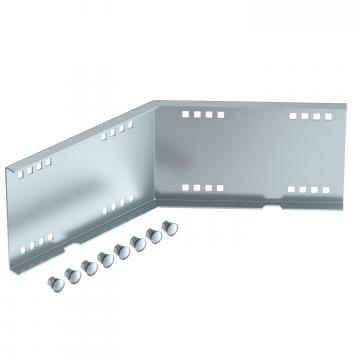

45°-hoekverbinder, buiten 160 FT	WRWV 160 A FT	6227864	Stuks	1 Stuks
Voegplaat DD	SSLB 200 DD	7070314	Stuks	20 Stuks
Scharnierverbinder FT	WRGV 160 FT	6227961	Stuks	2 Stuks
90°-bocht 160 FT	WRB 90 162 FT	6098730	Stuks	1 Stuks
Aanbouw T-stuk 160 FT	WRAA 162 FT	6098827	Stuks	1 Stuks

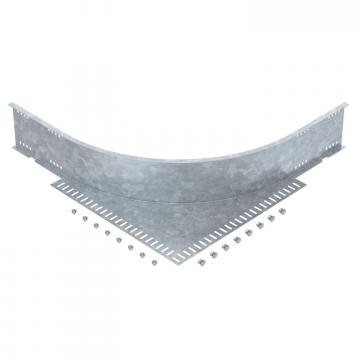

Hoekaanbouwstuk 160 FT	WEAS 160 FT	6098864	Stuks	1 Stuks
Scheidingsschot 110 DD	TSG 110 DD	6062335	m	3 m
