Verspankabelladder WKL 200 FT
Art.nr. 6232106 | EAN 4012196614868
| Art.nr. / Type |
6232106 / WKL 2040 FT
|
|---|
- Productbeschrijving
-
ProductbeschrijvingVerspankabelladder met 200 mm zijhoogte.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
-
- Technische gegevens
-
Technische gegevens
Afmetingen 200x400 Breedte 400 mm CO2-voetafdruk (GWP) van wieg tot poort 28,4103 kg CO2e / 1 Meter Dimensie 200x400x6000 Functiebehoud nee Hoogte 200 mm Kleur zink Lengte 6000 mm Maat B 400 mm Maat L 6000 mm Materiaal Staal Nuttige doorsnede 70400 mm² Nuttige doorsnede 704 cm² Oppervlak thermisch verzinkt Plaatdikte 2,5 mm Roestvast staal, gebeitst nee Sleufmaat sport 17,00 Steunafstand 10,0 m 1 kN/m Steunafstand 6,0 m 3 kN/m Steunafstand 7,0 m 2,5 kN/m Steunafstand 8,0 m 2 kN/m Steunafstand 9,0 m 1,4 kN/m Uitvoering van de sporten Profiel niet geperforeerd Verspanuitvoering ja Zijperforatie ja Technische gegevens
Belastingsdiagram verspankabelladder type WKL 200
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Steunafstand in m
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Verbinder
WRV 200 FT 6232507 4 Stuks

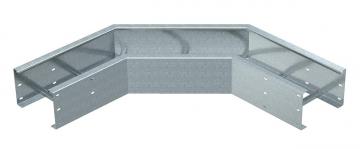

90°-bocht 200 FT
WLB 90 2040 FT 6233449 1 Stuks

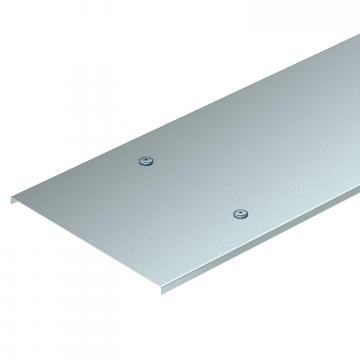

Deksel met draaigrendel DD
WKLD 2040 DD 6232406 3 m
Scheidingsschot 135 DD
TSG 135 DD 6062338 3 m
Aftakplaat FT
LAB 40 FT 6220452 1 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Klemstuk voor de bevestiging van het scheidingsschot A2
KS KL A2 6062284 30 Stuks - Downloads
-
