Verspankabelladder WKLG 110 A4 6000 | 400 | 2 | nee

Verspankabelladder WKLG 110 A4

Art.nr. 6311229 | EAN 4012195403135

Art.nr. / Type

Lengte	6000 mm

Breedte

Plaatdikte	2 mm

Functiebehoud	nee

Productbeschrijving

Productbeschrijving

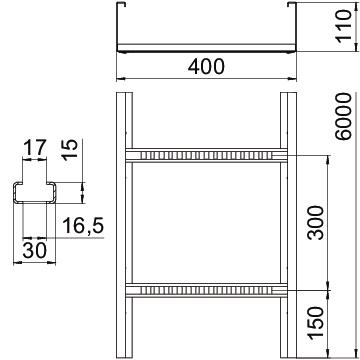

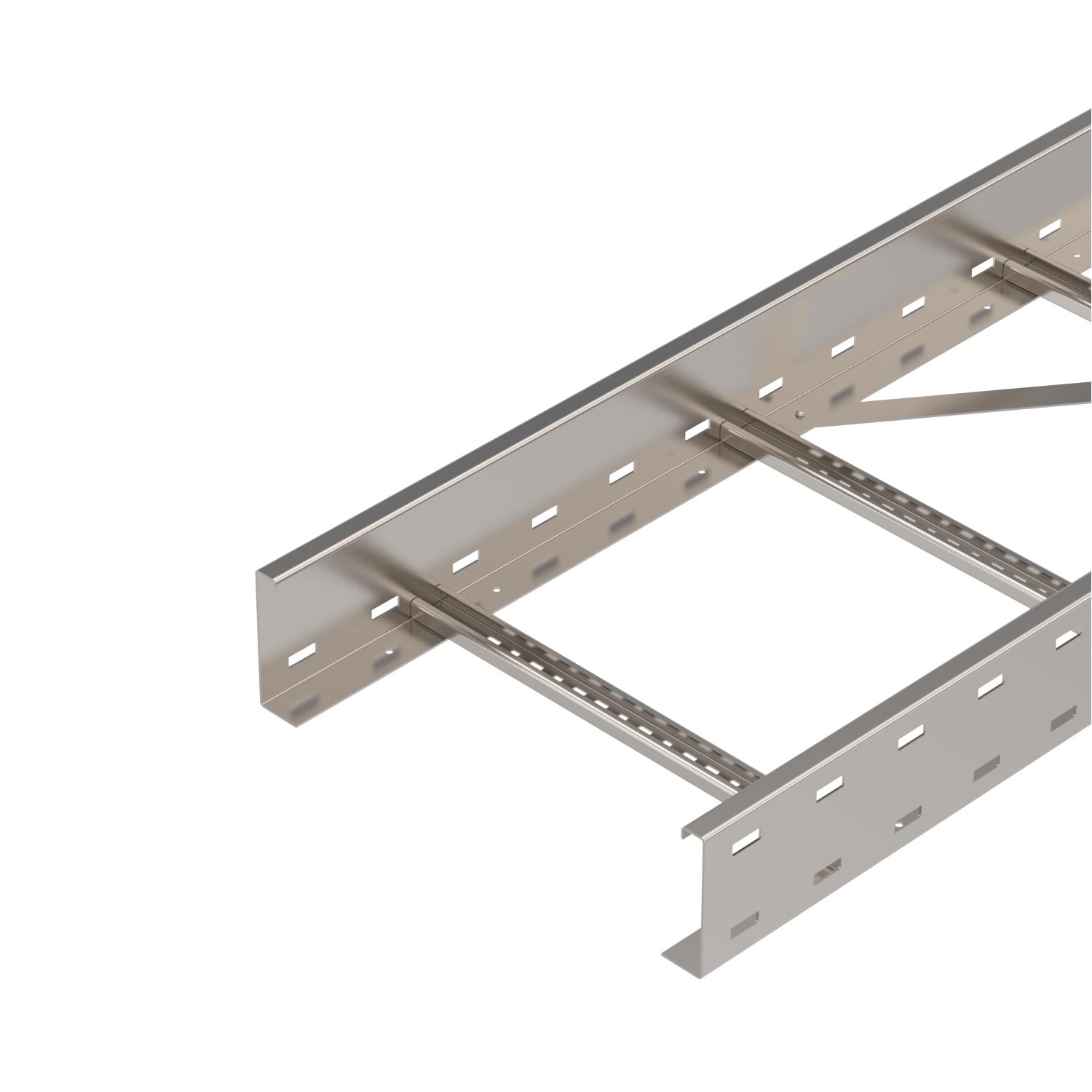

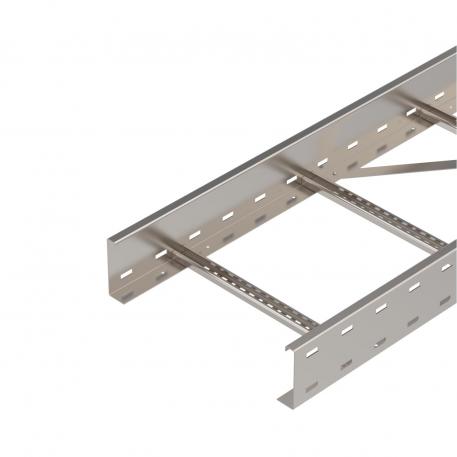

Verspankabelladder, met geperforeerde zijkant, met een zijhoogte van 110 mm. Bevestiging van kabels en leidingen met beugelklem type 2056.

Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB

Verbinders type WRVL 110 moeten afzonderlijk worden besteld.

Technische gegevens

Technische gegevens

Afmetingen	110 x 400
Bevestiging van de sport	volgeklonken
Breedte	400 mm
CO2-voetafdruk (GWP) van wieg tot poort	30,6051 kg CO2e / 1 Meter
Dimensie	110x400x6000
Functiebehoud	nee
Hoogte	110 mm
Kleur	roestvrij staal
Lengte	6000 mm
Maat B	400 mm
Maat L	6000 mm
Materiaal	Roestvast staal 1.4571
Nuttige doorsnede	37600 mm²
Nuttige doorsnede	376 cm²
Oppervlak	blank, nabehandeld

Plaatdikte	2 mm
Roestvast staal, gebeitst	nee
Sleufmaat sport	17,00
Steunafstand 3,0 m	2,3 kN/m
Steunafstand 3,5 m	1,9 kN/m
Steunafstand 4,0 m	1,6 kN/m
Steunafstand 4,5 m	1,33 kN/m
Steunafstand 5,0 m	1,1 kN/m
Steunafstand 6,0 m	0,8 kN/m
Steunafstand 7,0 m	0,4 kN/m
Uitvoering van de sporten	Profiel geperforeerd
Uitvoering van de zijkant	Profiel (open)
Verspanuitvoering	ja
Zijperforatie	ja

Technische gegevens

Belastingsdiagram verspankabelladder type WKLG 110

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Art.nr.	Aantal	kl. VKE
WKLG 1120 A4	6000 mm	200 mm	2 mm	nee	6311225	m	6 m
WKLG 1130 A4	6000 mm	300 mm	2 mm	nee	6311227	m	6 m
WKLG 1140 A4	6000 mm	400 mm	2 mm	nee	6311229	m	6 m
WKLG 1150 A4	6000 mm	500 mm	2 mm	nee	6311231	m	6 m
WKLG 1160 A4	6000 mm	600 mm	2 mm	nee	6311233	m	6 m
