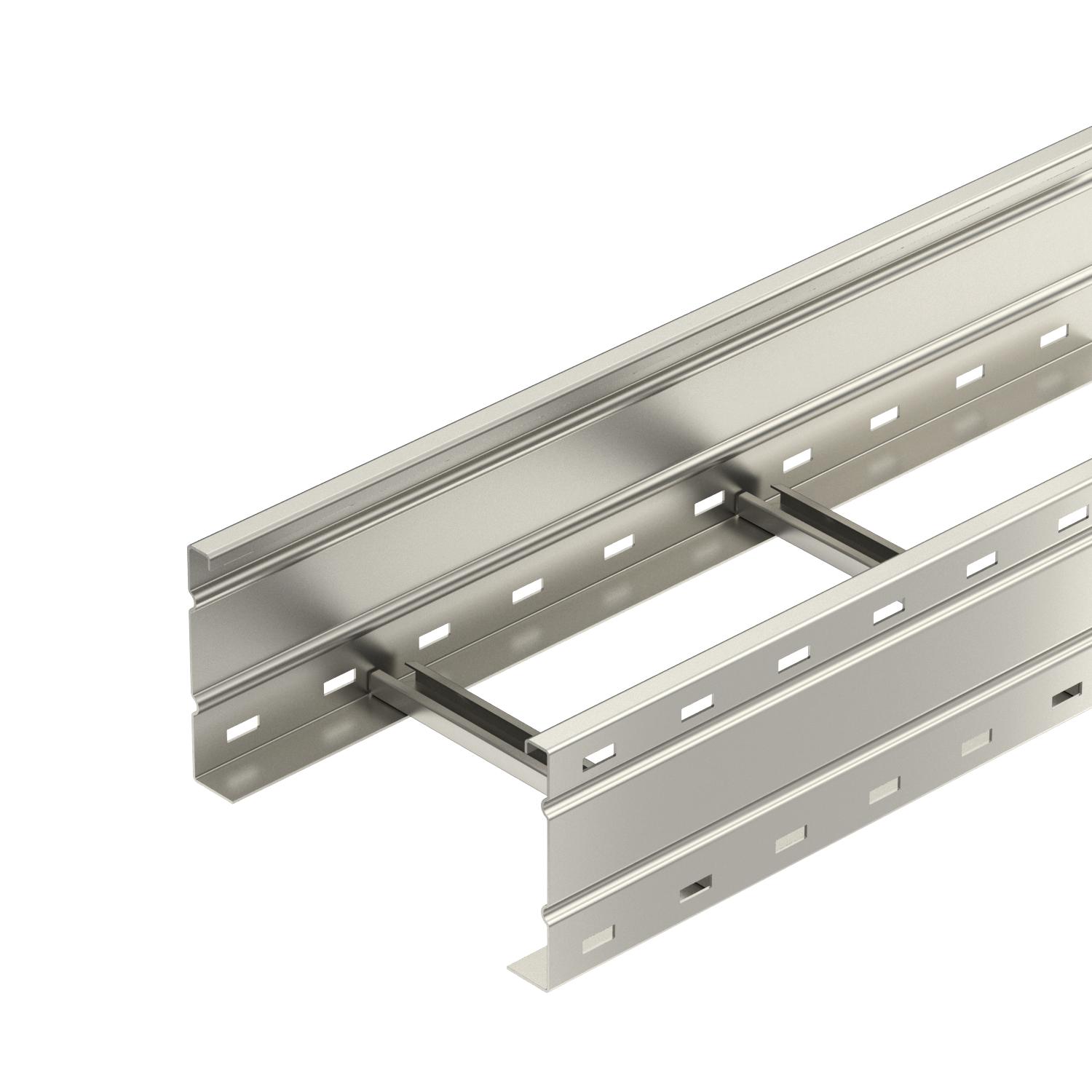

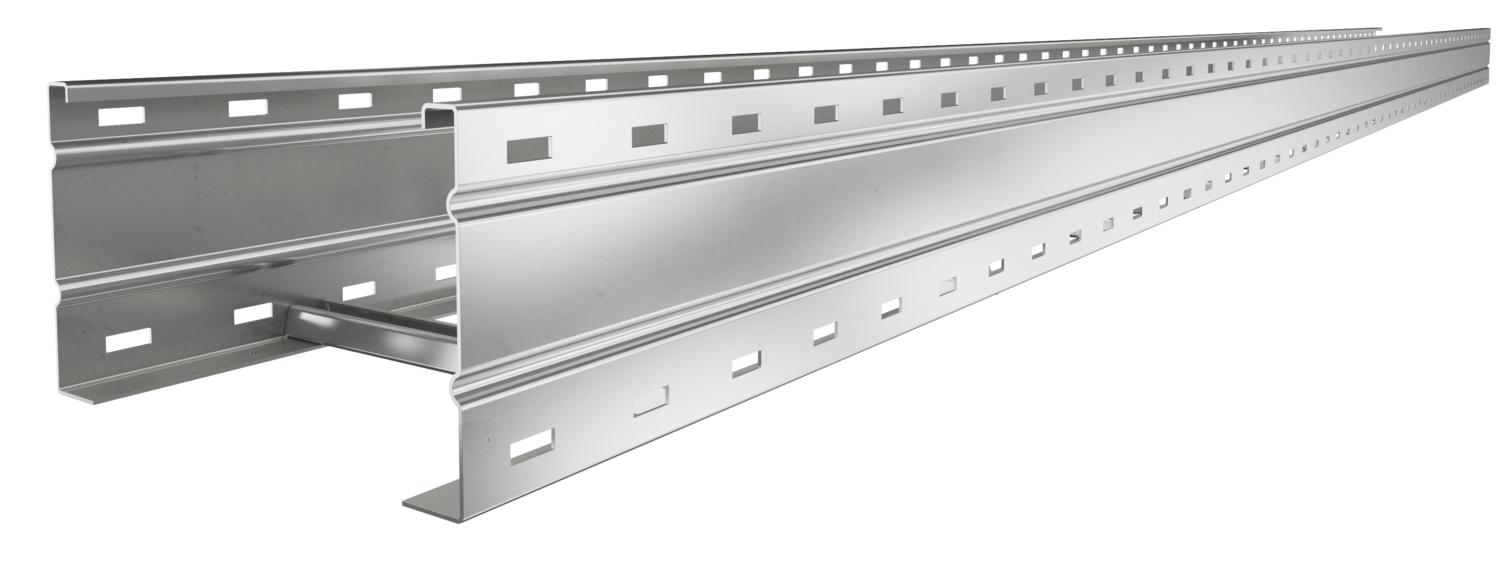

Verspankabelladder WKLG 160 A4
Art.nr. 6227170 | EAN 4012195909965
- Productbeschrijving
-
ProductbeschrijvingVerspankabelladder, met geperforeerde langsligger, met een zijhoogte van 160 mm. Bevestiging van kabels en leidingen met beugelklem type 2056.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
-
- Technische gegevens
-

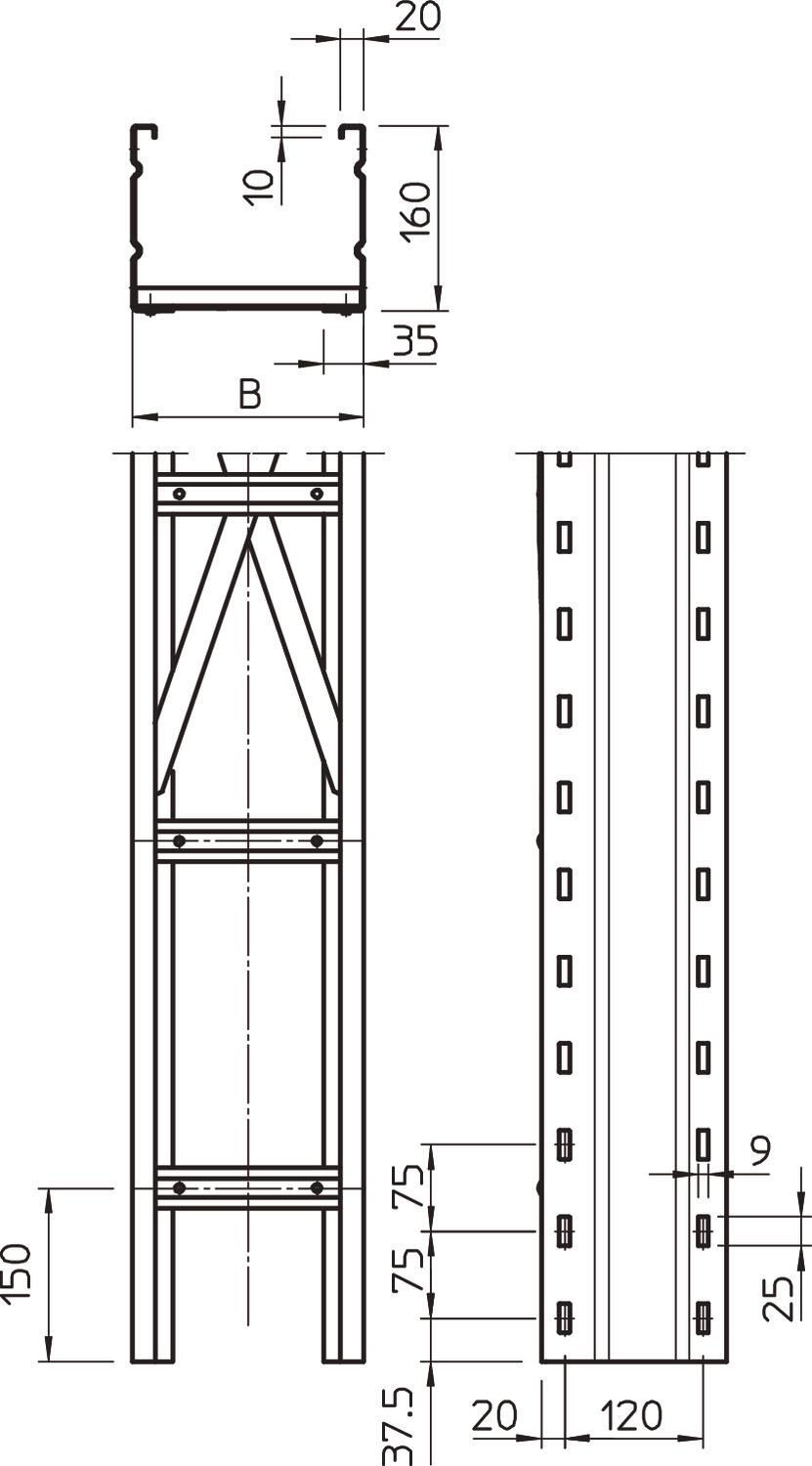

Afmetingen
Breedte 200 mm CO2-voetafdruk (GWP) van wieg tot poort 36,664 kg CO2e / 1 Meter Dimensie 160x200x6000 Functiebehoud nee Hoogte 160 mm Kleur roestvrij staal Lengte 6000 mm Maat B 200 mm Maat L 6000 mm Materiaal Roestvast staal 1.4571 Nuttige doorsnede 28200 mm² Nuttige doorsnede 282 cm² Oppervlak blank, nabehandeld Plaatdikte 2 mm Roestvast staal, gebeitst nee Sleufmaat sport 16,50 Steunafstand 3,0 m 2,9 kN/m Steunafstand 3,5 m 2,59 kN/m Steunafstand 4,0 m 2,3 kN/m Steunafstand 4,5 m 2,04 kN/m Steunafstand 5,0 m 1,8 kN/m Steunafstand 6,0 m 1,4 kN/m Steunafstand 7,0 m 1 kN/m Steunafstand 8,0 m 0,7 kN/m Uitvoering van de sporten Profiel niet geperforeerd Uitvoering van de zijkant Profiel (open) Verspanuitvoering ja Zijperforatie ja Technische gegevens
Belastingsdiagram verspankabelladder type WKLG 160
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Steunafstand in m
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Klemstuk voor de bevestiging van het scheidingsschot A2
KS KL A2 6062284 30 Stuks - Downloads
-
Specificatieblad WKLG 1620 A4 / 6227170 , 0.55MB , pdfEU Conformiteitsverklaring WKLG 1620 A4 / 6227170 , 0.13MB , pdfUK Conformiteitsverklaring WKLG 1620 A4 / 6227170 , 0.09MB , pdfMilieuproductdeclaratie (EPD) WKLG 1620 A4 / 6227170 , 1.48MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdfMontagehandleiding Wide span cable ladders , 7.96MB , pdf
