Verspankabelladder WKLG 160 FS 6000 | 200 | 2 | nee

Verspankabelladder WKLG 160 FS

Art.nr. 6227023 | EAN 4012196169092

Art.nr. / Type

Lengte	6000 mm

Breedte

Plaatdikte	2 mm

Functiebehoud	nee

Productbeschrijving

Productbeschrijving

Verspankabelladder met geperforeerde langsligger, zijhoogte 160 mm. Bevestiging van kabels en leidingen met beugelklem type 2056.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB

Koppelplaten type WRV 160 moeten afzonderlijk worden besteld.

Technische gegevens

Technische gegevens

Afmetingen	160 x 200
Bevestiging van de sport	volgeklonken
Breedte	200 mm
CO2-voetafdruk (GWP) van wieg tot poort	17,6987 kg CO2e / 1 Meter
Dimensie	160x200x6000
Functiebehoud	nee
Hoogte	160 mm
Kleur	zink
Lengte	6000 mm
Maat B	200 mm
Maat L	6000 mm
Materiaal	Staal
Nuttige doorsnede	28200 mm²
Nuttige doorsnede	282 cm²
Oppervlak	bandverzinkt

Plaatdikte	2 mm
Roestvast staal, gebeitst	nee
Sleufmaat sport	16,50
Steunafstand 3,0 m	2,9 kN/m
Steunafstand 3,5 m	2,59 kN/m
Steunafstand 4,0 m	2,3 kN/m
Steunafstand 4,5 m	2,04 kN/m
Steunafstand 5,0 m	1,8 kN/m
Steunafstand 6,0 m	1,4 kN/m
Steunafstand 7,0 m	1 kN/m
Steunafstand 8,0 m	0,7 kN/m
Uitvoering van de sporten	Profiel niet geperforeerd
Verspanuitvoering	ja
Zijperforatie	ja

Technische gegevens

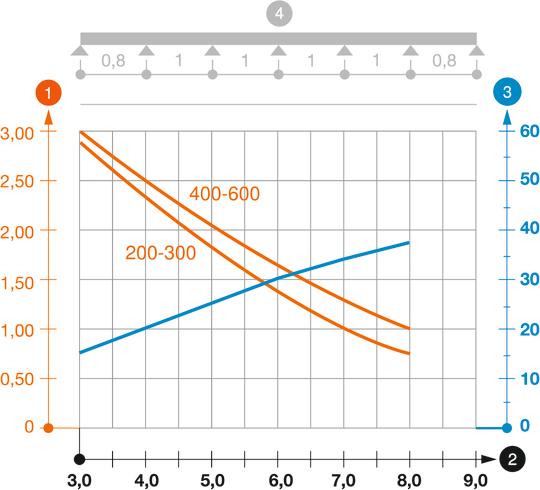

Belastingsdiagram verspankabelladder type WKLG 160

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Art.nr.	Aantal	kl. VKE
WKLG 1620 FS	6000 mm	200 mm	2 mm	nee	6227023	m	6 m
WKLG 1630 FS	6000 mm	300 mm	2 mm	nee	6227031	m	6 m
WKLG 1640 FS	6000 mm	400 mm	2 mm	nee	6227058	m	6 m
WKLG 1650 FS	6000 mm	500 mm	2 mm	nee	6227066	m	6 m
WKLG 1660 FS	6000 mm	600 mm	2 mm	nee	6227074	m	6 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaat FS	WRVL 160 FS	6227708	Stuks	2 Stuks
90°-bocht 160 FS	WLB 90 162 FS	6229336	Stuks	1 Stuks
Deksel met draaigrendel FS	WDRL 1116 20 FS	6227422	m	3 m
Scheidingsschot 110 FS	TSG 110 FS	6062122	m	3 m
