Verspankabelladder WKLG 160 FT 6000 | 200 | 2 | nee

Verspankabelladder WKLG 160 FT

Art.nr. 6227120 | EAN 4012196169399

Art.nr. / Type

Lengte	6000 mm

Breedte

Plaatdikte	2 mm

Functiebehoud	nee

Productbeschrijving

Productbeschrijving

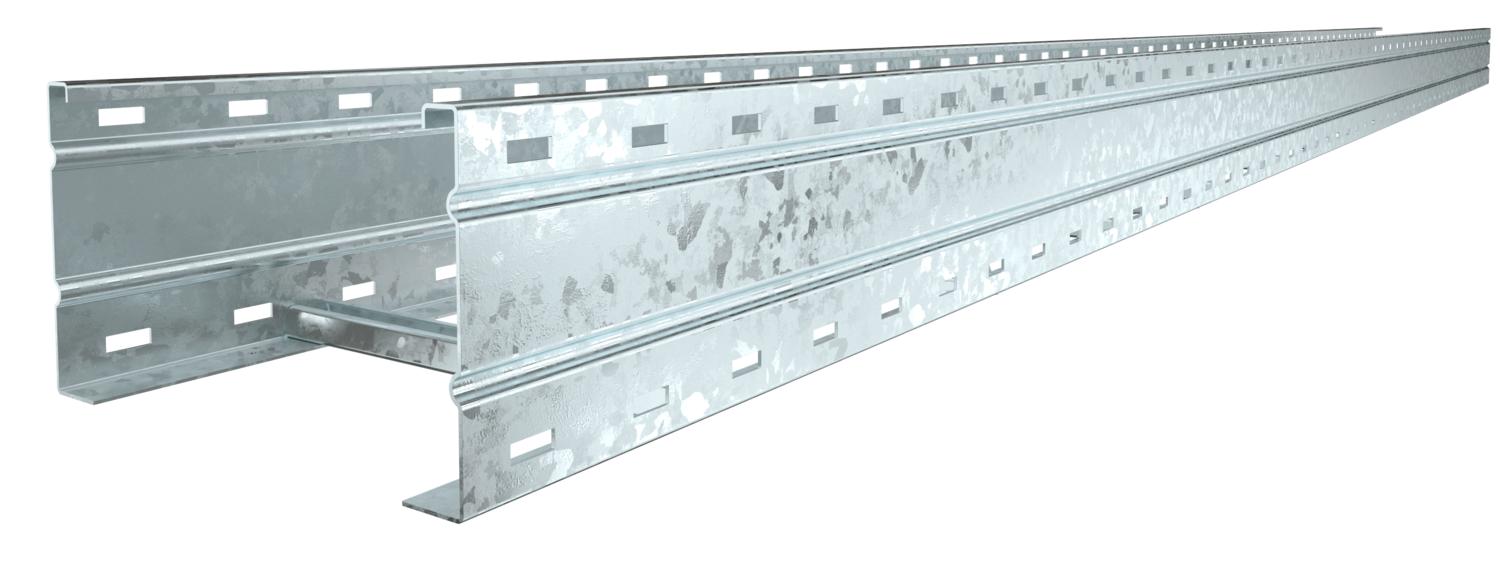

Verspankabelladder met geperforeerde langsligger, zijhoogte 160 mm. Bevestiging van kabels en leidingen met beugelklem type 2056.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB

Koppelplaten type WRV 160 moeten afzonderlijk worden besteld.

Technische gegevens

Technische gegevens

Afmetingen	160 x 200
Bevestiging van de sport	volgeklonken
Breedte	200 mm
CO2-voetafdruk (GWP) van wieg tot poort	16,6798 kg CO2e / 1 Meter
Dimensie	160x200x6000
Functiebehoud	nee
Hoogte	160 mm
Kleur	zink
Lengte	6000 mm
Maat B	200 mm
Maat L	6000 mm
Materiaal	Staal
Nuttige doorsnede	282 cm²
Nuttige doorsnede	28200 mm²
Oppervlak	thermisch verzinkt

Plaatdikte	2 mm
Roestvast staal, gebeitst	nee
Sleufmaat sport	16,50
Steunafstand 3,0 m	2,9 kN/m
Steunafstand 3,5 m	2,59 kN/m
Steunafstand 4,0 m	2,3 kN/m
Steunafstand 4,5 m	2,04 kN/m
Steunafstand 5,0 m	1,8 kN/m
Steunafstand 6,0 m	1,4 kN/m
Steunafstand 7,0 m	1 kN/m
Steunafstand 8,0 m	0,7 kN/m
Uitvoering van de sporten	Profiel niet geperforeerd
Verspanuitvoering	ja
Zijperforatie	ja

Technische gegevens

Belastingsdiagram verspankabelladder type WKLG 160

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Art.nr.	Aantal	kl. VKE
WKLG 1620 FT	6000 mm	200 mm	2 mm	nee	6227120	m	6 m
WKLG 1630 FT	6000 mm	300 mm	2 mm	nee	6227139	m	6 m
WKLG 1640 FT	6000 mm	400 mm	2 mm	nee	6227147	m	6 m
WKLG 1650 FT	6000 mm	500 mm	2 mm	nee	6227155	m	6 m
WKLG 1660 FT	6000 mm	600 mm	2 mm	nee	6227163	m	6 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Deksel met draaigrendel DD	WDRL 1116 20 DD	6227600	m	3 m
Koppelplaat FT	WRVL 160 FT	6227716	Stuks	2 Stuks
Hoekverbinder A2	WRWVK 160 A2	6227836	Stuks	2 Stuks
45° hoekverbinder, binnen FT	WRWV 160 I FT	6227910	Stuks	1 Stuks
45°-hoekverbinder, buiten 160 FT	WRWV 160 A FT	6227864	Stuks	1 Stuks
Scharnierverbinder FT	WRGV 160 FT	6227961	Stuks	2 Stuks
Scheidingsschot 110 DD	TSG 110 DD	6062335	m	3 m
90°-bocht 160 FT	WLB 90 162 FT	6229425	Stuks	1 Stuks

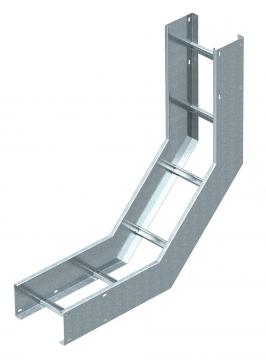

90° verticale bocht stijgend 160 FT	WLBS 90 162 FT	6230423	Stuks	1 Stuks

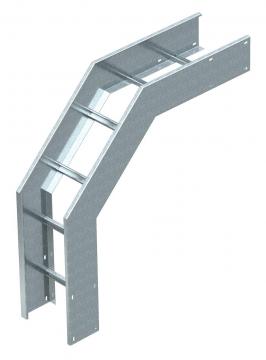

90° verticale bocht, dalend 160 FT	WLBF 90 162 FT	6230725	Stuks	1 Stuks
