- Productbeschrijving
-

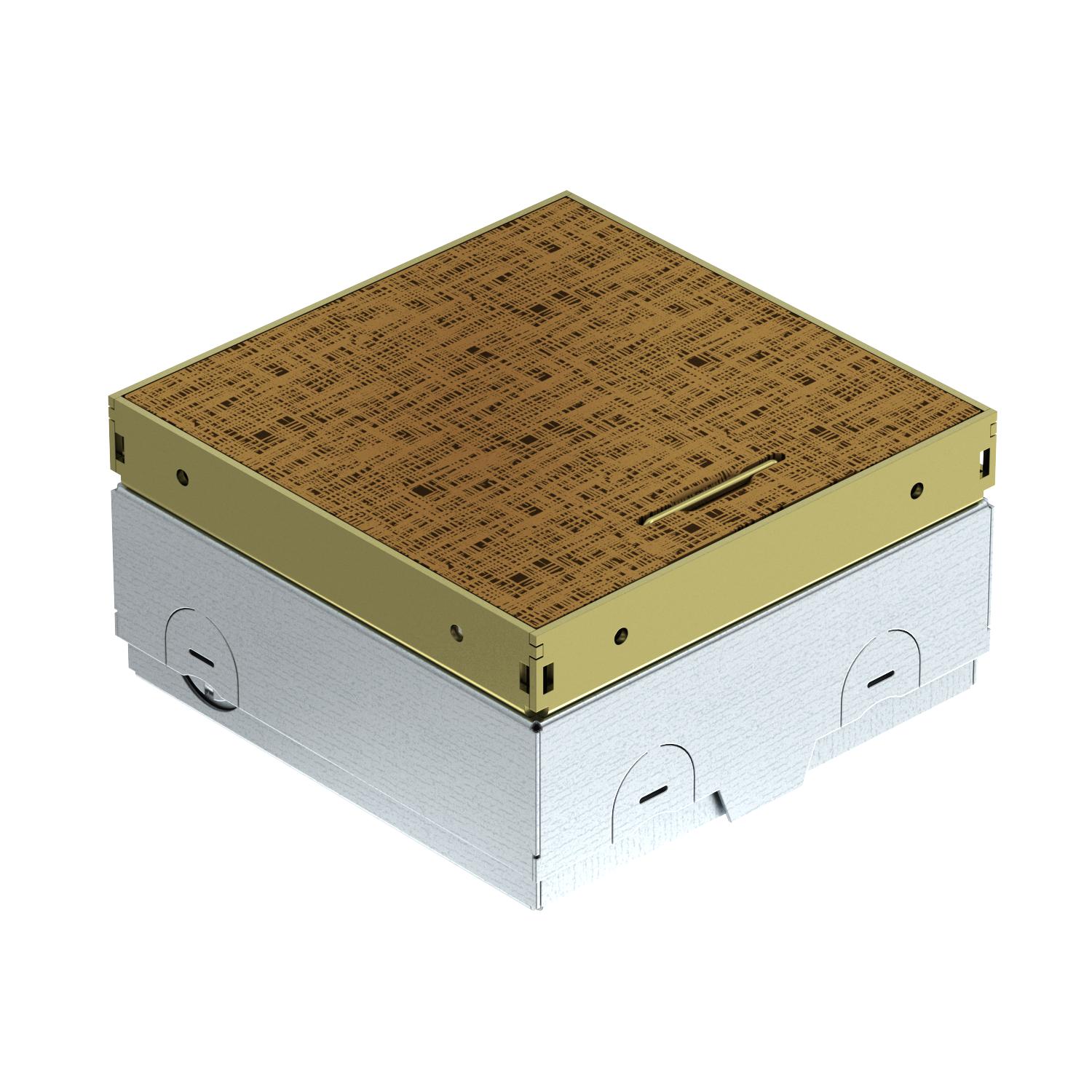

ProductbeschrijvingVierkante vloerdoos voor gebruik in chemisch gereinigde systeem- en gietvloeren binnenshuis. Inbouwbehuizing met voorgeponste invoeropeningen voor buizen (M20/M25). Bovenste deel dankzij 4 nivelleersteunen aanpasbaar aan de bovenkant van de vloerbekleding. De minimum installatiehoogte is 75 mm, met een nivelleringsbereik van + 30 mm Zichtbare delen in messing in de vloerbekleding Deksel met decorplaat Hammer blow. De belastbaarheid van 15 kN is alleen in niet gebruikte toestand gewaarborgd. Lege behuizing voor een Modul 45® installatieapparaat en een datacontactdoos. De inbouwplaats voor de databus is bij levering afgesloten met een blindplaat.
-
- Technische gegevens
-
Technische gegevens

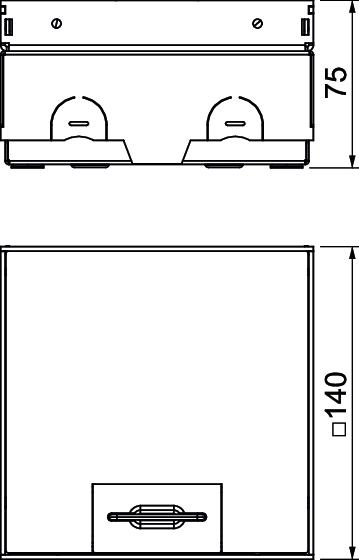

Aantal inbouwbare apparaten 2 Afdichtingsinbouwmogelijkheid nee Apparatuurdrager voor opname van inbouwdozen nee Beschermingsgraad (IP) in gebruikte situatie IP20 Beschermingsgraad (IP) in niet gebruikte situatie IP40 Beschermingsgraad IK-code IK10 Beschermraam vloerbekleding nee Breedte 140 mm CO2-voetafdruk (GWP) van wieg tot poort 9,3379 kg CO2e / 1 Stuk Dimensie 140x140x75 Geschikt voor door afwerkvloer overdekt ondervloerkanaal nee Geschikt voor inbouw in dubbele vloer ja Geschikt voor inbouw in holle vloer ja Geschikt voor nat onderhoud nee Geschikt voor ondervloerkanaal nee Geschikt voor vlak gesloten ondervloerkanaal nee Heavy-duty uitvoering nee Hoogte 75 mm Lengte 140 mm Met uitsparing vloerbekleding nee Openingsmechanisme Handvat Toelatingen VDE Toepassingsgebied in gebruikte situatie 6.101.1 droog vloeronderhoud Toepassingsgebied in niet gebruikte situatie 6.101.1 droog vloeronderhoud Uitrusting Lege behuizing Uitvoering vierkant Uitvoering leidinguitlaat Draaibare snoeruitgang Verticale last, groot oppervlak tot 15.000 N Verticale last, klein oppervlak tot 3.000 N Vloerhoogte max. 105 mm Vloerhoogte min. 75 mm Vloeronderhoud Droog - Alle typen
- Downloads
-
Specificatieblad UDHOME-ONE GM D3 / 7368226 , 0.20MB , pdfEU Conformiteitsverklaring UDHOME-ONE GM D3 / 7368226 , 0.13MB , pdfMontagehandleiding Floor socket UDHOME-ONE M45 , 10.40MB , pdf
