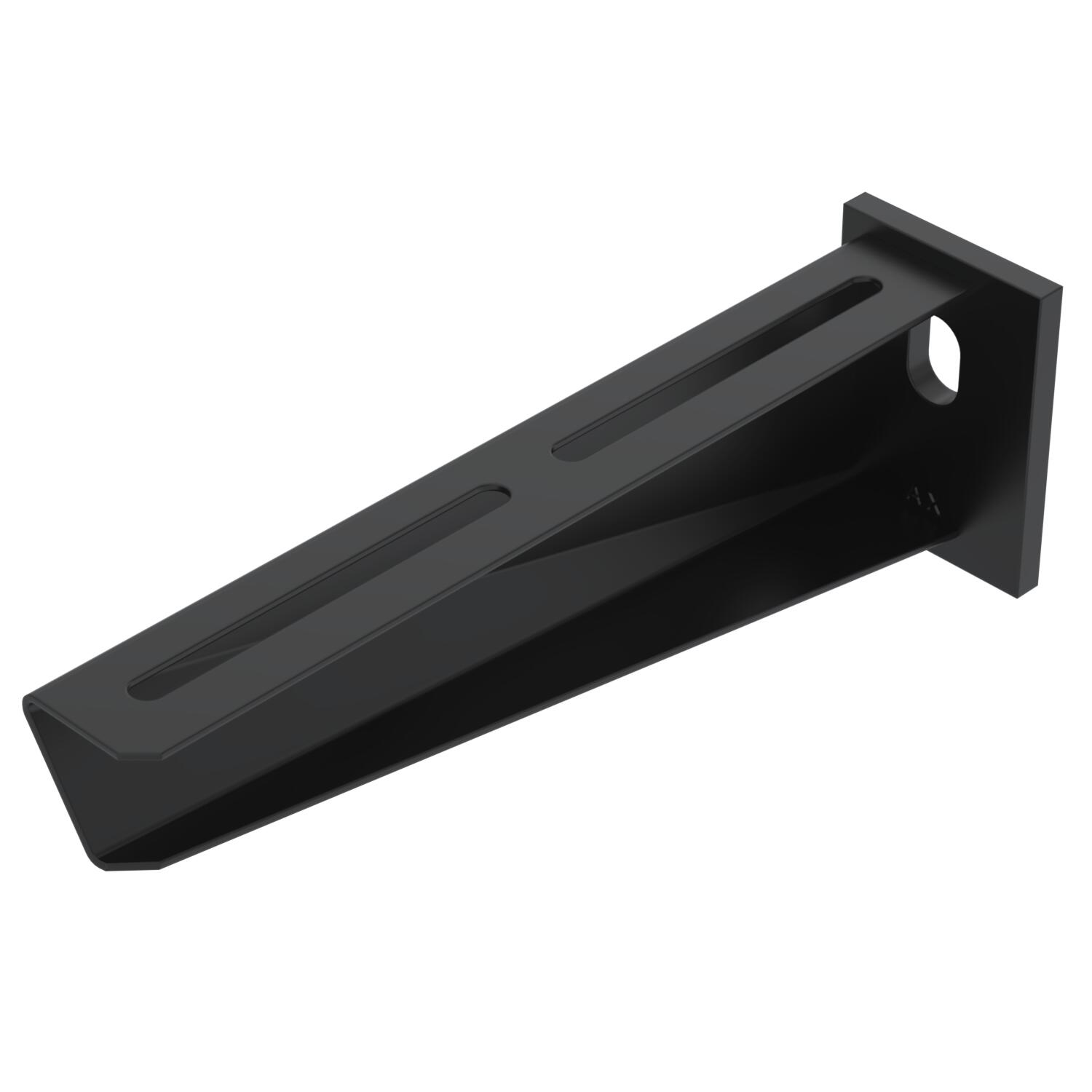

Wall and support bracket AW 30, black

Art.nr. 6479648 | EAN 4012196872923

Art.nr. / Type

Breedte

F in kN

Kleur	diepzwart; RAL 9005

Productbeschrijving

Productbeschrijving

Medium-duty wall and support bracket with welded head plate. Black coated.

Technische gegevens

Afmetingen

Afm. H	70 mm
Breedte	210 mm
Dimensie	B210mm
F in kN	3 kN
Functiebehoud	ja
Gatdiameter	13 mm
Hoekbereik max.	90 mm
Hoekbereik min.	90 mm
Hoogte	70 mm

Kleur	diepzwart; RAL 9005
Lengte	50 mm
Maat A	50 mm
Maat B	210 mm
Materiaal	Staal
Oppervlak	PES135 - Polyester
Roestvast staal, gebeitst	nee
Uitvoering	Wand- en profielconsole

Alle typen

Alle typen

Type	Breedte	F in kN	Kleur	Art.nr.	Aantal	kl. VKE
AW 15 11 FTK SW	110 mm	1,5 kN	diepzwart; RAL 9005	6420681	Stuks	1 Stuks
AW 15 21 FTK SW	210 mm	1,5 kN	diepzwart; RAL 9005	6420683	Stuks	1 Stuks
AW 15 31 FTK SW	310 mm	1,5 kN	diepzwart; RAL 9005	6420685	Stuks	1 Stuks
AW 15 41 FTK SW	410 mm	1,5 kN	diepzwart; RAL 9005	6421210	Stuks	1 Stuks
AW 30 21 FTK SW	210 mm	3 kN	diepzwart; RAL 9005	6479648	Stuks	1 Stuks
