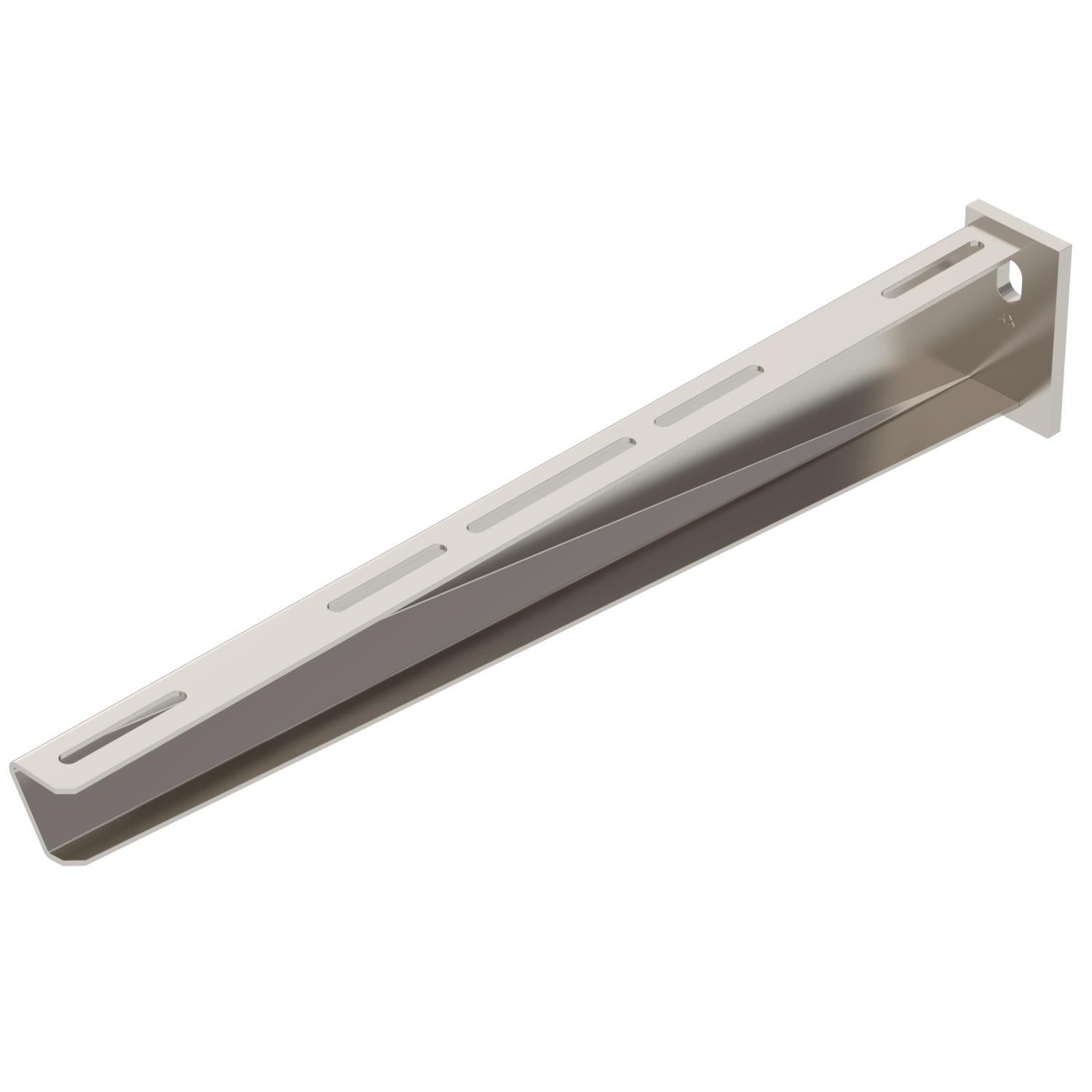

Wand- en profielconsole AW 30 A2
Art.nr. 6442897 | EAN 4012196209231
- Productbeschrijving
-
ProductbeschrijvingMiddelzware wand- en profielconsole met vastgelaste kopplaat.
-
- Technische gegevens
-

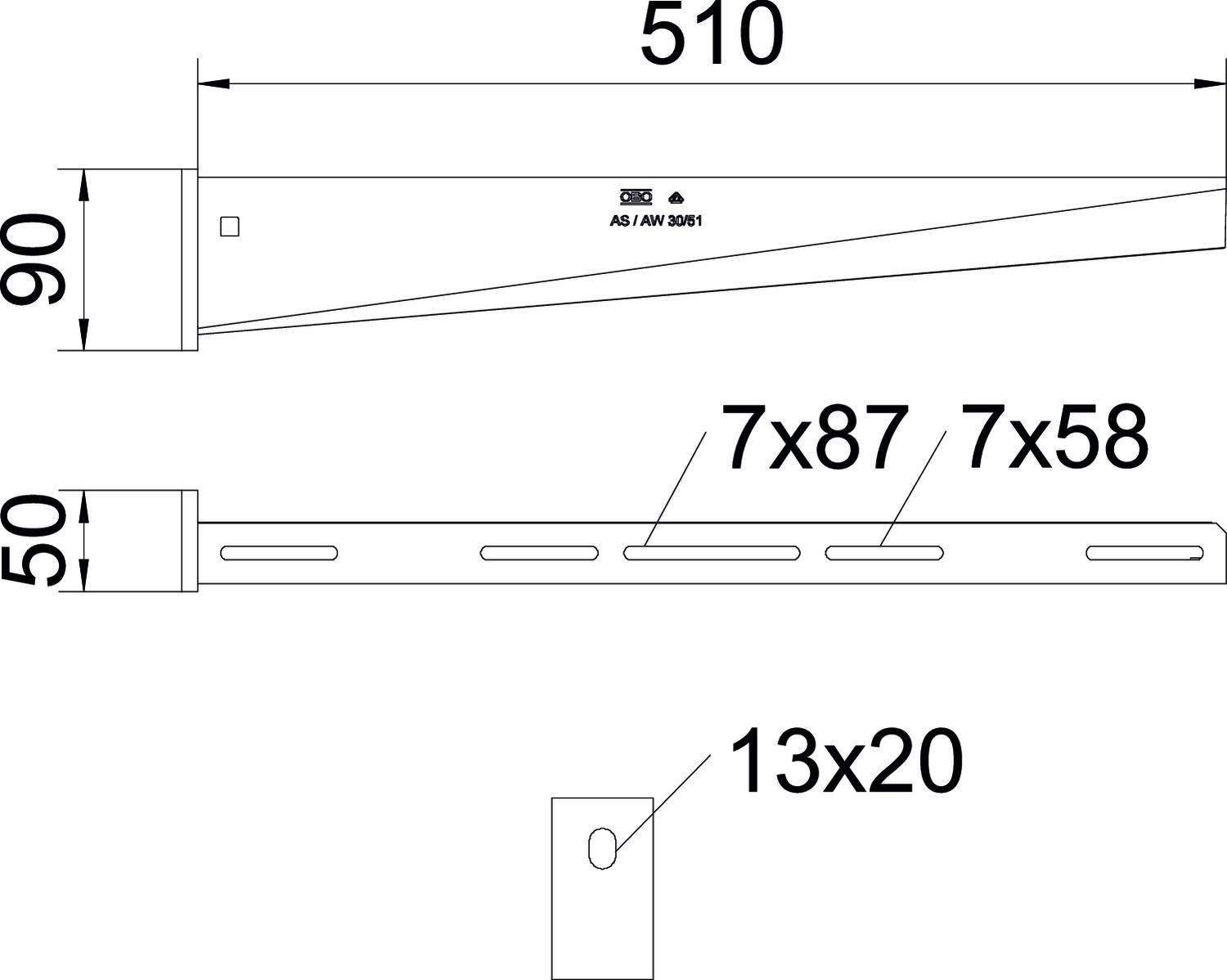

Afmetingen
Afm. H 90 mm Breedte 510 mm Dimensie B510mm F in kN 3 kN Functiebehoud nee Gatdiameter 13 mm Hoekbereik max. 90 mm Hoekbereik min. 90 mm Hoogte 90 mm Kleur roestvrij staal Lengte 50 mm Maat A 50 mm Maat B 510 mm Materiaal Roestvast staal 1.4301 Oppervlak blank, nabehandeld Roestvast staal, gebeitst ja Uitvoering Wand- en profielconsole Technische gegevens
Belastingsdiagram console AW 30
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
-
Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer A2
FRSB 6x12 A2 6406138 100 Stuks - Downloads
-
