Wand- en profielconsole AW 30 A4
Art.nr. 6443615 | EAN 4012195021049
- Productbeschrijving
-

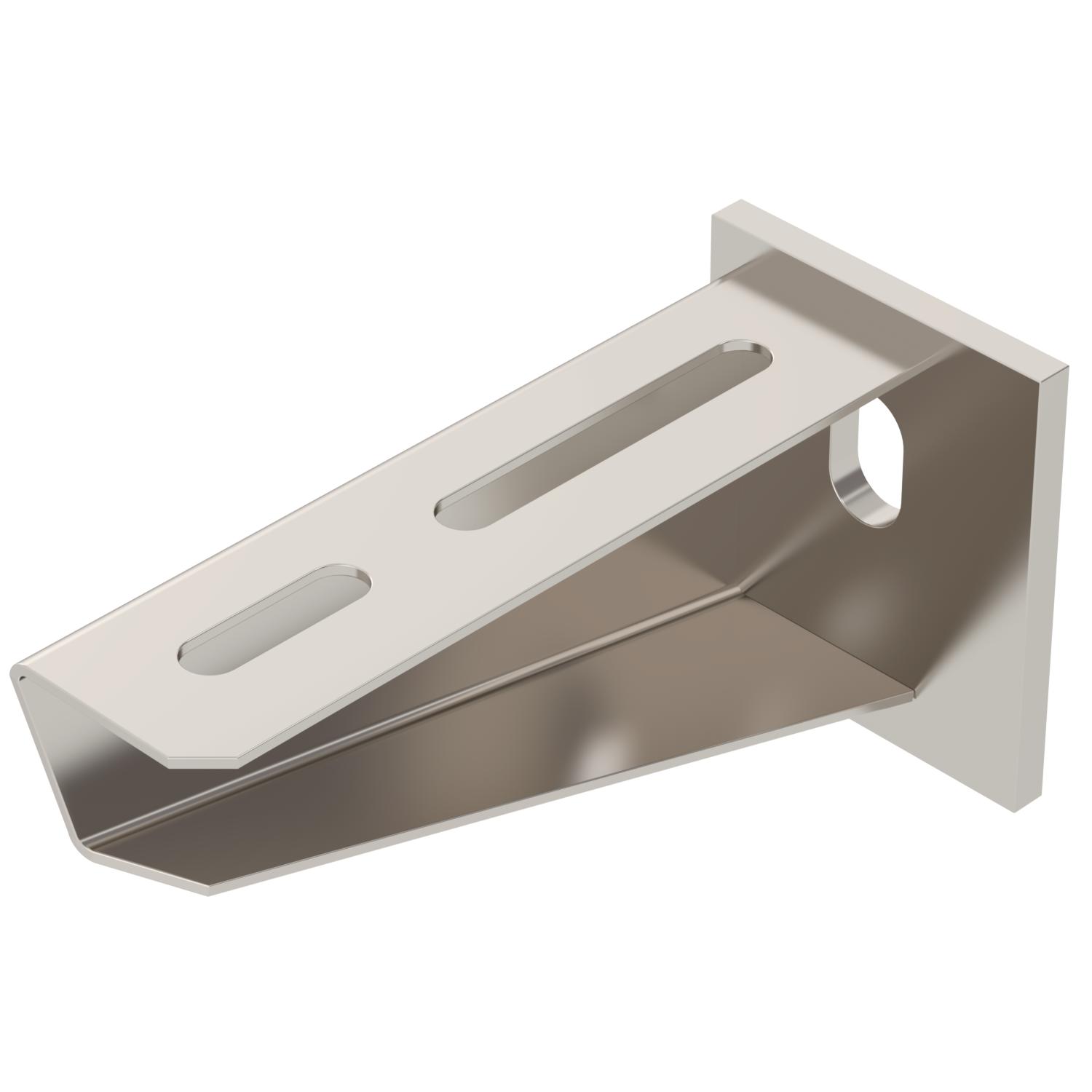

ProductbeschrijvingMiddelzware wand- en profielconsole met vastgelaste kopplaat.
Bevestiging van console aan U-profiel vanaf een breedte van 400 mm met zeskantbout door beide zijkanten van het profiel. Let wel op het toepassen van het juiste afstandsstuk.
-
- Technische gegevens
-
Afmetingen
Afm. H 60 mm Breedte 110 mm CO2-voetafdruk (GWP) van wieg tot poort 1,1379 kg CO2e / 1 Stuk Dimensie B110mm F in kN 3 kN Functiebehoud nee Gatdiameter 11 mm Hoekbereik max. 90 mm Hoekbereik min. 90 mm Hoogte 60 mm Kleur roestvrij staal Lengte 50 mm Maat A 50 mm Maat B 110 mm Materiaal Roestvast staal 1.4571 Oppervlak blank, nabehandeld Roestvast staal, gebeitst nee Uitvoering Wand- en profielconsole Technische gegevens
Belastingsdiagram console AW 30
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
-
Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer A4
FRSB 6x12 A4 6406142 100 Stuks - Downloads
-
Specificatieblad AW 30 11 A4 / 6443615 , 0.21MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfCatalogus Cable support systems , 54.52MB , pdfEU Conformiteitsverklaring AW 30 11 A4 / 6443615 , 0.13MB , pdfUK Conformiteitsverklaring AW 30 11 A4 / 6443615 , 0.09MB , pdfREACH Conformiteitsverklaring AW 30 11 A4 / 6443615 , 0.12MB , pdfRoHS Conformiteitsverklaring AW 30 11 A4 / 6443615 , 0.12MB , pdfMilieuproductdeclaratie (EPD) AW 30 11 A4 / 6443615 , 1.48MB , pdfMontagehandleiding Montagehandleiding U-profielsystemen , 2.02MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdf
