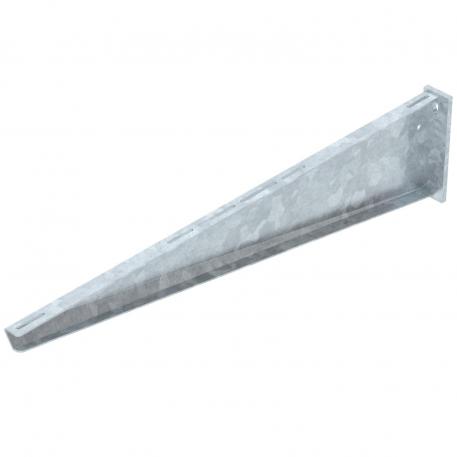

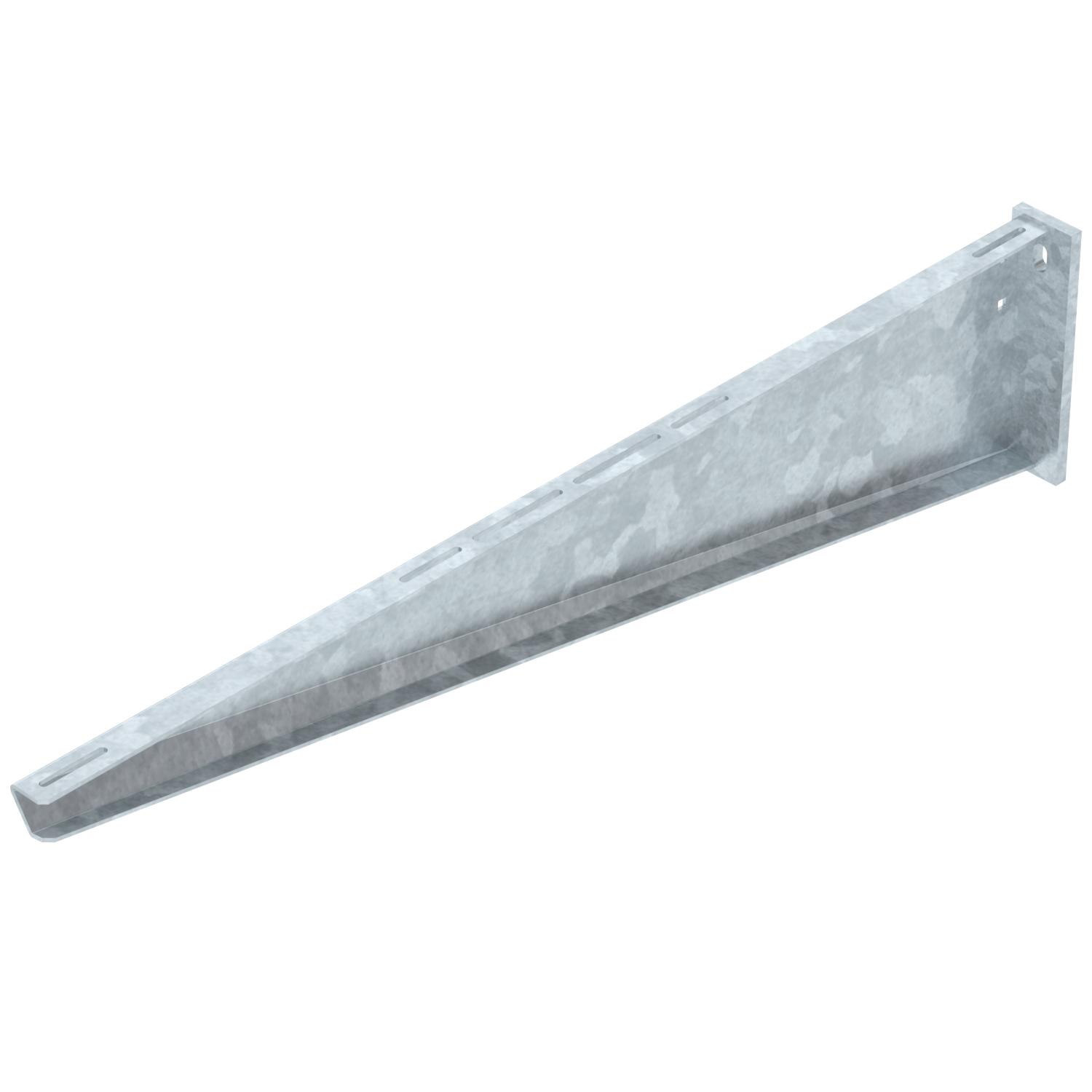

Wand- en profielconsole AW 55 FT
Art.nr. 6418724 | EAN 4012196205271
- Productbeschrijving
-
ProductbeschrijvingZware wand- en profielconsole met vastgelaste kopplaat.
-
- Technische gegevens
-
Afmetingen
Afm. H 230 mm Breedte 1010 mm CO2-voetafdruk (GWP) van wieg tot poort 20,687 kg CO2e / 1 Stuk Dimensie B1010mm F in kN 5,5 kN Functiebehoud nee Gatdiameter 13,5 mm Hoekbereik max. 90 mm Hoekbereik min. 90 mm Hoogte 230 mm Kleur zink Lengte 60 mm Maat A 60 mm Maat B 1010 mm Materiaal Staal Oppervlak thermisch verzinkt Roestvast staal, gebeitst nee Uitvoering Wand- en profielconsole Technische gegevens
Belastingsdiagram console type AW 55
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
-
Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
