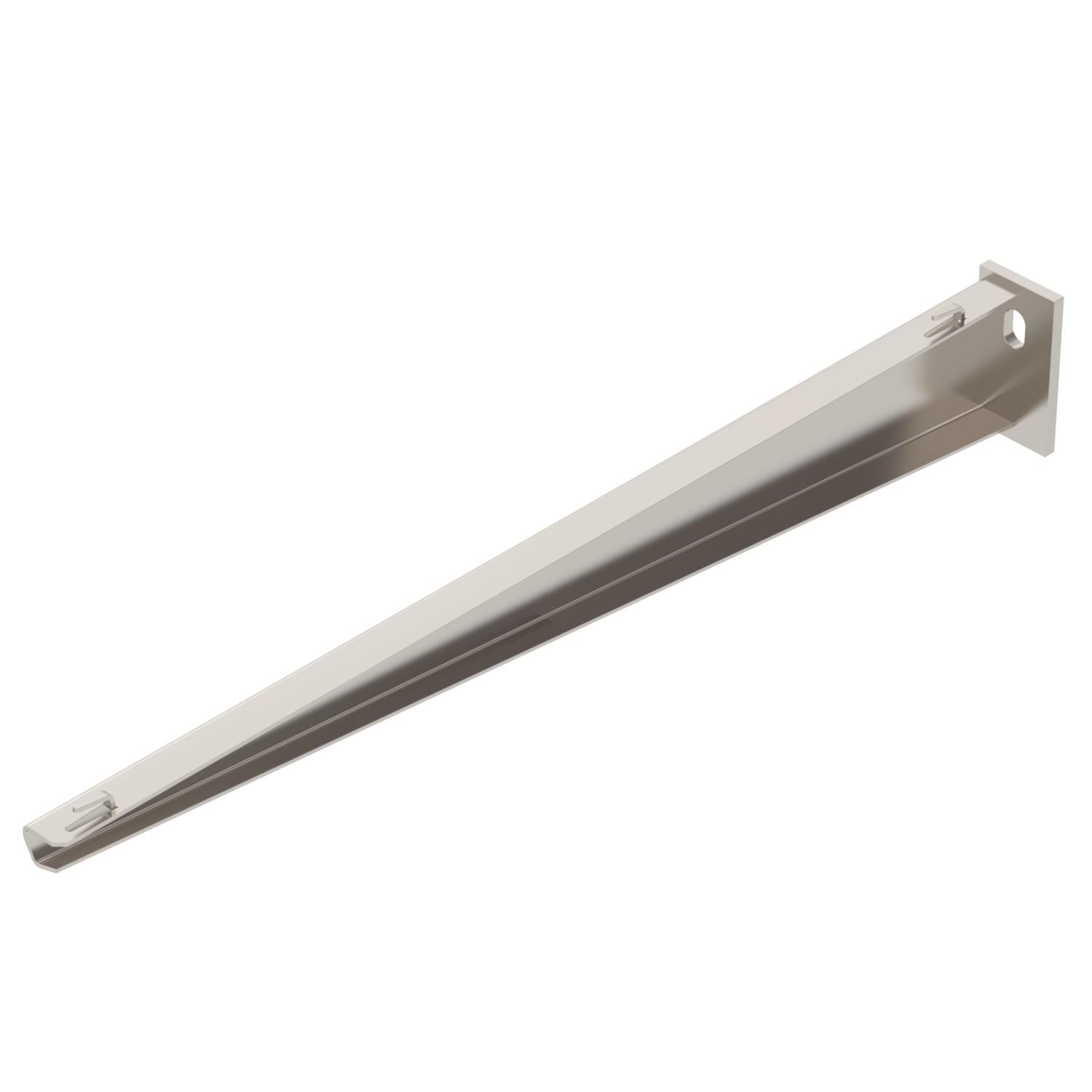

Wand- en profielconsole AWG 15 A2 510 | 1,5 | roestvrij staal

Wand- en profielconsole AWG 15 A2

Art.nr. 6420637 | EAN 4012195058502

Art.nr. / Type

Breedte

F in kN	1,5 kN

Kleur	roestvrij staal

Productbeschrijving

Productbeschrijving

Lichte wand- en profielconsole met vastgelaste kopplaat voor schroefloze bevestiging van een draadgoot.

Bevestiging van console aan U-profiel vanaf een breedte van 400 mm met zeskantbout door beide zijkanten van het profiel. Let wel op het toepassen van het juiste afstandsstuk.

Technische gegevens

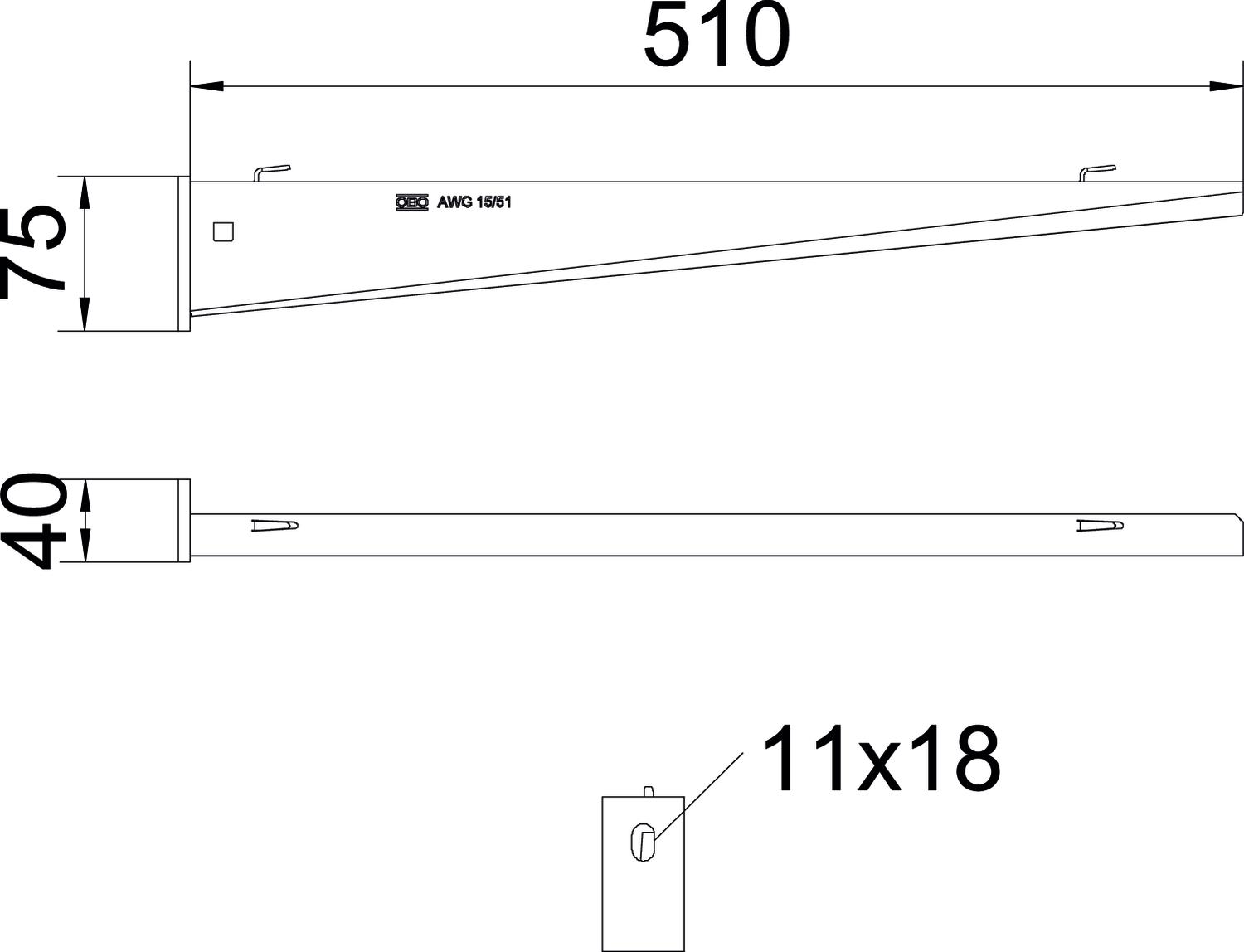

Afmetingen

Afm. H	75 mm
Breedte	510 mm
CO2-voetafdruk (GWP) van wieg tot poort	4,2692 kg CO2e / 1 Stuk
Dimensie	B510mm
F in kN	1,5 kN
Functiebehoud	nee
Gatdiameter	11 mm
Hoekbereik max.	90 mm
Hoekbereik min.	90 mm
Hoogte	75 mm

Kleur	roestvrij staal
Lengte	40 mm
Maat A	40 mm
Maat B	510 mm
Materiaal	Roestvast staal 1.4301
Oppervlak	blank, nabehandeld
Roestvast staal, gebeitst	ja
Uitvoering	Wand- en profielconsole
voorbreedte max.	500 mm
voorbreedte min.	500

Technische gegevens

Belastingsdiagram console type AW G 15

Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
Toegestane consolebelasting in kN zonder manlast
Consolelengte in mm

Alle typen

Alle typen

Type	Breedte	F in kN	Kleur	Art.nr.	Aantal	kl. VKE
AWG 15 11 A2	110 mm	1,5 kN	roestvrij staal	6420625	Stuks	1 Stuks
AWG 15 21 A2	210 mm	1,5 kN	roestvrij staal	6420628	Stuks	1 Stuks
AWG 15 31 A2	310 mm	1,5 kN	roestvrij staal	6420631	Stuks	1 Stuks
AWG 15 41 A2	410 mm	1,5 kN	roestvrij staal	6420634	Stuks	1 Stuks
AWG 15 51 A2	510 mm	1,5 kN	roestvrij staal	6420637	Stuks	1 Stuks
AWG 15 61 A2	610 mm	1,5 kN	roestvrij staal	6420640	Stuks	1 Stuks
