- Productbeschrijving
-

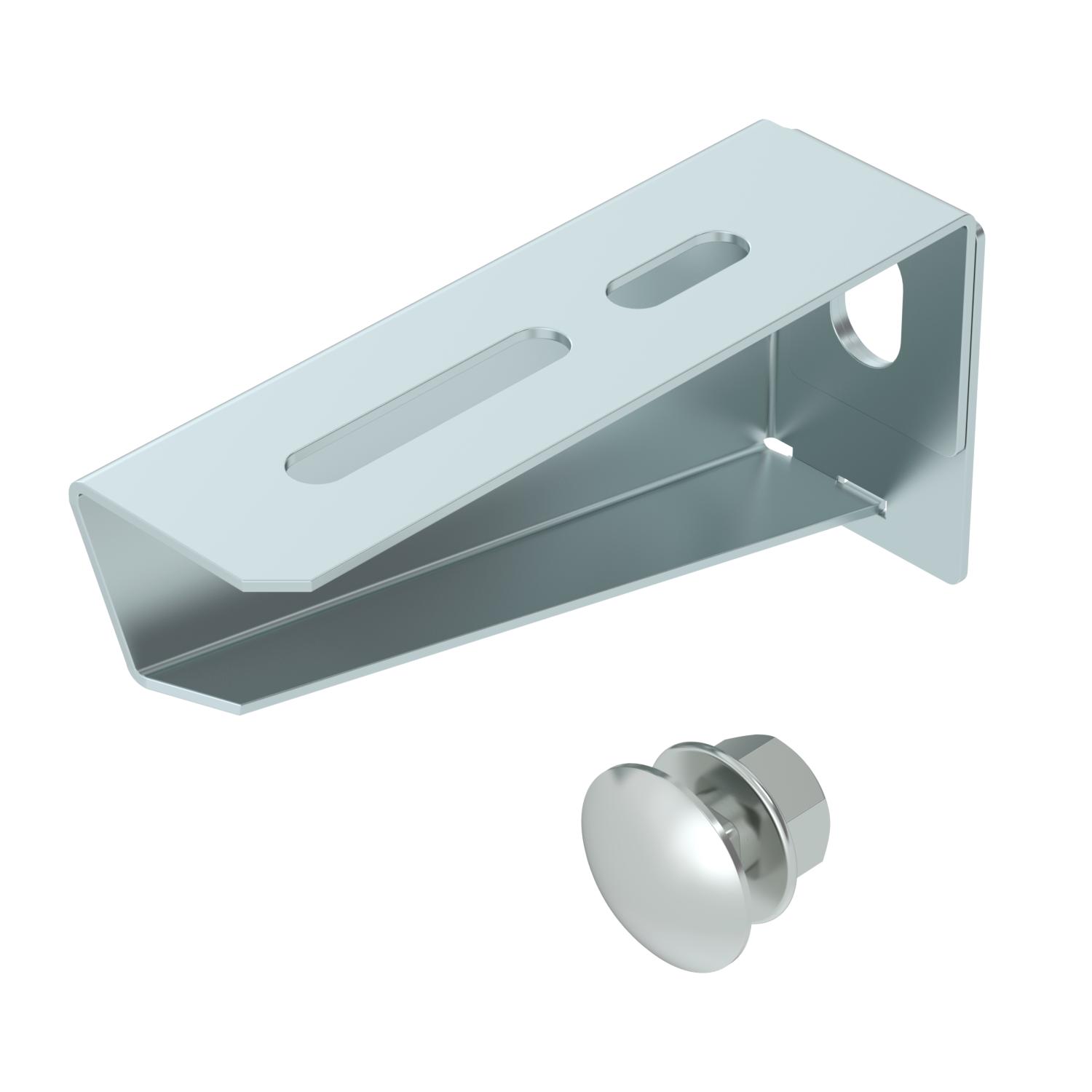

ProductbeschrijvingLichte wand- en profielconsole in geplooide uitvoering.
-
- Technische gegevens
-
Afmetingen
Afm. H 53 mm Breedte 110 mm Breedte 4 in CO2-voetafdruk (GWP) van wieg tot poort 0,4573 kg CO2e / 1 Stuk Dimensie B110mm F in kN 1,2 kN Functiebehoud ja Gatdiameter 11 mm Hoekbereik max. 90 mm Hoekbereik min. 90 mm Hoogte 53 mm Hoogte 2,09 in Kleur zink Lengte 32,5 mm Maat A 32,5 mm Maat B 110 mm Maß W 110 mm Materiaal Staal Oppervlak bandverzinkt Roestvast staal, gebeitst nee Uitvoering Wand- en profielconsole Technische gegevens

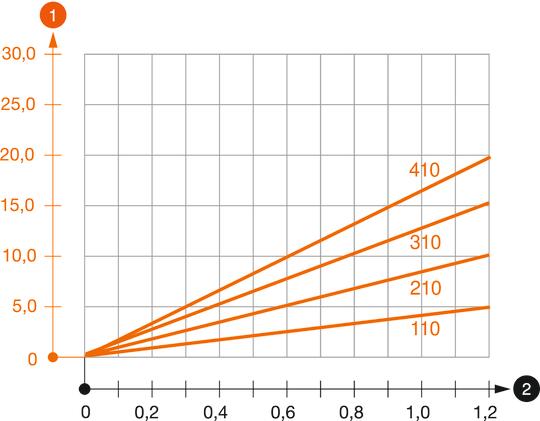

Belastingdiagram console type MWA 12
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
- Downloads
-
Specificatieblad MWA 12 11S FS / 6424716 , 0.27MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfCatalogus Cable support systems , 54.52MB , pdfEU Conformiteitsverklaring MWA 12 11S FS / 6424716 , 0.13MB , pdfUK Conformiteitsverklaring MWA 12 11S FS / 6424716 , 0.09MB , pdfREACH Conformiteitsverklaring MWA 12 11S FS / 6424716 , 0.12MB , pdfRoHS Conformiteitsverklaring MWA 12 11S FS / 6424716 , 0.12MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdfMontagehandleiding Montagehandleiding U-profielsystemen , 2.02MB , pdf
