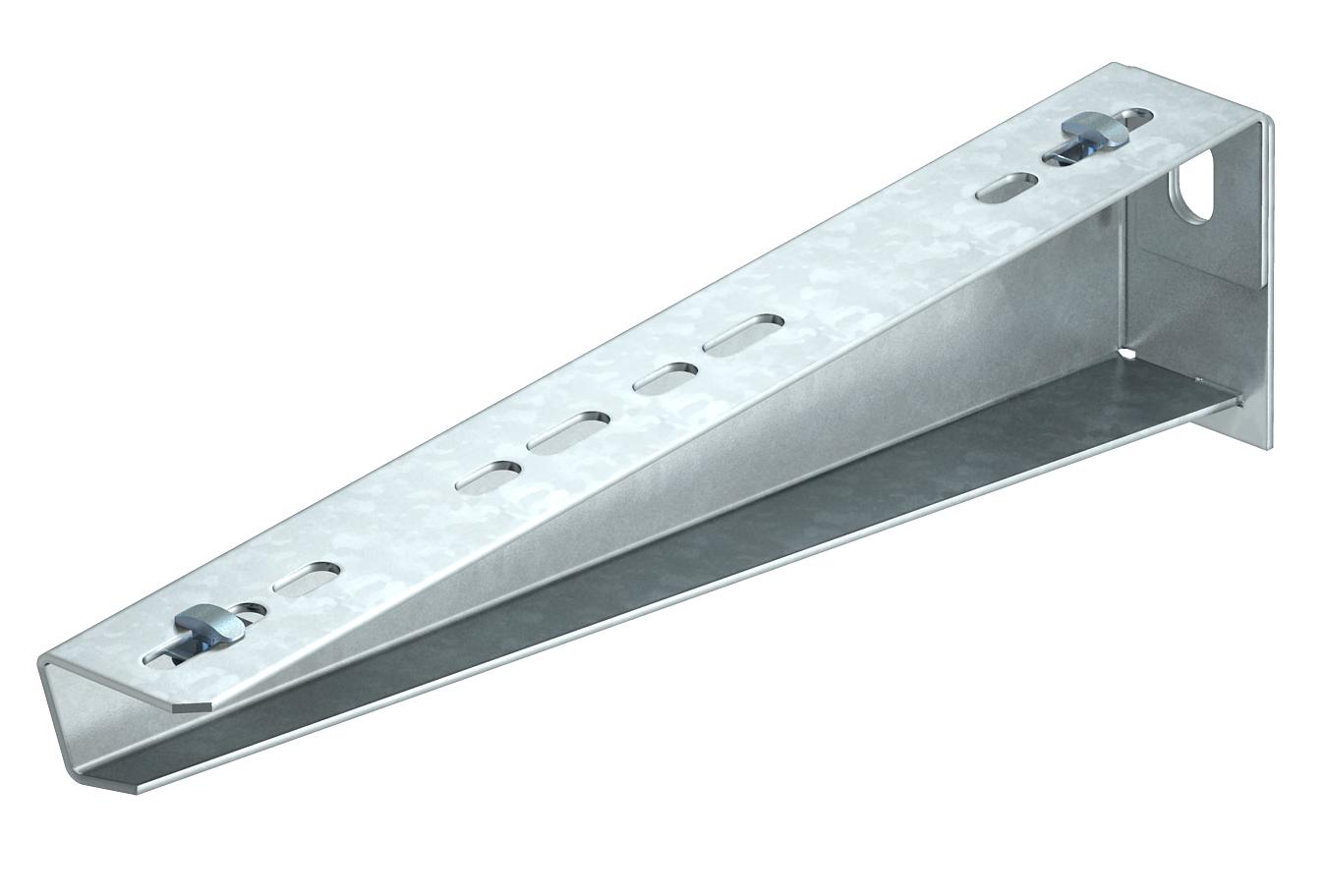

Wand- en profielconsole MWAM 12
Art.nr. 6424550 | EAN 4012195438526
- Productbeschrijving
-
ProductbeschrijvingLichte wand- en profielconsole, inclusief snelbevestiging, in geplooide uitvoering voor de toepassinge bij kabelgoten type RKSM.
-
- Technische gegevens
-
Afmetingen
Afm. H 53 mm Breedte 4 in Breedte 110 mm CO2-voetafdruk (GWP) van wieg tot poort 0,5312 kg CO2e / 1 Stuk Dimensie B110mm F in kN 1,2 kN Functiebehoud nee Gatdiameter 11 mm Hoekbereik max. 90 mm Hoekbereik min. 90 mm Hoogte 53 mm Hoogte 2,09 in Kleur zink Lengte 32,5 mm Maat A 32,5 mm Maat B 110 mm Maß W 110 mm Materiaal Staal Oppervlak bandverzinkt Roestvast staal, gebeitst nee Uitvoering Wand- en profielconsole Technische gegevens

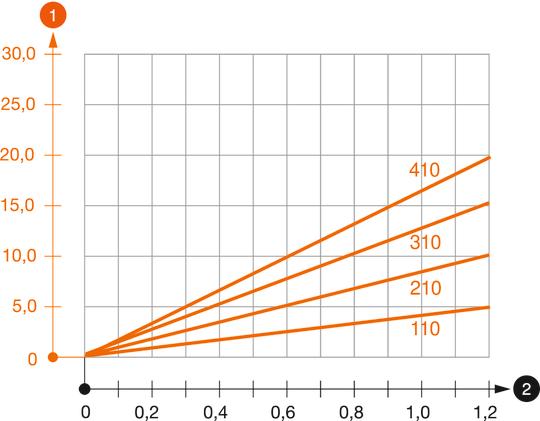

Belastingsdiagram console type MWAM 12
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Snelbevestiging
FCM F 6424548 50 Stuks - Downloads
-
