Wandconsole AW 80
Art.nr. 6417752 | EAN 4012196203475
- Productbeschrijving
-

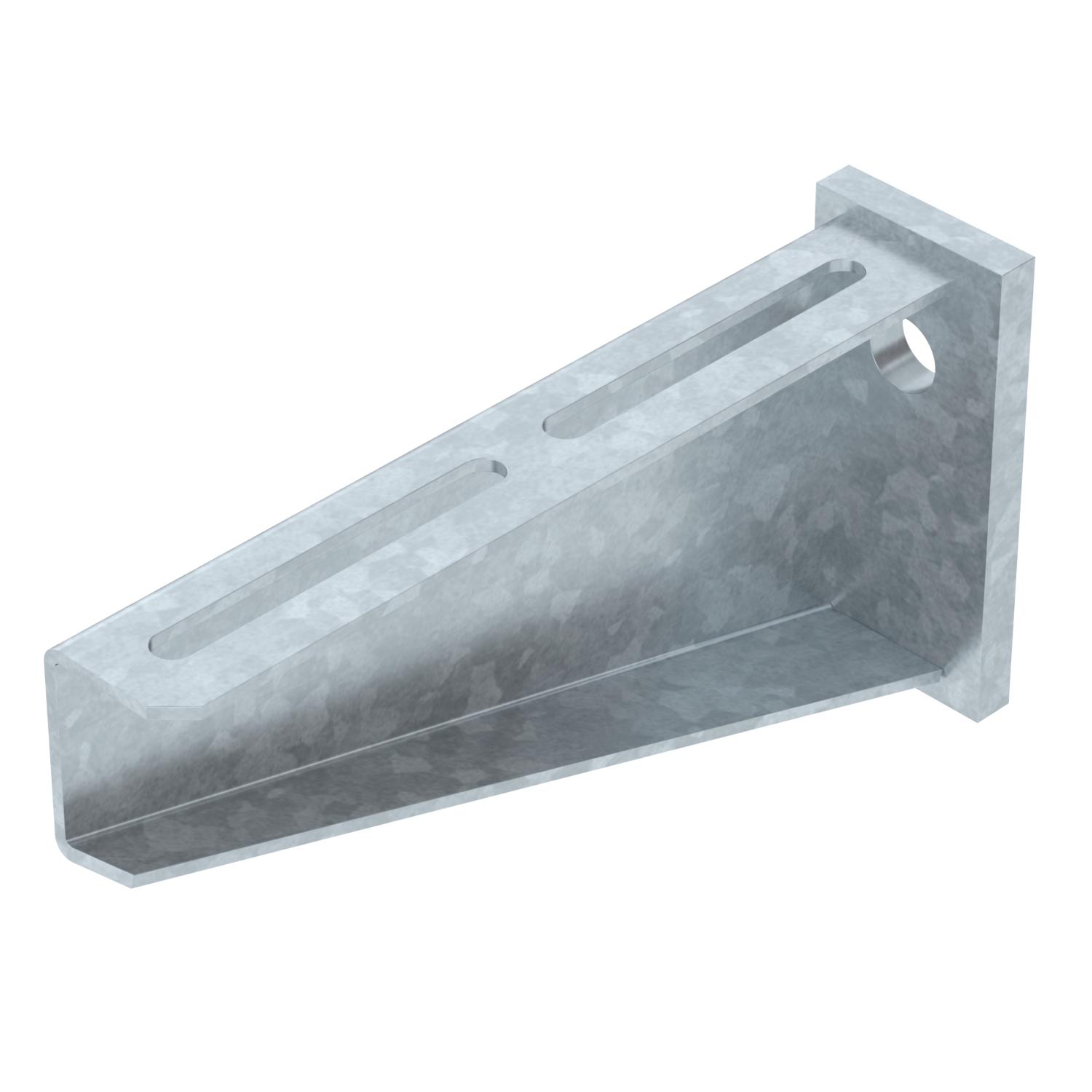

ProductbeschrijvingZware wandconsole met vastgelaste kopplaat.
-
- Technische gegevens
-
Afmetingen
Afm. H 110 mm Breedte 210 mm CO2-voetafdruk (GWP) van wieg tot poort 2,6672 kg CO2e / 1 Stuk Dimensie B210mm F in kN 8 kN Functiebehoud nee Gatdiameter 17,5 mm Hoekbereik max. 90 mm Hoekbereik min. 90 mm Hoogte 110 mm Kleur zink Lengte 50 mm Maat A 50 mm Maat B 210 mm Materiaal Staal Oppervlak thermisch verzinkt Roestvast staal, gebeitst nee Uitvoering Wand- en profielconsole Technische gegevens

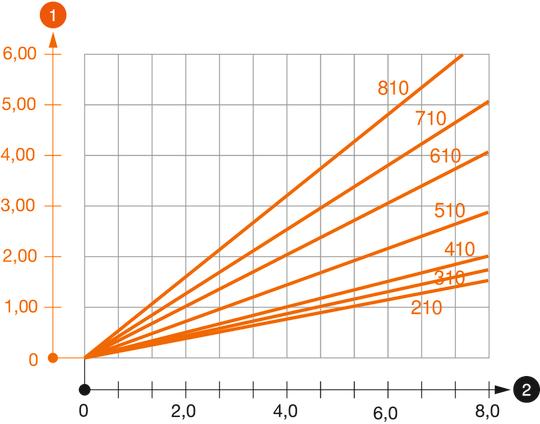

Belastingsdiagram console type AW 80
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
