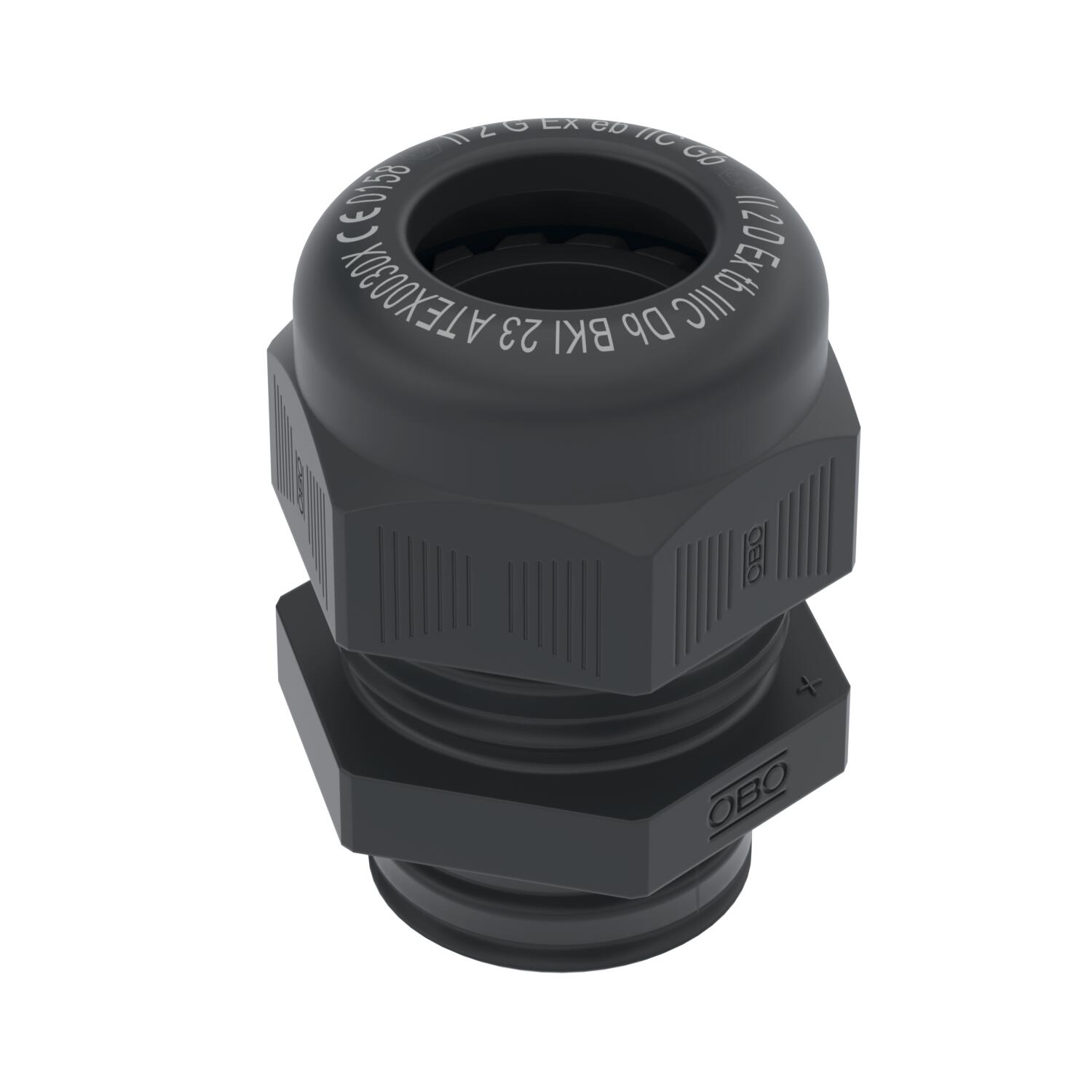

Wartelsysteem, EX-zone, metrische schroefdraad, zwart

Art.nr. 2050331 | EAN 4012195594673

Art.nr. / Type
Terug naar overzicht
Productbeschrijving
Productbeschrijving
Wartel met EG-keuringscertificaat voor apparaten en beveiligingssystemen voor gebruik conform de voorschriften in explosieve omgevingen. Richtlijn 2014/34/EU.
EG-typebeproevingsnummer: BKI23ATEX0030 X.
Met metrische aansluitdraad volgens IEC 423.
Afdichtring van chlorpreen-/nitrielrubber, aangegoten afdichtlippen, daarom geen afdichtring voor het aansluitschroefdraad nodig.
Beschermingsklasse 68 bij 3 bar.
  • ATEX-certificaat voor explosieveilige omgevingen
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Beschermingsgraad IP 68
  • Schroefdraad metrisch
  • CO₂ footprint (PCF)
Technische gegevens

Technische gegevens

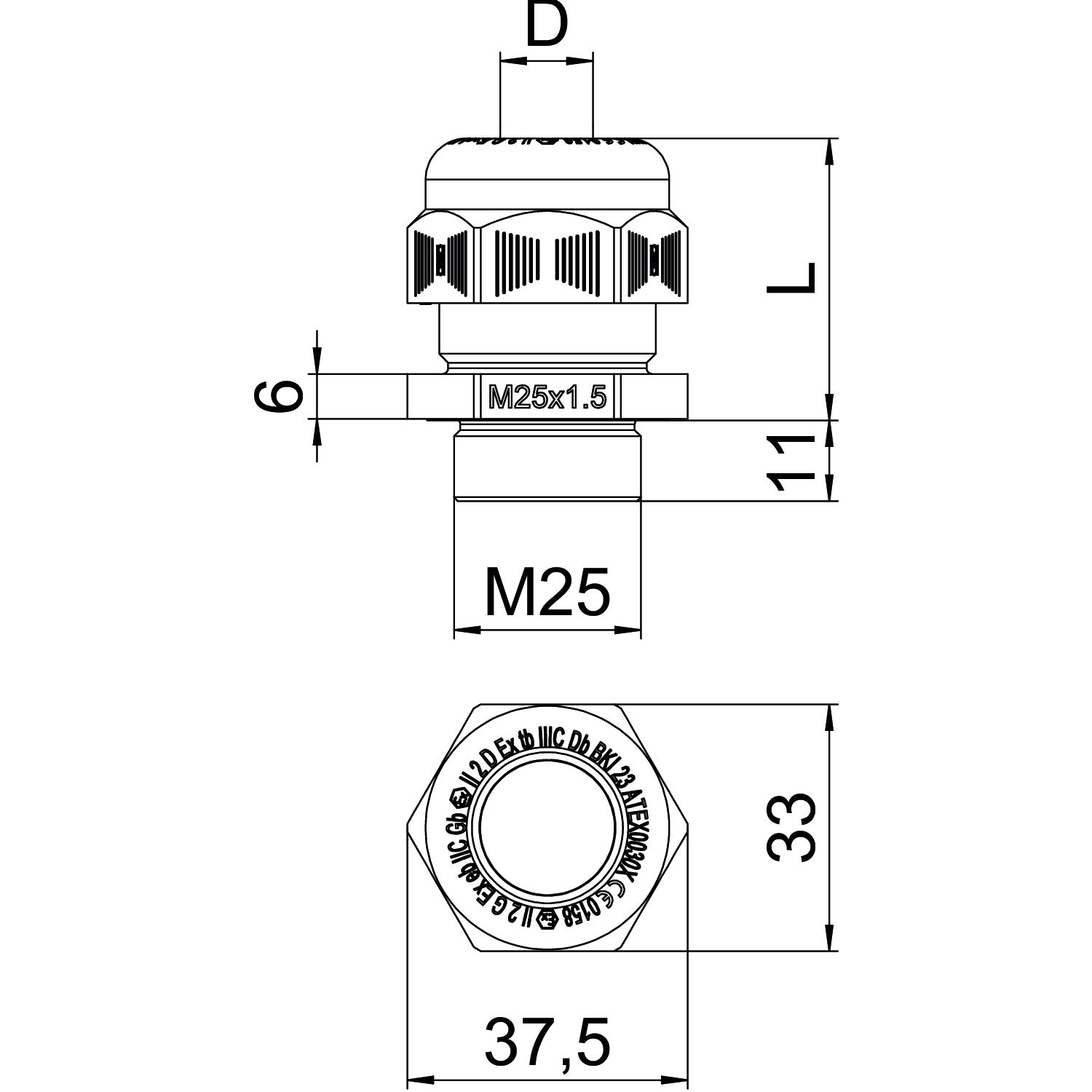

Afdichtbereik D max. 18 mm
Afdichtbereik D min. 12 mm
Afmeting e 37,5 mm
Afmeting G M25 mm
Afmeting L max. 38 mm
Afmeting L min. 28 mm
Beschermingsgraad IP68
CO2-voetafdruk (GWP) van wieg tot poort 0,0979 kg CO₂e / 1 Stuk
Deelbare wartel nee
Dimensie M25
Doorbuigbescherming nee
Explosiebeveiligd ja
Glasvezelversterkt nee
Halogeenvrij ja
Instabiel draaimoment 4,5 Nm
Kleur zwart
Lengte schroefdraad 11 mm
Maat L1 11 mm
Maat L2 6 mm
Materiaal Polyamide
Meervoudig dichtingsinzetstuk nee
Met borgmoer nee
Nominale schroefdraadmaat 25
Schroefdraad M25 x 1,5
Slagvast nee
Sleutelwijdte 33
Soort afdichting Dichtring
Soort schroefdraad Metrisch
Spoed 1,5 mm
Temperatuurbereik max. 65 °C
Temperatuurbereik min. -20 °C
Trekontlastingsmogelijkheid nee
Uitvoering Recht
Voor Ex-zone ja
voor Ex-zone gas 1, 2
voor Ex-zone stof 21, 22
Wartel voor platte kabel nee
Zeskant hoekmaat 37,5 mm
Alle typen

Alle typen

Type Aantal boringen Gatdiameter Schroefdraad Meervoudig dichtingsinzetstuk Kleur Art.nr. Aantal kl. VKE
VTEC EX M25 SW M25 x 1,5 nee zwart 2050331
25 Stuks
