Zware draadgoot SGR 55 A2
Art.nr. 6000958 | EAN 4012196448418
| Art.nr. / Type |
6000958 / SGR 55 600 A2
|
|---|
- Productbeschrijving
-

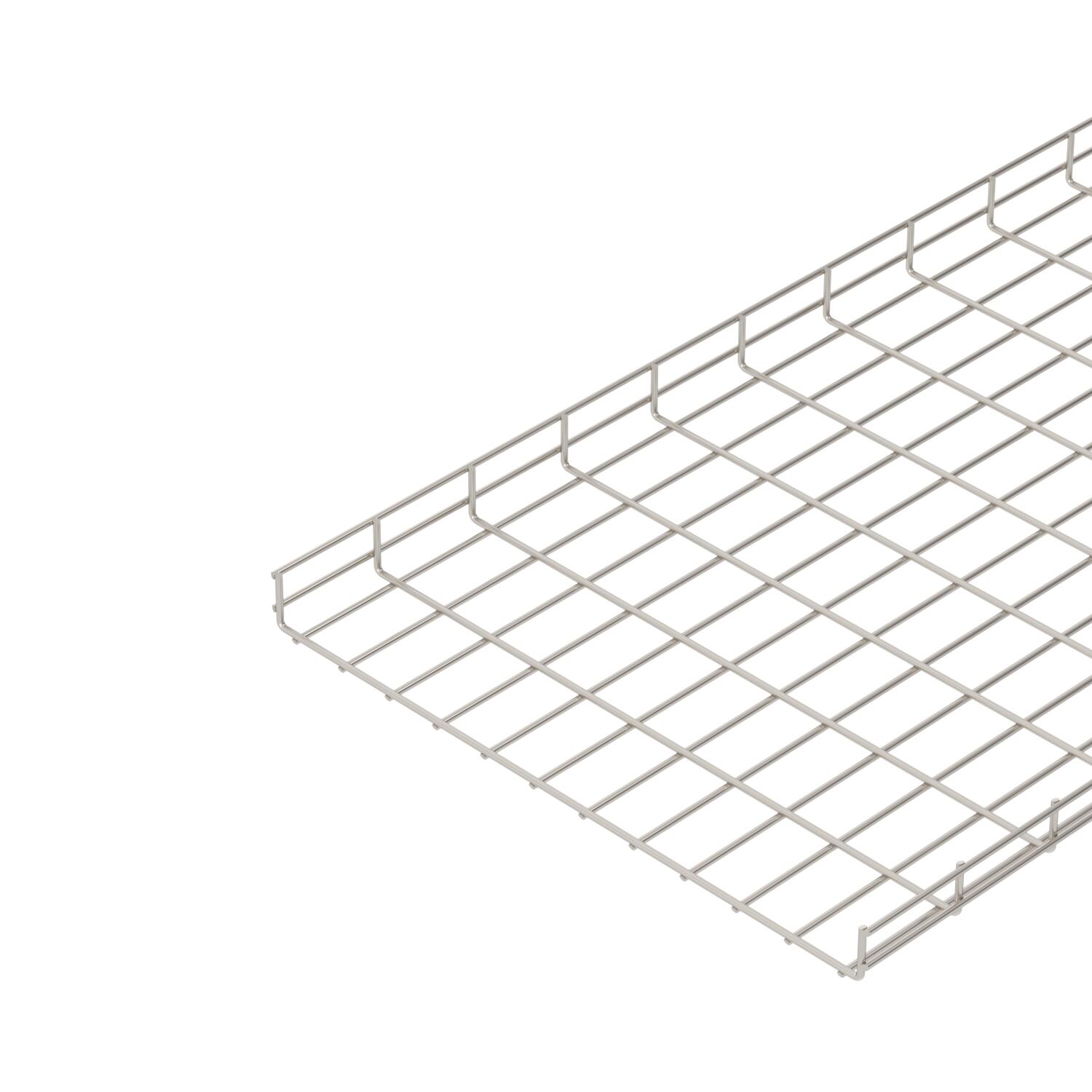

ProductbeschrijvingDraadgoot van puntgelaste staaldraden met een zijhoogte van 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
-
- Technische gegevens
-
Technische gegevens

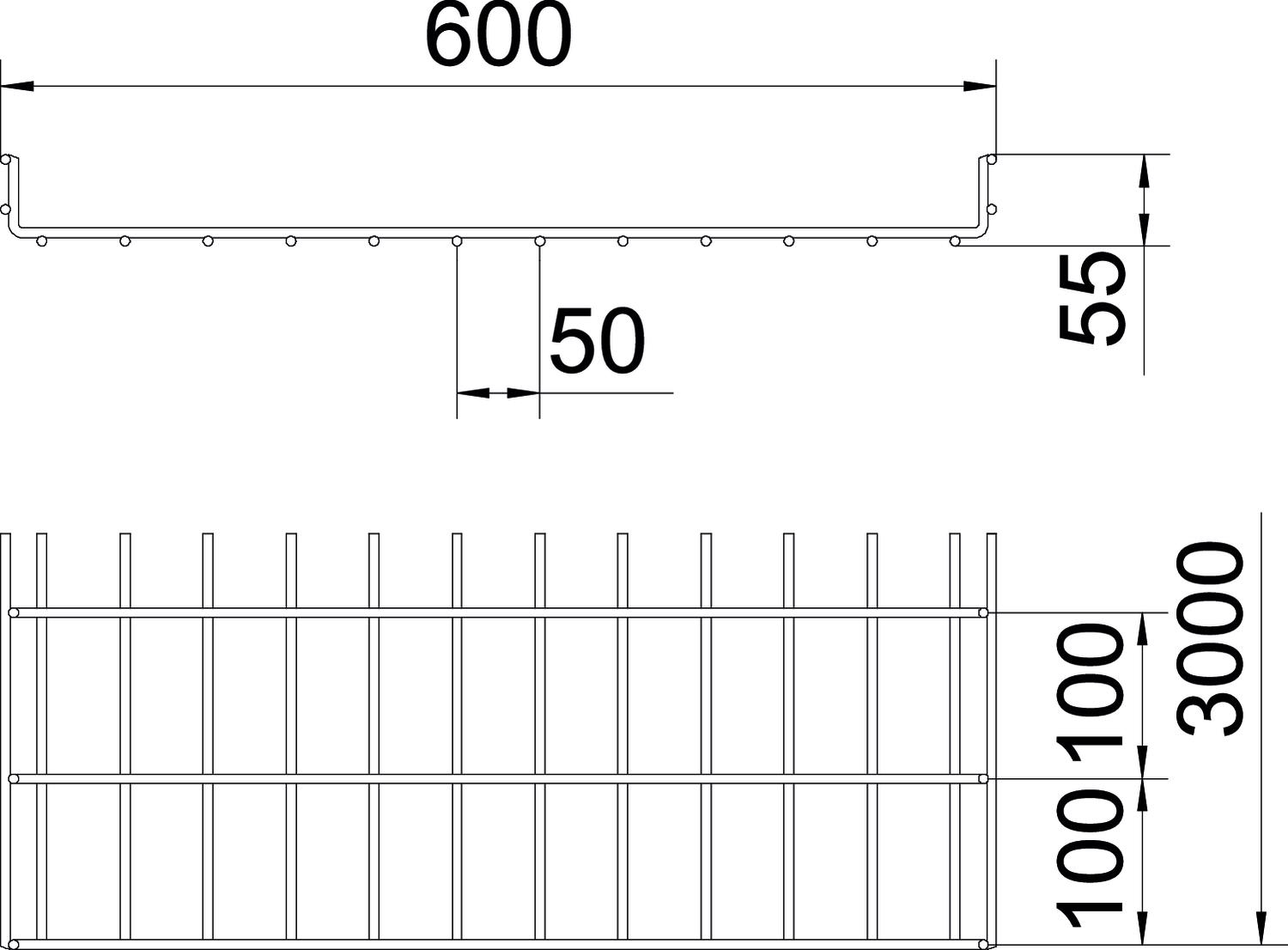

Belastingstesttype conform IEC 61537 Type II Breedte 600 mm Breedte 23,62 in CO2-voetafdruk (GWP) van wieg tot poort 24,6808 kg CO2e / 1 Meter Dimensie 55x600x3000 Draaddiameter 6 mm Hoogte 2,17 in Hoogte 55 mm Kleur roestvrij staal Lengte 3000 mm Maat B 600 mm Materiaal Roestvast staal 1.4301 Nuttige doorsnede 26500 mm² Nuttige doorsnede 265 cm² Oppervlak blank, nabehandeld Profielvorm U-vorm Steunafstand 1,0 m 2,9 kN/m Steunafstand 1,5 m 1,5 kN/m Steunafstand 2,0 m 0,75 kN/m Steunafstand 2,5 m 0,38 kN/m Steunafstand 3,0 m 0,4 kN/m Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Technische gegevens
Belastingsdiagram draadgoot type SGR 55
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Steunafstand in m
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Verbinder A2
GUV 6 A2 6016574 20 Stuks
Deksel, ongeperforeerd A2
DRLU 600 A2 6052844 3 m Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Beschermkap
SGR KS OR 6003758 500 Stuks
Scheidingsschot 45 A2
TSG 45 A2 6062025 3 m
Dekselklem, universeel A2
DKU A2 6065600 20 Stuks - Downloads
-
