Kabelladder LG 110, 6 m VS FT 6000 | 500 | 1,5 | nee | Staal | thermisch verzinkt

Kabelladder LG 110, 6 m VS FT

Art.nr. 6216474 | EAN 4012195065401

Art.nr. / Type

Lengte	6000 mm

Breedte

Plaatdikte	1,5 mm

Functiebehoud	nee

Materiaal	Staal

Oppervlak	thermisch verzinkt

Productbeschrijving

Productbeschrijving

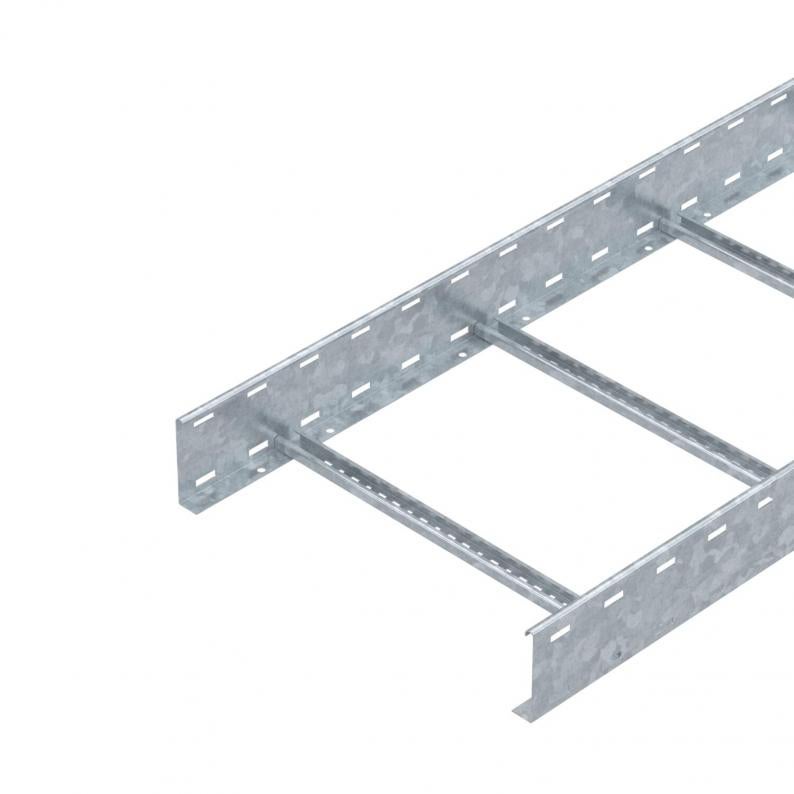

Kabelladder met geperforeerde zijkant, zijhoogte 110 mm, met vastgeklonken, naar boven toe geopende C-profielsporten.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB

Technische gegevens

Technische gegevens

Afmetingen	110x500x6000
Bevestiging van de sport	blind geklonken
Dimensie	110x500x6000
Functiebehoud	nee
Materiaal	Staal
Nuttige doorsnede	47500 mm²
Nuttige doorsnede	475 cm²
Oppervlak	thermisch verzinkt

Plaatdikte	1,5 mm
Roestvast staal, gebeitst	nee
Sportafstand	300 mm
Uitvoering van de sporten	Profiel geperforeerd
Uitvoering van de zijkant	Vlak profiel
Verspanuitvoering	nee
Zijperforatie	ja

Afmetingen

Breedte	500 mm
Hoogte	110 mm
Lengte	6000 mm

Lengte	6000 ft
Maat B	500 mm
Sleufmaat sport	16,50

Belastingen

Steunafstand 2,0 m	3,1 kN/m
Steunafstand 2,5 m	2 kN/m
Steunafstand 3,0 m	1,4 kN/m
Steunafstand 3,5 m	0,9 kN/m

Steunafstand 4,0 m	0,65 kN/m
Steunafstand 4,5 m	0,5 kN/m
Steunafstand 5,0 m	0,5 kN/m

Technische gegevens

Belastingsdiagram kabelladder LG 110 VS

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
LG 112 VS 6 FT	6000 mm	200 mm	1,5 mm	nee	Staal	thermisch verzinkt	6216465	m	6 m
LG 113 VS 6 FT	6000 mm	300 mm	1,5 mm	nee	Staal	thermisch verzinkt	6216468	m	6 m
LG 114 VS 6 FT	6000 mm	400 mm	1,5 mm	nee	Staal	thermisch verzinkt	6216471	m	6 m
LG 115 VS 6 FT	6000 mm	500 mm	1,5 mm	nee	Staal	thermisch verzinkt	6216474	m	6 m
LG 116 VS 6 FT	6000 mm	600 mm	1,5 mm	nee	Staal	thermisch verzinkt	6216477	m	6 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaat FT	LVG 110 FT	6216548	Stuks	10 Stuks
Multifunctionele verbinder FT	LMFV 1150 FT	6225778	Stuks	1 Stuks
Deksel met draaigrendel FT	DRL 500 FT	6051448	m	3 m
Scheidingsschot 85 DD	TSG 85 DD	6062331	m	3 m
