Kabelladder LG 110, 6 m VS FT 6000 | 500 | 1,5 | nee | Staal | thermisch verzinkt

Kabelladder LG 110, 6 m VS FT

Art.nr. 6216474 | EAN 4012195065401

Art.nr. / Type

Lengte	6000 mm

Breedte

Plaatdikte	1,5 mm

Functiebehoud	nee

Materiaal	Staal

Oppervlak	thermisch verzinkt

Productbeschrijving

Productbeschrijving

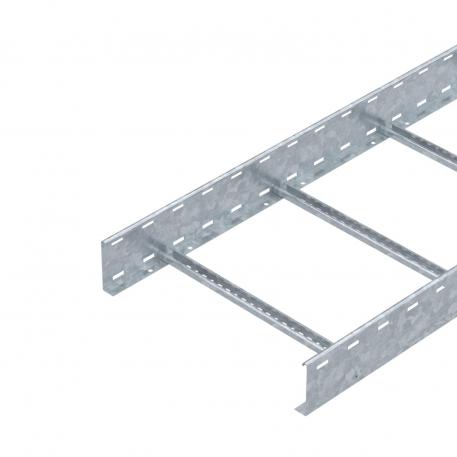

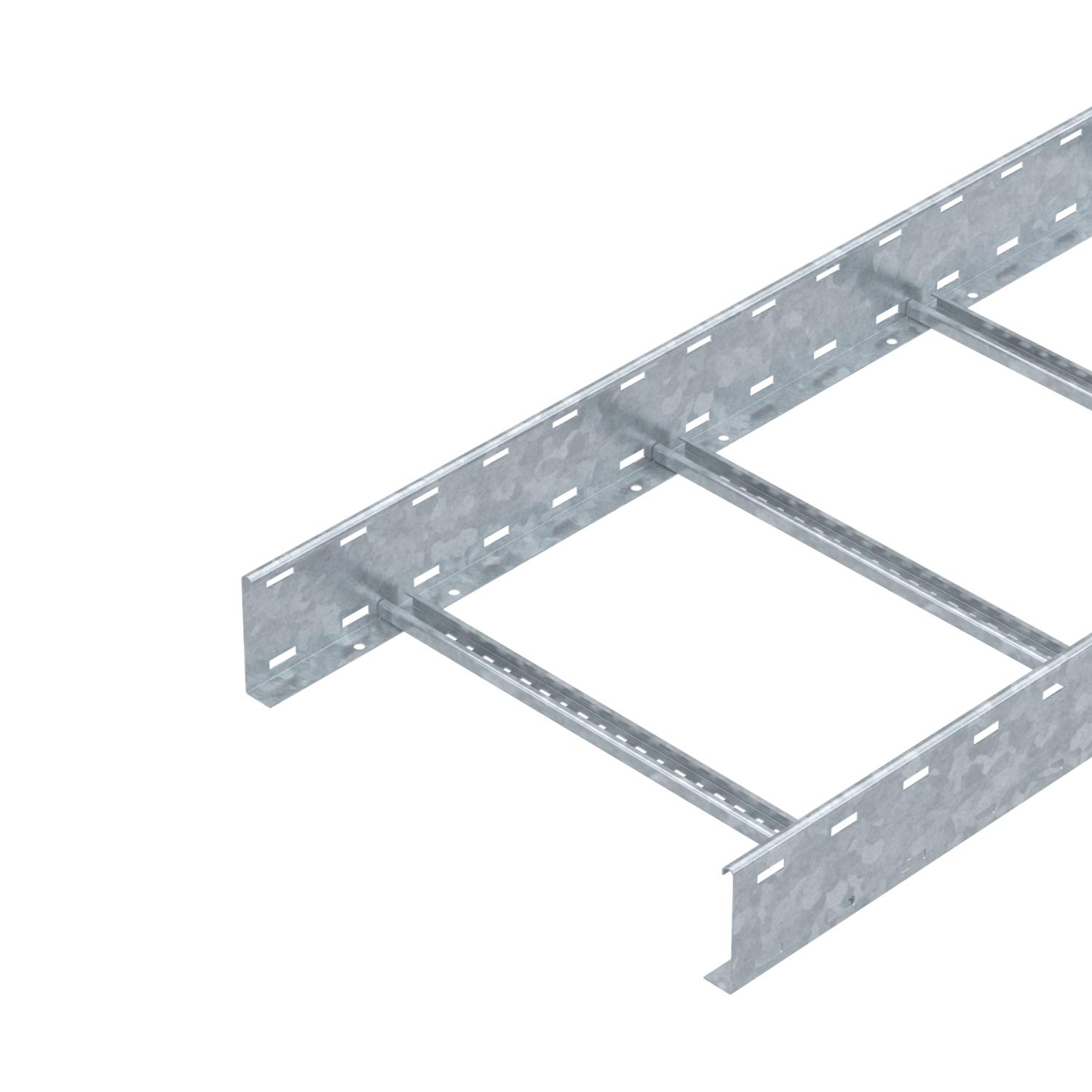

Kabelladder met geperforeerde zijkant, zijhoogte 110 mm, met vastgeklonken, naar boven toe geopende C-profielsporten.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB

De kabelladder wordt in samengevouwen toestand geleverd.

De bijpassende beugelklem type 2056 vindt u in het gedeelte Verticale Laddersystemen.

Technische gegevens

Technische gegevens

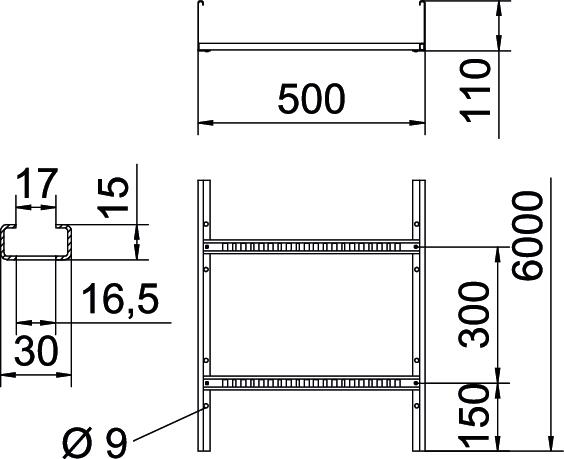

Afmetingen	110x500x6000
Bevestiging van de sport	blind geklonken
Breedte	500 mm
CO2-voetafdruk (GWP) van wieg tot poort	10,4488 kg CO2e / 1 Meter
Dimensie	110x500x6000
Functiebehoud	nee
Hoogte	110 mm
Kleur	zink
Lengte	6000 mm
Maat B	500 mm
Materiaal	Staal
Nuttige doorsnede	47500 mm²
Nuttige doorsnede	475 cm²
Oppervlak	thermisch verzinkt
Plaatdikte	1,5 mm

Roestvast staal, gebeitst	nee
Sleufmaat sport	16,50
Sportafstand	300 mm
Steunafstand 2,0 m	3,1 kN/m
Steunafstand 2,5 m	2 kN/m
Steunafstand 3,0 m	1,4 kN/m
Steunafstand 3,5 m	0,9 kN/m
Steunafstand 4,0 m	0,65 kN/m
Steunafstand 4,5 m	0,55 kN/m
Steunafstand 5,0 m	0,5 kN/m
Steunafstand 6,0 m	0,15 kN/m
Uitvoering van de sporten	Profiel geperforeerd
Uitvoering van de zijkant	Vlak profiel
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Belastingsdiagram kabelladder LG 110 VS

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
LG 112 VS 6 FT	6000 mm	200 mm	1,5 mm	nee	Staal	thermisch verzinkt	6216465	m	6 m
LG 113 VS 6 FT	6000 mm	300 mm	1,5 mm	nee	Staal	thermisch verzinkt	6216468	m	6 m
LG 114 VS 6 FT	6000 mm	400 mm	1,5 mm	nee	Staal	thermisch verzinkt	6216471	m	6 m
LG 115 VS 6 FT	6000 mm	500 mm	1,5 mm	nee	Staal	thermisch verzinkt	6216474	m	6 m
LG 116 VS 6 FT	6000 mm	600 mm	1,5 mm	nee	Staal	thermisch verzinkt	6216477	m	6 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Deksel met draaigrendel FT	DRL 500 FT	6051448	m	3 m
Koppelplaat FT	LVG 110 FT	6216548	Stuks	10 Stuks
Scharnierverbinder FT	LGVG 110 FT	6216653	Stuks	10 Stuks
Multifunctionele verbinder FT	LMFV 1150 FT	6225778	Stuks	1 Stuks
90°-bocht 110 FT	LB 90 1150 R3 FT	6225150	Stuks	1 Stuks
T-stuk 110 FT	LT 1150 R3 FT	6225318	Stuks	1 Stuks

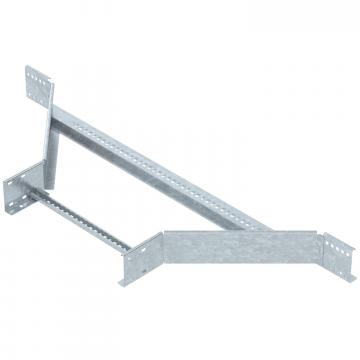

Aanbouw T-stuk 110 FT	LAA 1150 R3 FT	6225938	Stuks	1 Stuks
Scharnierbochtelement 110 FT	LGBE 1150 FT	6225518	Stuks	1 Stuks
Beschermkap	SKH 110 OR	6222553	Paar	20 Paar
Ophangbeugel	LAW FT	6221513	Stuks	10 Stuks
Aansluitstuk FT	LAS 110 FT	6221424	Stuks	10 Stuks
Scheidingsschot 85 DD	TSG 85 DD	6062331	m	3 m
Hoekplaat DD	LEB 25 DD	6221216	Stuks	1 Stuks
Hoekplaat DD	LEB 50 DD	6221259	Stuks	1 Stuks
Overgangsplaat	LALB 50 FT	6221882	Stuks	1 Stuks
Aftakplaat FT	LAB 50 FT	6220460	Stuks	1 Stuks
