Aftak- en aansluitdoos UZD250-4 R

Art.nr. 7410026 | EAN 4012197375416

80 mm
160 mm
Universeel
vierkant
Terug naar overzicht
Productbeschrijving
Productbeschrijving

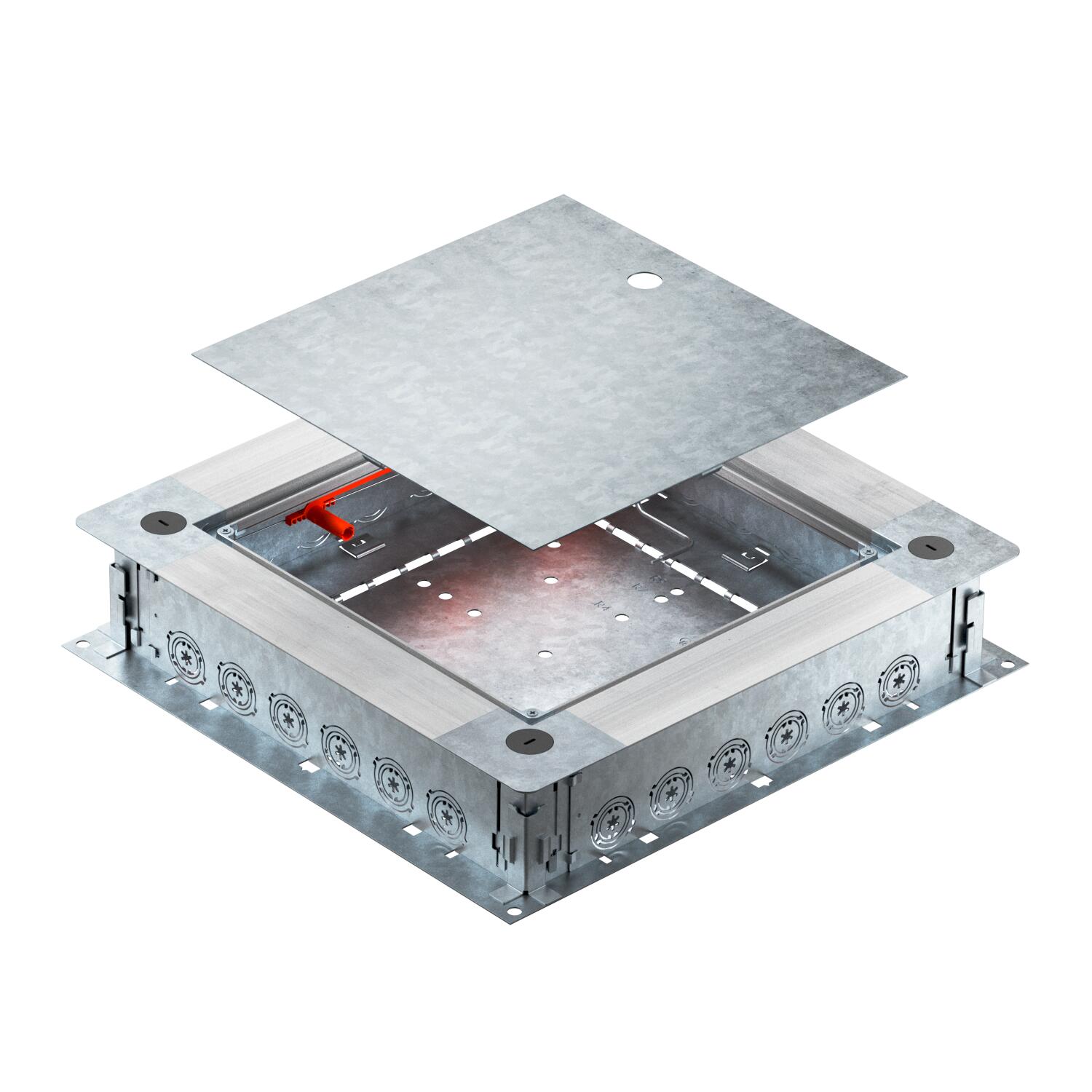

Vloerdoos UZD250-4 R met zijwanden van plaatstaal. Voor montage van inbouweenheden in het montagedeksel (afzonderlijk bestellen). Kan traploos met de snelnivellering op een nominale afwerkvloerhoogte van 80 - 160 mm worden genivelleerd. De afwerkvloer kan vlak met de rand worden afgewerkt. Met geluidstechnische ontkoppelingsmogelijkheid na het maken van de afwerkvloer en met systeemtoebehoren ook voor toepassing met zware belasting. Invoer van kabels en leidingen door de buisdoorvoeren. Buisdoorvoer per zijde voor 6 installatiebuizen in de diameters M20, M25 en M32 geschikt.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • gas-/accu-aangedreven tacker
Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten 1
Afdichtingsinbouwmogelijkheid ja
Beschermingsgraad (IP) in gebruikte situatie IP20
CO2-voetafdruk (GWP) van wieg tot poort 22,1564 kg CO2e / 1 Stuk
Dekseluitvoering Universeel
Dimensie 400x380x80
Geschikt voor door afwerkvloer overdekt ondervloerkanaal nee
Geschikt voor ondervloerkanaal nee
Geschikt voor vlak gesloten ondervloerkanaal nee
Hoogte dekvloer max. 160 mm
Hoogte dekvloer min. 80 mm
Inbouwopening voor inbouweenheid vierkant
Inbouwopening voor vloeropbouwtank nee

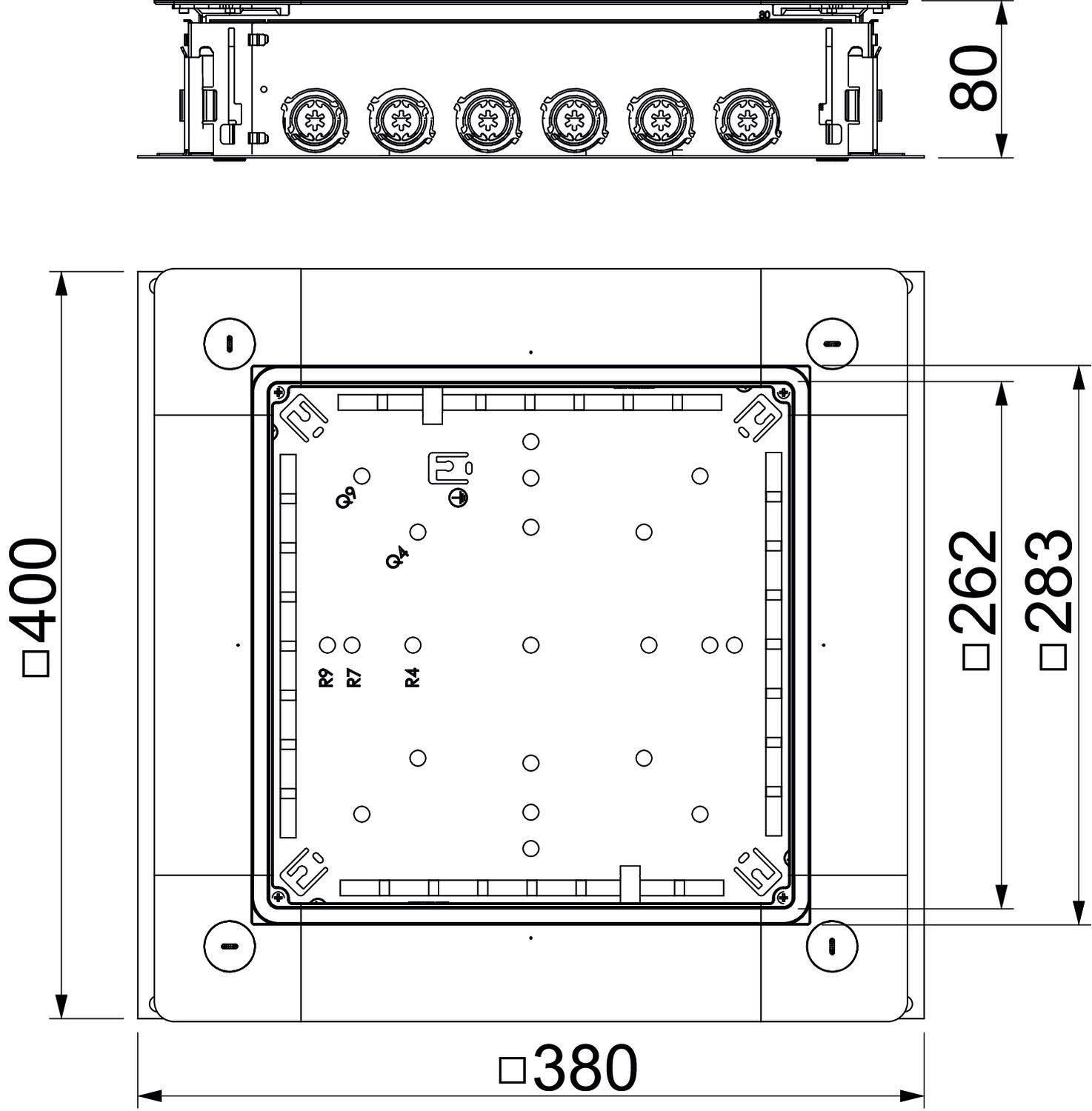

Maat a 262 mm
Maat A 380 mm
Maat B 400 mm
Maat b 283 mm
Materiaal Staal
Minimale afwerkvloerhoogte 80
Nivelleerbereik max. 160 mm
Nivelleerbereik min. 80 mm
Nominale grootte 250 mm
Ontkoppelbaar ja
Oppervlak bandverzinkt
Vloerplaat ja
voor leidingaansluiting ja
Alle typen

Alle typen

Type Hoogte dekvloer min. Hoogte dekvloer max. Kanaalhoogte min. Kanaalhoogte max. Dekseluitvoering Inbouwopening voor inbouweenheid Nominale grootte Art.nr. Aantal kl. VKE
UZD250-4 80 mm 160 mm 28 mm 58 mm Universeel vierkant 250 mm 7410022
1 Stuks
UZD350-4 80 mm 160 mm 28 mm 58 mm Universeel vierkant 350 mm 7410023
1 Stuks
UZD350-4 R 80 mm 160 mm - - Universeel vierkant 350 mm 7410025
1 Stuks
UZD250-4 R 80 mm 160 mm - - Universeel vierkant 250 mm 7410026
1 Stuks
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE

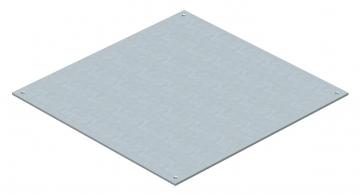

Blinddeksel voor UZD250-3/4 Blinddeksel voor UZD250-3/4 DU 250-2 7400573
1 Stuks

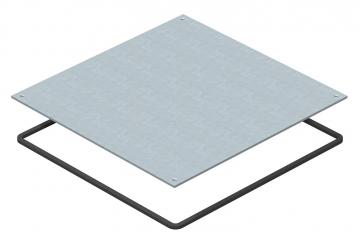

Blinddeksel tegen vocht beschermd voor UZD250-3/4 Blinddeksel tegen vocht beschermd voor UZD250-3/4 DUF 250-2 7400589
1 Stuks

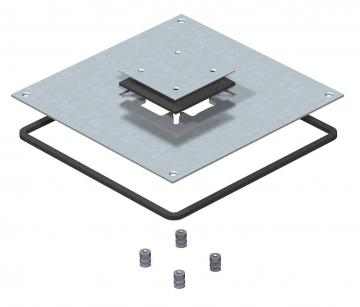

Montagedeksel voor UZD250-3/4 Montagedeksel voor UZD250-3/4 DUF 250-3DAT 7400613
1 Stuks

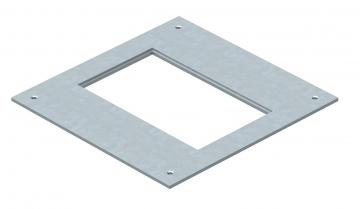

Montagedeksel 250 nominale grootte 2 Montagedeksel 250 nominale grootte 2 DUG 250-3 2 7400455
1 Stuks

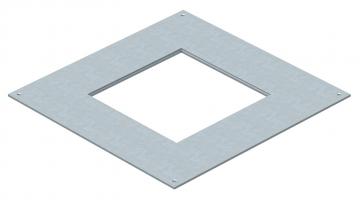

Montagedeksel 250 nominale grootte 4 Montagedeksel 250 nominale grootte 4 DUG 250-3 4 7400459
1 Stuks

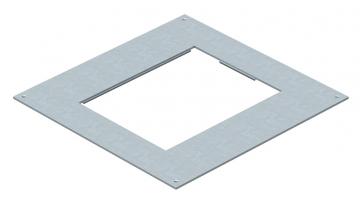

Montagedeksel 250 nominale grootte 6 Montagedeksel 250 nominale grootte 6 DUG 250-3 6 7400463
1 Stuks

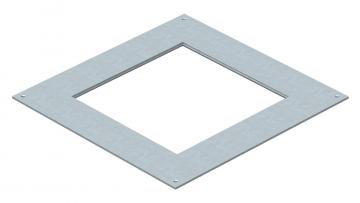

Montagedeksel 250 voor inbouweenheden nom. grootte 9 Montagedeksel 250 voor inbouweenheden nom. grootte 9 DUG 250-3 9 7400467
1 Stuks

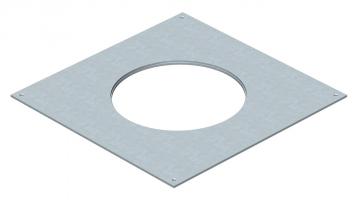

Montagedeksel 250 voor inbouweenheden nom. grootte R4 Montagedeksel 250 voor inbouweenheden nom. grootte R4 DUG 250-3 R4 7400471
1 Stuks
Aarddraadaansluithoek Aarddraadaansluithoek 8AWR 6288704
10 Stuks
Downloads

Download

Download

EU Conformiteitsverklaring UZD250-4 R / 7410026 , 0.13MB , pdf
Download

UZD250-4 R / 7410026
