Aftak- en aansluitdoos UZD350-4 R 80 | 160 | | | Universeel | vierkant | 350 |

Aftak- en aansluitdoos UZD350-4 R

Art.nr. 7410025 | EAN 4012197375386

Art.nr. / Type

Hoogte dekvloer min.	80 mm

Hoogte dekvloer max.	160 mm

Kanaalhoogte min.

Kanaalhoogte max.

Dekseluitvoering	Universeel

Inbouwopening voor inbouweenheid	vierkant

Nominale grootte

Productbeschrijving

Productbeschrijving

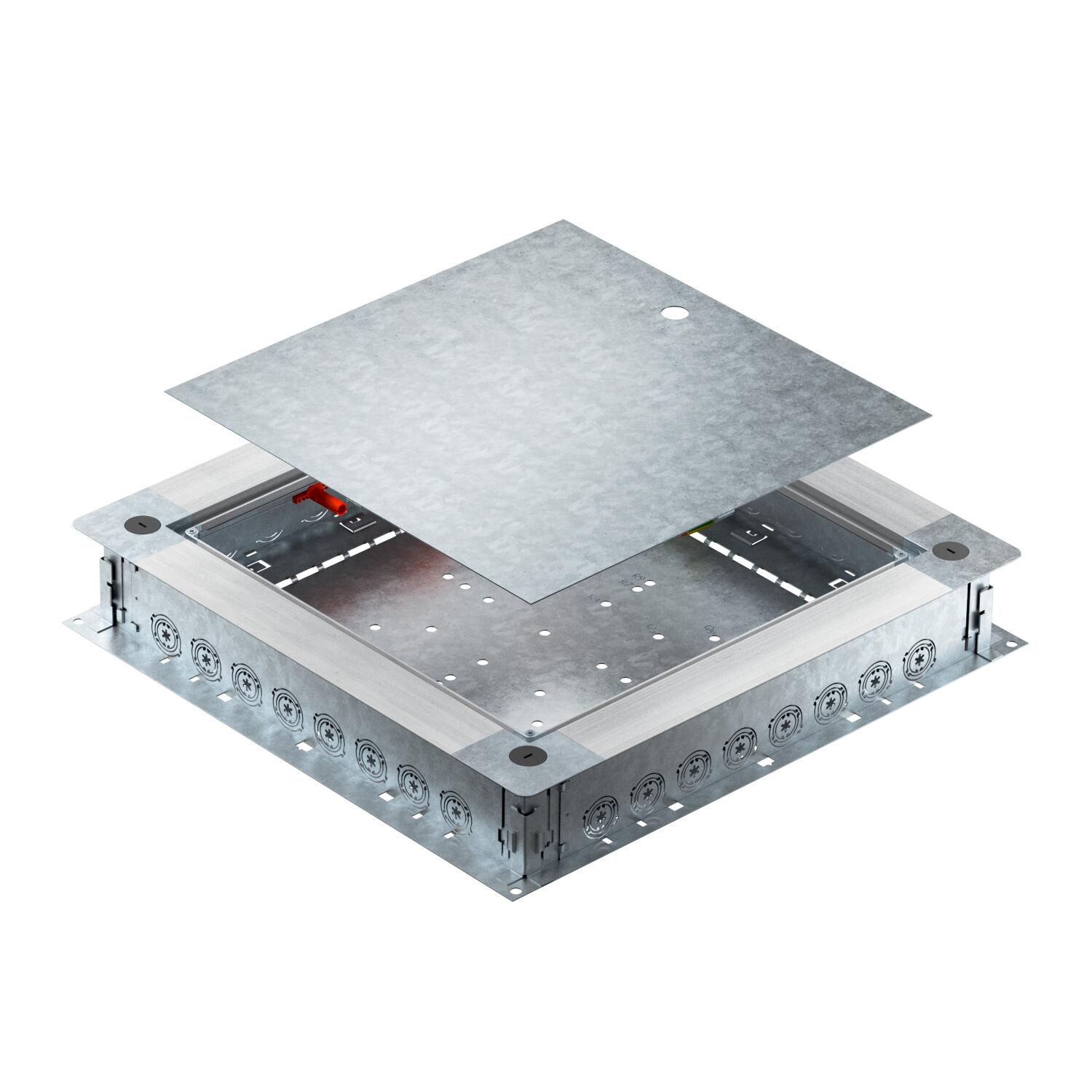

Vloerdoos UZD350-4 R met zijwanden van plaatstaal. Voor montage van inbouweenheden in het montagedeksel (afzonderlijk bestellen). Kan traploos met de snelnivellering op een nominale afwerkvloerhoogte van 80 - 160 mm worden genivelleerd. De afwerkvloer kan vlak met de rand worden afgewerkt. Met geluidstechnische ontkoppelingsmogelijkheid na het maken van de afwerkvloer en met systeemtoebehoren ook voor toepassing met zware belasting. Invoer van kabels en leidingen door de buisdoorvoeren. Buisdoorvoer per zijde voor 8 installatiebuizen in de diameters M20, M25 en M32 geschikt.

Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten	1
Afdichtingsinbouwmogelijkheid	ja
Beschermingsgraad (IP) in gebruikte situatie	IP20
CO2-voetafdruk (GWP) van wieg tot poort	29,833 kg CO2e / 1 Stuk
Dekseluitvoering	Universeel
Dimensie	500x480x80
Geschikt voor door afwerkvloer overdekt ondervloerkanaal	nee
Geschikt voor ondervloerkanaal	nee
Geschikt voor vlak gesloten ondervloerkanaal	nee
Hoogte dekvloer max.	160 mm
Hoogte dekvloer min.	80 mm
Inbouwopening voor inbouweenheid	vierkant
Inbouwopening voor vloeropbouwtank	nee

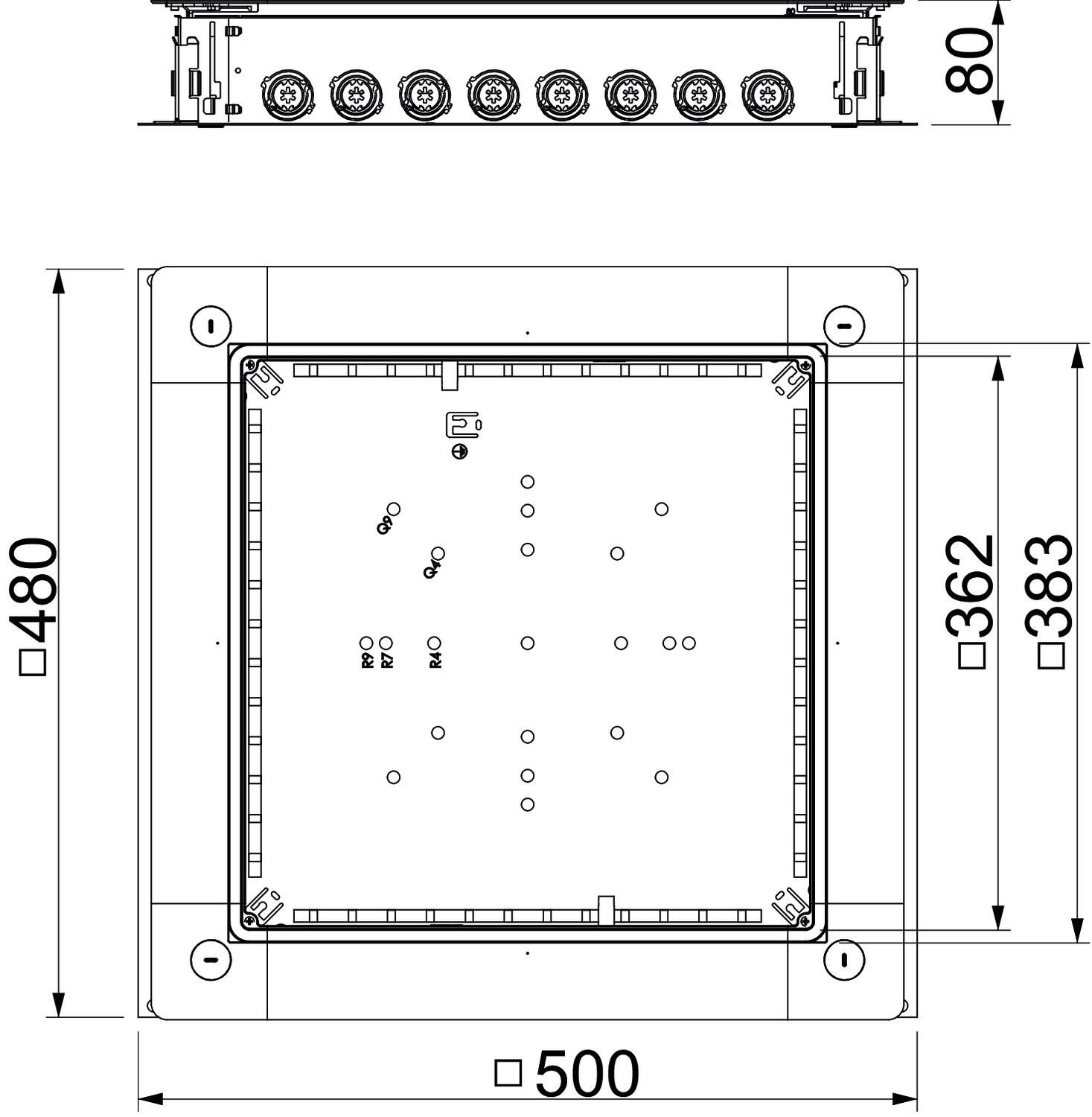

Maat a	362 mm
Maat A	480 mm
Maat b	383 mm
Maat B	500 mm
Materiaal	Staal
Minimale afwerkvloerhoogte	80
Nivelleerbereik max.	160 mm
Nivelleerbereik min.	80 mm
Nominale grootte	350 mm
Ontkoppelbaar	ja
Oppervlak	bandverzinkt
Vloerplaat	ja
voor leidingaansluiting	ja

Alle typen

Alle typen

Type	Hoogte dekvloer min.	Hoogte dekvloer max.	Kanaalhoogte min.	Kanaalhoogte max.	Dekseluitvoering	Inbouwopening voor inbouweenheid	Nominale grootte	Art.nr.	Aantal	kl. VKE
UZD250-4	80 mm	160 mm	28 mm	58 mm	Universeel	vierkant	250 mm	7410022	Stuks	1 Stuks
UZD350-4	80 mm	160 mm	28 mm	58 mm	Universeel	vierkant	350 mm	7410023	Stuks	1 Stuks
UZD350-4 R	80 mm	160 mm	-	-	Universeel	vierkant	350 mm	7410025	Stuks	1 Stuks
UZD250-4 R	80 mm	160 mm	-	-	Universeel	vierkant	250 mm	7410026	Stuks	1 Stuks

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

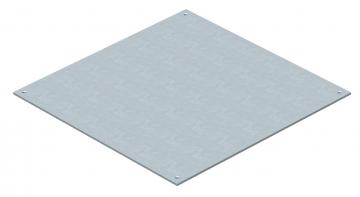

Blinddeksel voor UZD350	DU 350-2	7400577	Stuks	1 Stuks

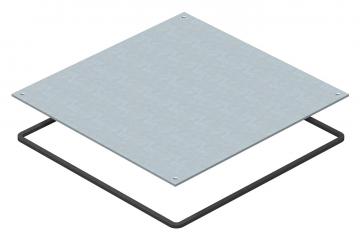

Blinddeksel met afdichting voor UZD350	DUF 350-2	7400597	Stuks	1 Stuks

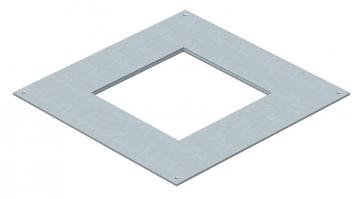

Montagedeksel 350 nominale grootte 4	DUG 350-3 4	7400505	Stuks	1 Stuks

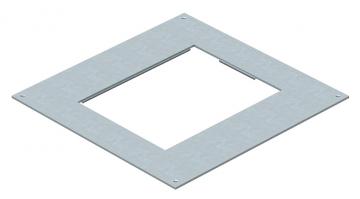

Montagedeksel 350 nominale grootte 6	DUG 350-3 6	7400509	Stuks	1 Stuks

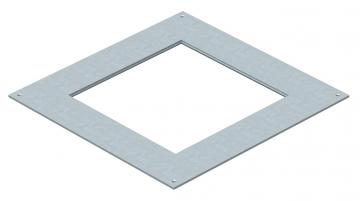

Montagedeksel 350 nominale grootte 9	DUG 350-3 9	7400513	Stuks	1 Stuks

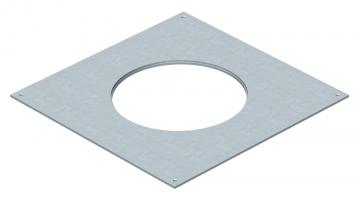

Montagedeksel 350 nominale grootte R4	DUG 350-3 R4	7400517	Stuks	1 Stuks

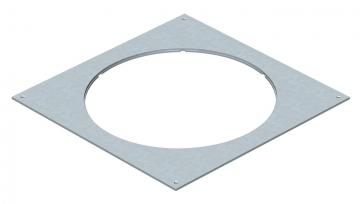

Montagedeksel 350 nominale grootte R7	DUG 350-3 R7	7400533	Stuks	1 Stuks

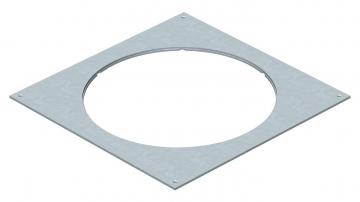

Montagedeksel 350 nominale grootte R9	DUG 350-3 R9	7400549	Stuks	1 Stuks
Aarddraadaansluithoek	8AWR	6288704	Stuks	10 Stuks
