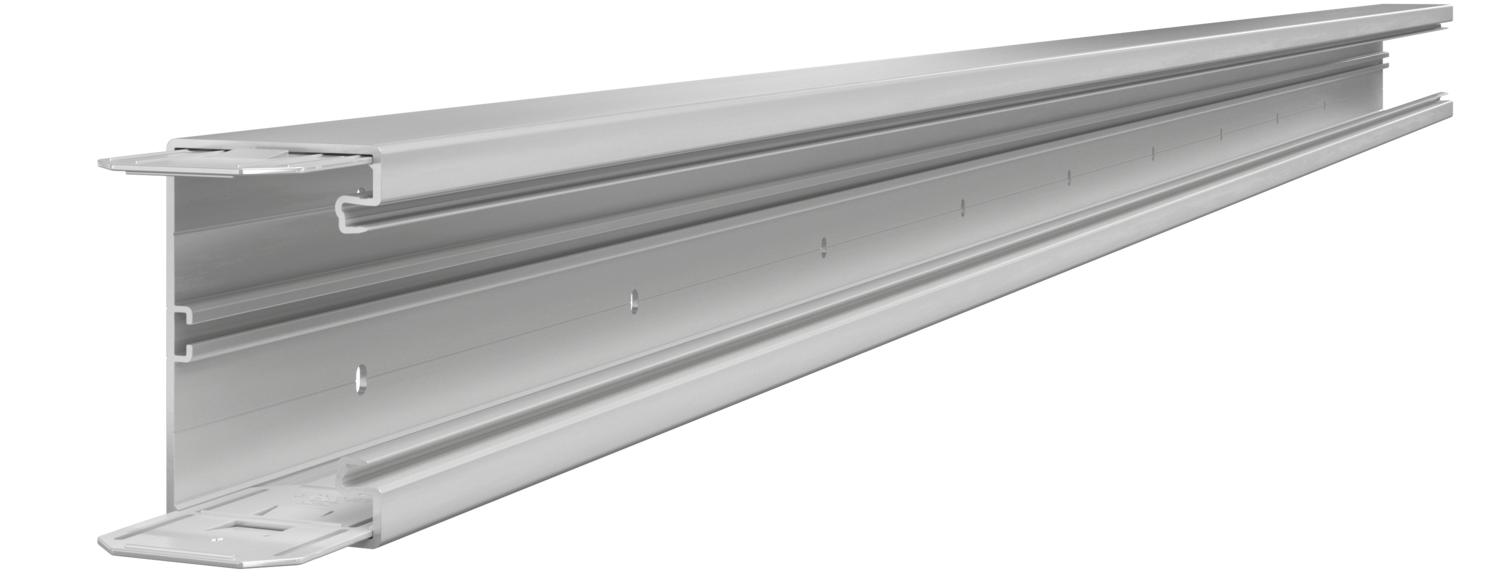

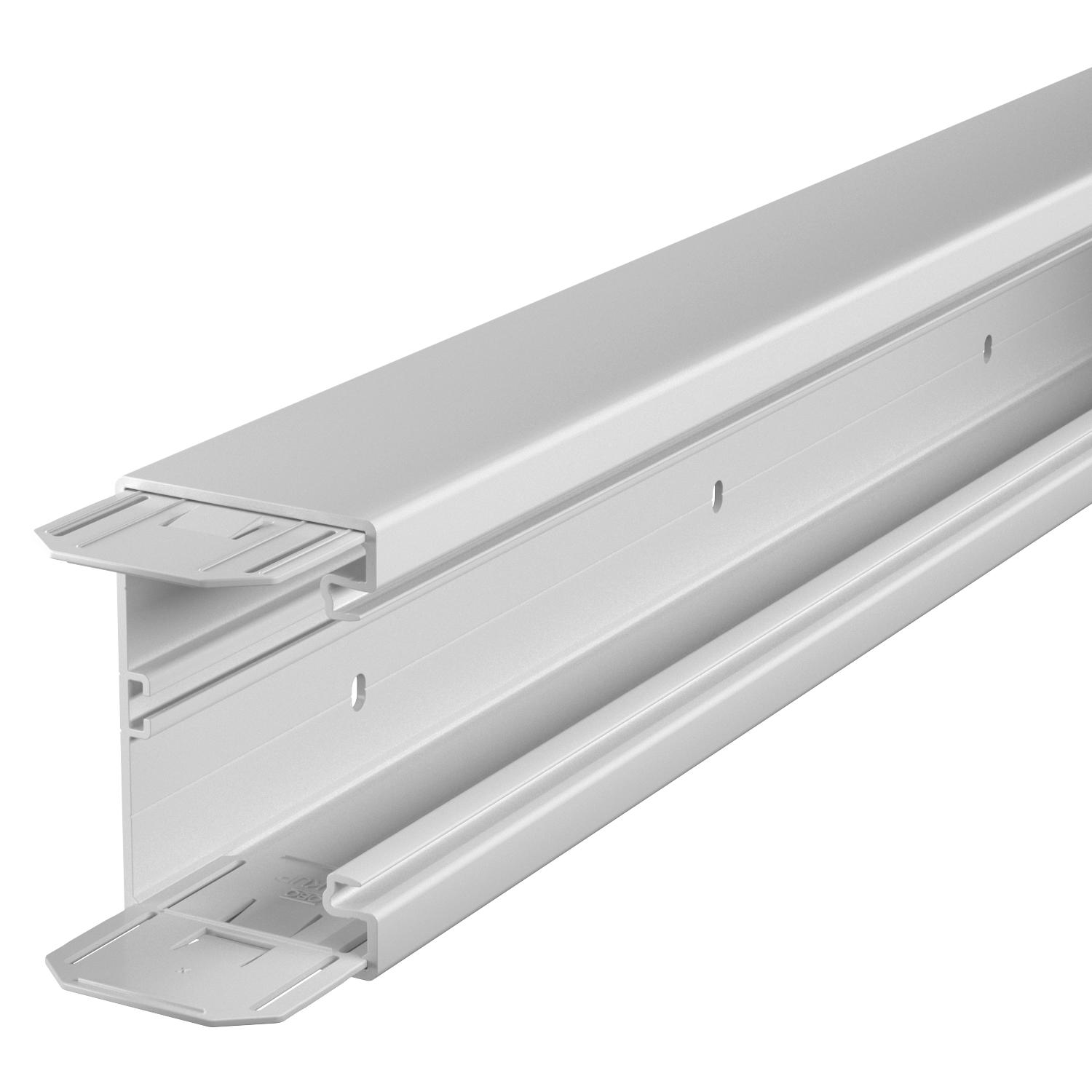

Apparatuurinbouwkoker Rapid 80, kanaalbreedte 110, kanaalhoogte 70
Art.nr. 6274302 | EAN 4012195656340
- Productbeschrijving
-
ProductbeschrijvingGK wandgoot van loodvrij polyvinylchloride, geschikt voor montage direct op de wand of op wandconsoles. Voor de bevestiging is het kanaal voorzien van perforaties. De GK wandgoot heeft een C-rail op de bodem voor het bevestigen van een scheidingsschot van kunststof. In de inbouwdozen uit de serie 71GD... kunnen alle schakelaarprogramma's in draagring- en draagbeugelmodel als ook Module 45-apparaten worden geïnstalleerd. De systeemopening is 76,5 mm. Per kanaalstuk is aan één zijde een koppelingspaar voorgemonteerd. De deksel moet afzonderlijk worden besteld.
Het deksel moet afzonderlijk worden besteld.
-
- Technische gegevens
-
Technische gegevens

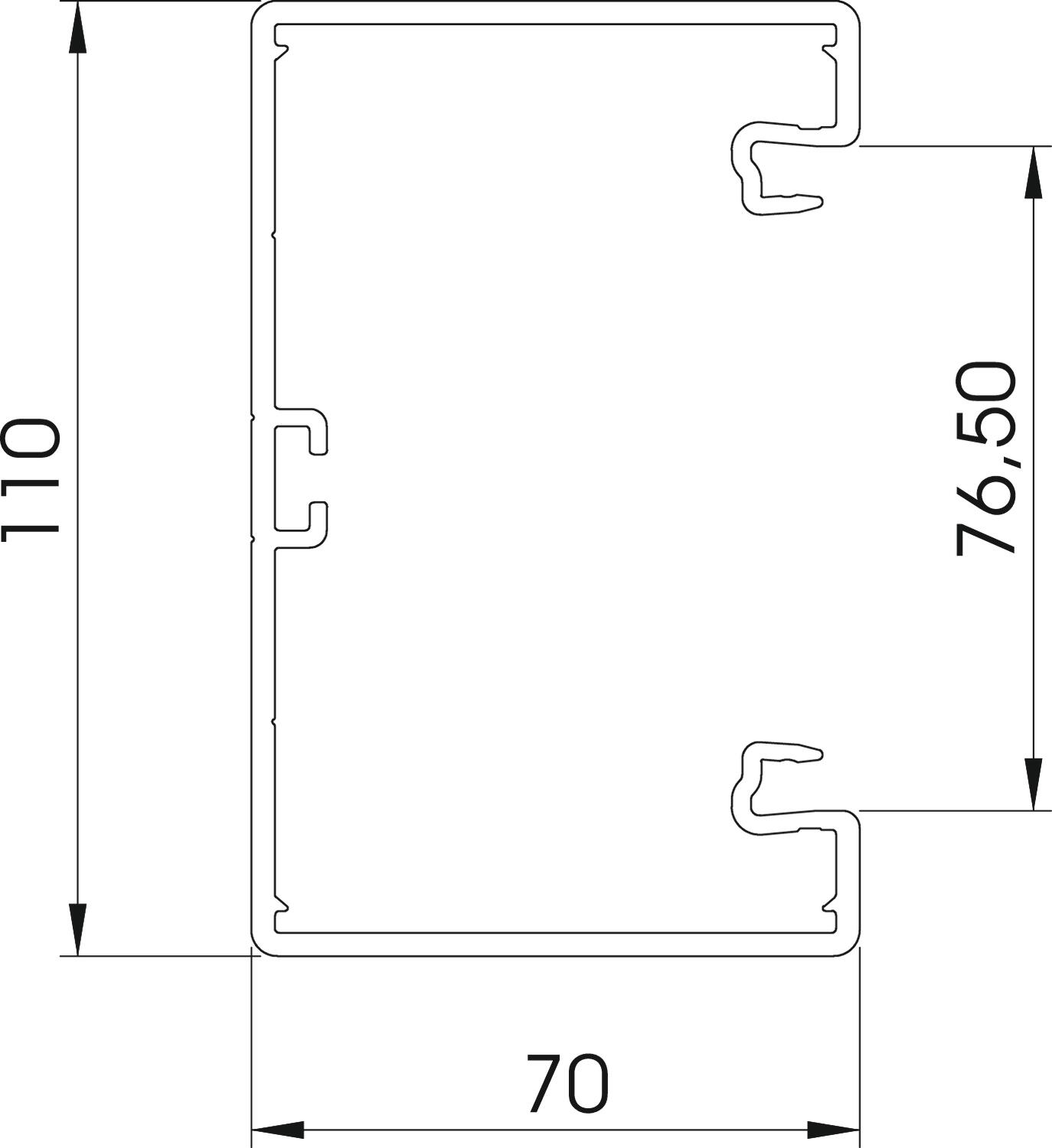

Aantal deksels 1 Aantal insteekbare scheidingswanden 1 Antibacteriële behandeling nee Beschermfolie ja Beschermingsgraad IP 30 Beschermingsgraad IK-code IK08 Bodemperforatie met deksel en bodemperforatie Breedte 110 mm CO2-voetafdruk (GWP) van wieg tot poort 2,6864 kg CO2e / 1 Meter Deksel meegeleverd nee Dekselbreedte 76,5 mm Dimensie 70x110x2000 Halogeenvrij nee Hoogte 70 mm Kabelklem nee Kanaalverbinder ja Kleur lichtgrijs; RAL 7035 Lengte 2000 mm Materiaal Polyvinylchloride Model rechthoekig ja Montagegat in bodem ja Montagetype van deksels intern Nuttige doorsnede 6400 mm² Symmetrisch ja Temperatuurbereik max. 60 °C Temperatuurbereik min. -15 °C Uitvoering achterwand (binnenzijde) Doorlopend C-profiel - Alle typen
-
Systeemtoebehoren
- Downloads
-
Specificatieblad GK-70110LGR / 6274302 , 0.24MB , pdfVeiligheidsspecificatieblad GK-70110LGR / 6274302 , 0.02MB , pdfBrochure Rapid 80 wandkanalen , 2.10MB , pdfEU Conformiteitsverklaring GK-70110LGR / 6274302 , 0.12MB , pdfUK Conformiteitsverklaring GK-70110LGR / 6274302 , 0.09MB , pdfREACH Conformiteitsverklaring GK-70110LGR / 6274302 , 0.12MB , pdfRoHS Conformiteitsverklaring GK-70110LGR / 6274302 , 0.12MB , pdfMontagehandleiding Geräteeinbaukanal Rapid 80® , 4.62MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
Inbouwdoos 71GD6, 1-voudig
Inbouwdoos 71GD7-2, 2-voudig
Trekontlasting 7ZE
Kanaaldeksel kunststof, glad

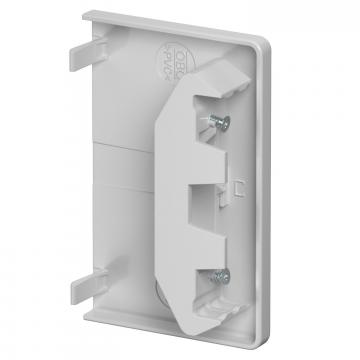

Eindstuk, voor wandgoot type Rapid 80 type 70110
Scheidingswand GK-TW70

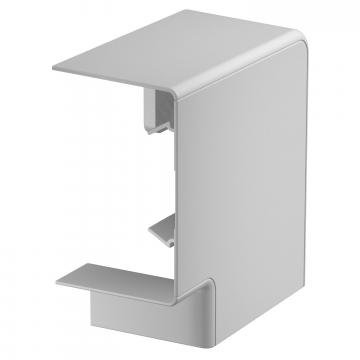

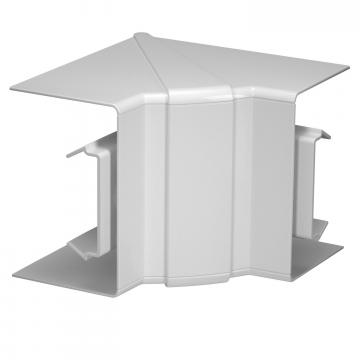

Afdekkap binnenhoek, voor wandgoot Rapid 80 type 70110

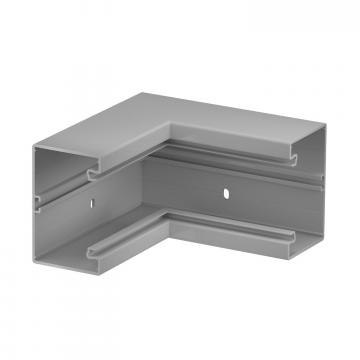

Binnenhoek, voor wandgoot Rapid 80, type GK-70110

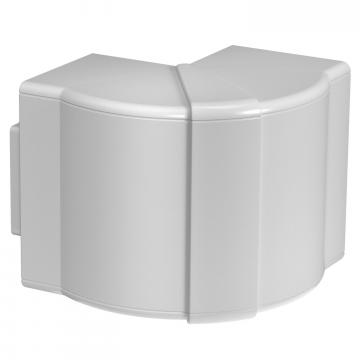

Buitenhoekdeksel, voor wandgoot Rapid 80, type 70110

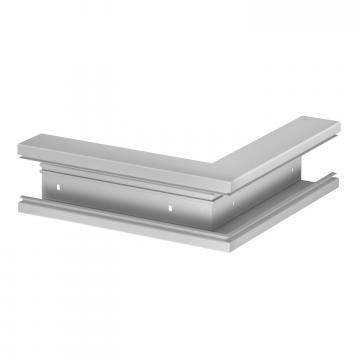

Buitenhoek, voor wandgoot Rapid 80, type GK--70110

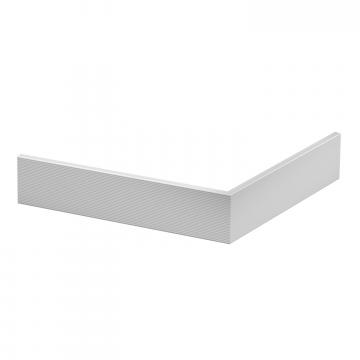

Deksel voor buitenhoek kunststof, glad

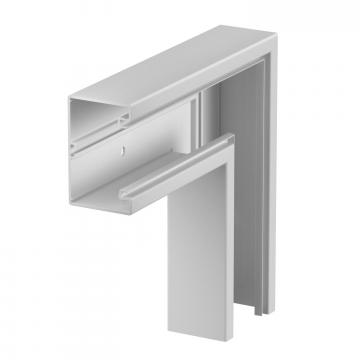

Platte hoek, voor installatiekanaal Rapid 80, type 70110
Platte hoek dalend, voor wandgoot Rapid 80 type GK-70110

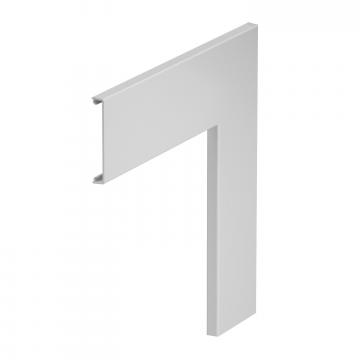

Deksel voor platte hoek, kunststof, glad

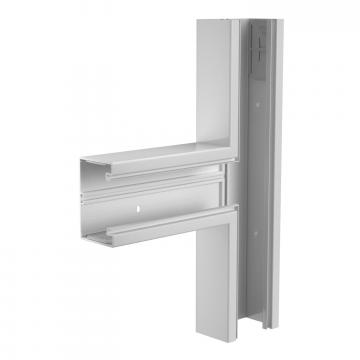

T-stuk voor wandgoot Rapid 80, type GK-70110
