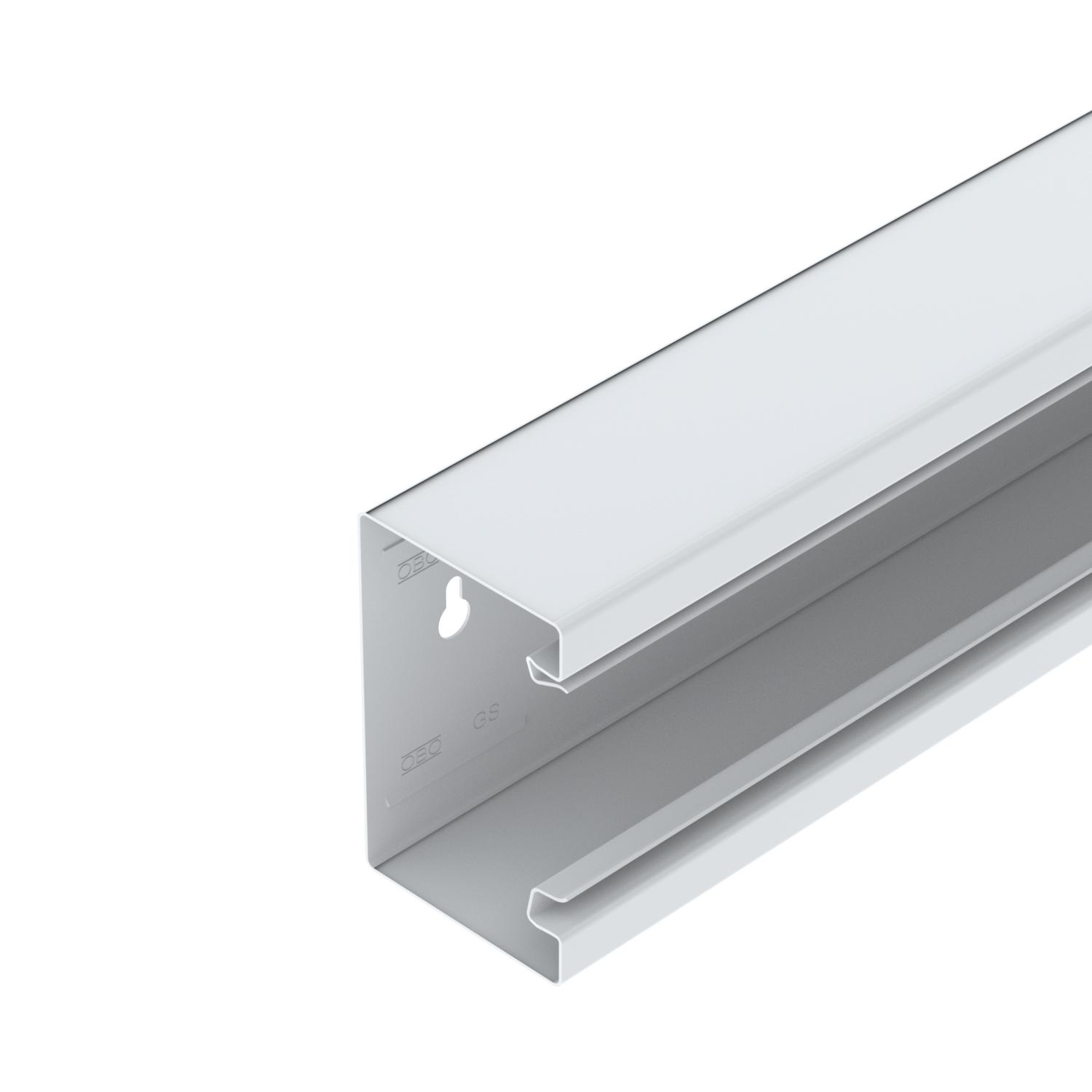

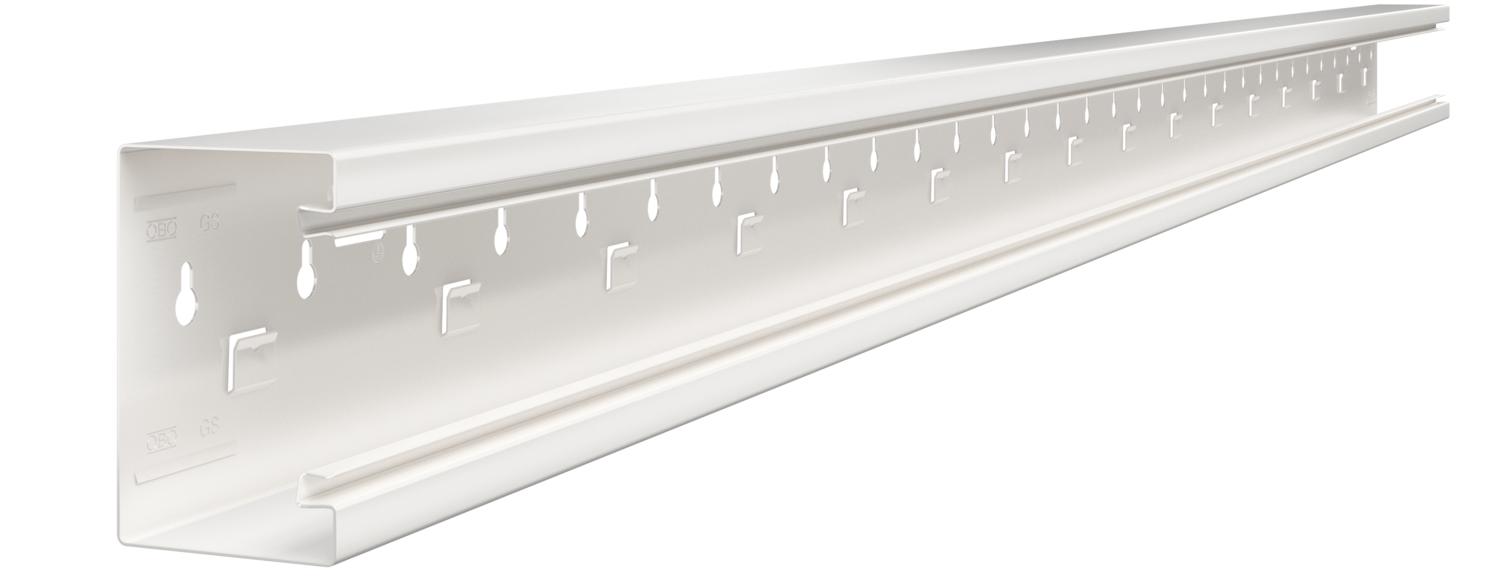

Apparatuurinbouwkoker Rapid 80, kanaalbreedte 110, kanaalhoogte 70, symmetrisch
Art.nr. 6277000 | EAN 4012195658726
- Productbeschrijving
-
ProductbeschrijvingGS wandgoot voor montage op de wand of op bevestigingsconsoles. De GS wandgoot heeft zelf contact makende borglippen voor het bevestigen van een scheidingsschot van plaatstaal. De potentiaalvereffening tussen de kanaalonderdelen wordt via de koppeling gerealiseerd. Tussen de goot en het deksel wordt de potentiaalvereffening gewaarborgd door de gepatenteerde zelf contact makende kanaalafdekking. De systeemopening is werkelijk 76,5 mm. Het deksel moet afzonderlijk worden besteld.
Goten en deksels met lengtes tot 3000 mm en andere RAL-kleuren kunnen op aanvraag worden geleverd. De zichtbare vlakken van de gelakte wandgoten zijn voorzien van beschermfolie.
-
- Technische gegevens
-
Technische gegevens

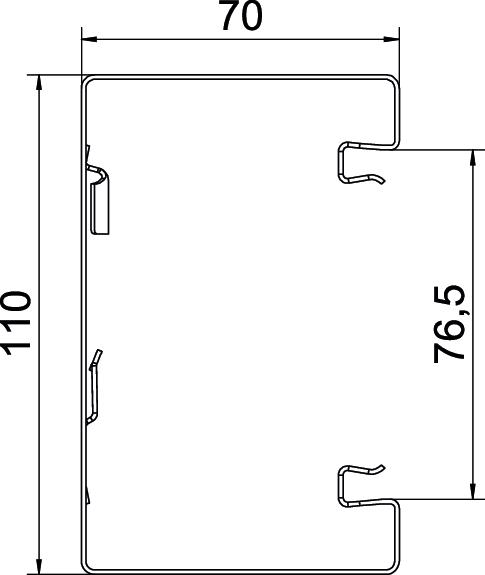

Aantal deksels 1 Aantal insteekbare scheidingswanden 1 Antibacteriële behandeling nee Beschermfolie ja Beschermingsgraad IP 30 Beschermingsgraad IK-code IK10 Bodemperforatie met deksel en bodemperforatie Breedte 110 mm CO2-voetafdruk (GWP) van wieg tot poort 5,993 kg CO2e / 1 Meter Deksel meegeleverd nee Dekselbreedte 76,5 mm Dimensie 70x110x2000 Halogeenvrij ja Hoogte 70 mm Kabelklem nee Kanaalverbinder nee Kleur zuiver wit; RAL 9010 Lengte 2000 mm Materiaal Staal Model rechthoekig ja Montagegat in bodem ja Montagetype van deksels intern Nuttige doorsnede 6036 mm² Symmetrisch ja Temperatuurbereik max. 60 °C Temperatuurbereik min. -25 °C Uitvoering achterwand (binnenzijde) Met borglip - Alle typen
-
Systeemtoebehoren
- Downloads
-
Specificatieblad GS-S70110RW / 6277000 , 0.19MB , pdfBrochure Rapid 80 wandkanalen , 2.10MB , pdfEU Conformiteitsverklaring GS-S70110RW / 6277000 , 0.13MB , pdfUK Conformiteitsverklaring GS-S70110RW / 6277000 , 0.09MB , pdfREACH Conformiteitsverklaring GS-S70110RW / 6277000 , 0.12MB , pdfRoHS Conformiteitsverklaring GS-S70110RW / 6277000 , 0.12MB , pdfMontagehandleiding Geräteeinbaukanal Rapid 80® , 4.62MB , pdfVoor dit product zijn geen bestekteksten beschikbaar

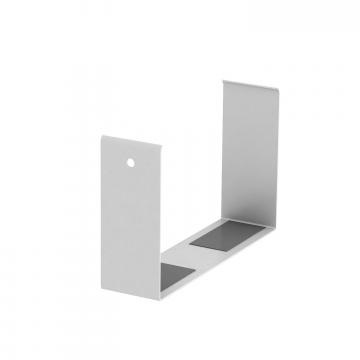

Koppeling GS-KUP70
Inbouwdoos 71GD6, 1-voudig
Inbouwdoos 71GD7-2, 2-voudig
Trekontlasting 7ZE
Kanaaldeksel plaatstaal
Borgklem RKV3V
Naadafdekking, kanaalhoogte 70 mm

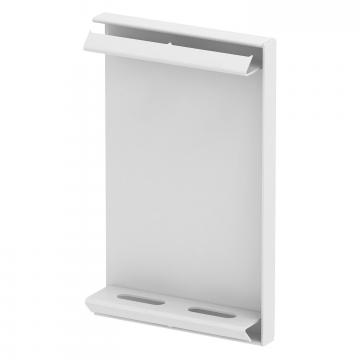

Eindstuk, voor installatiekanaal type Rapid 80 type GS-70110
Scheidingsschot GS-TW70

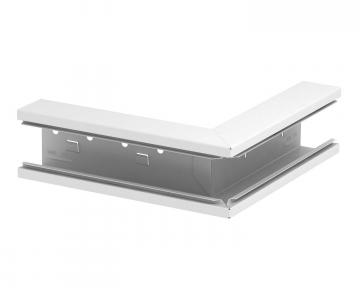

Buitenhoek, symmetrisch, voor installatiekanaal Rapid 80 type GS-S70110
Buitenhoek deksel plaatstaal

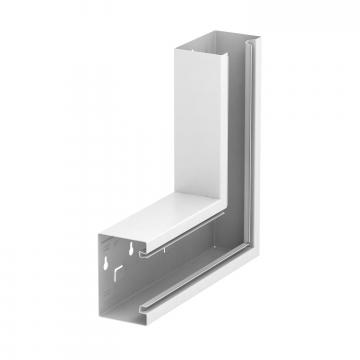

Platte hoek, symmetrisch, voor wandgoot Rapid 80 type GS-S70110
Deksel voor platte hoek, plaatstaal

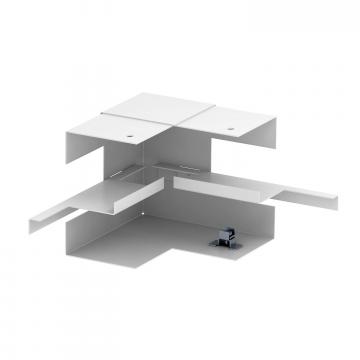

Binnenhoek, symmetrisch voor wandgoot Rapid 80, type GS-S70110

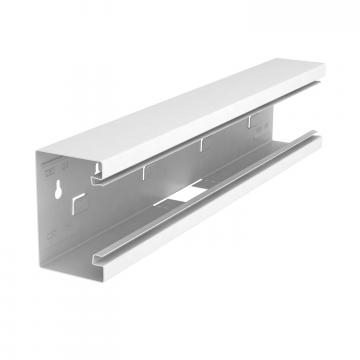

T-stuk, symmetrisch, voor installatiekanaal Rapid 80 type GS-S70110
