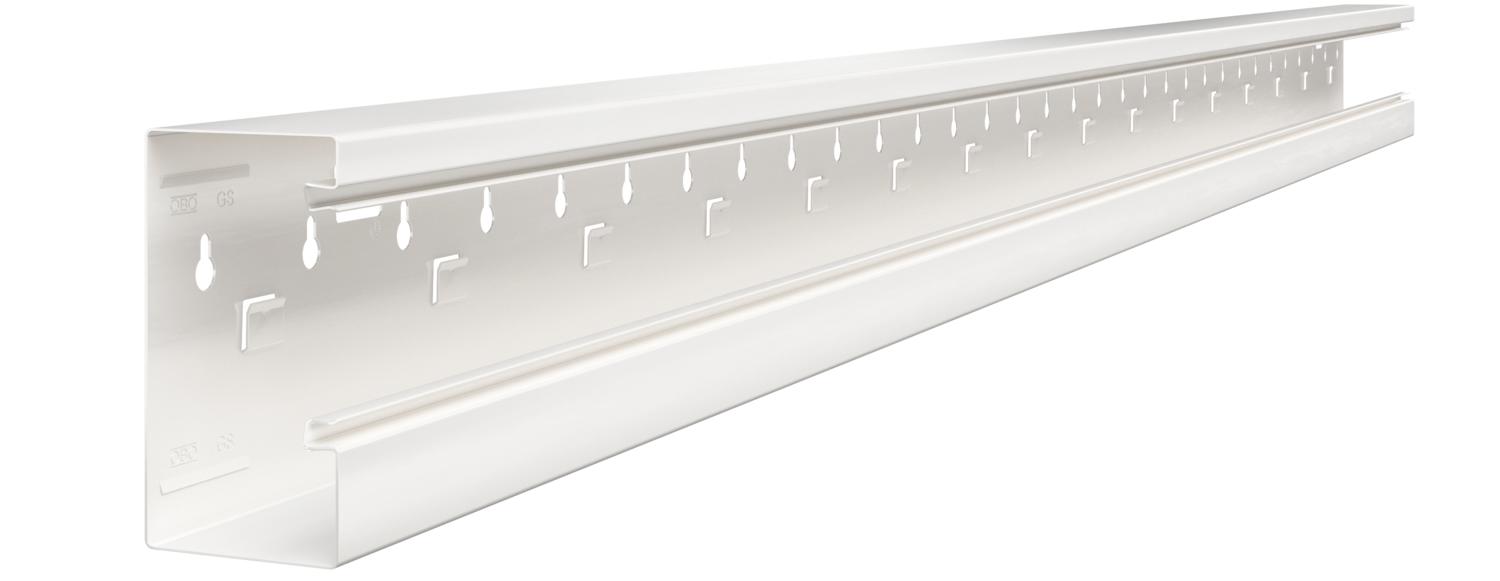

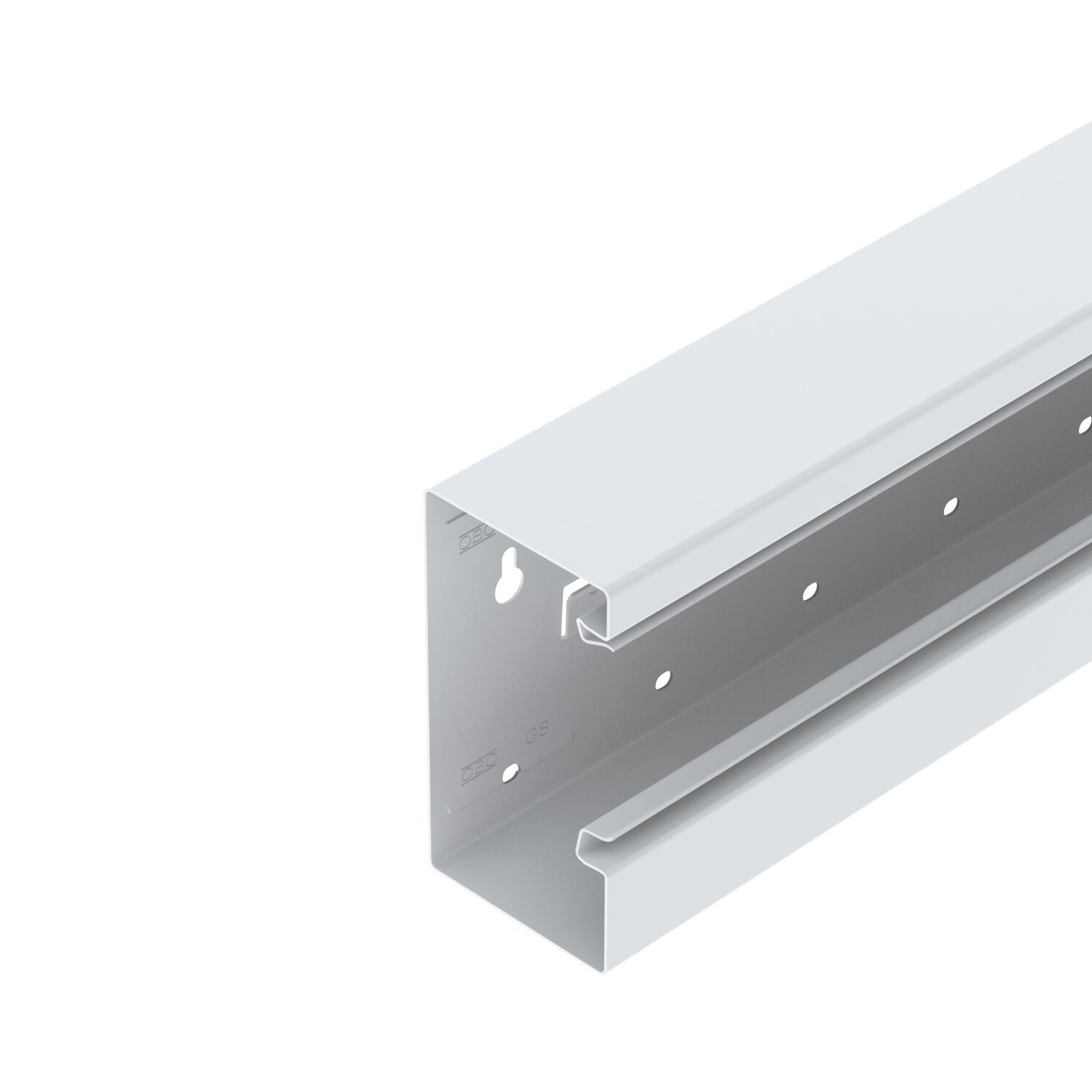

Apparatuurinbouwkoker Rapid 80, kanaalbreedte 130, kanaalhoogte 70, asymmetrisch
Art.nr. 6277400 | EAN 4012195661139
- Productbeschrijving
-

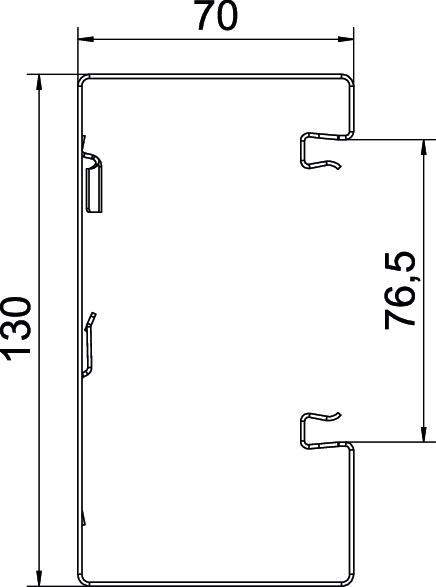

ProductbeschrijvingGS wandgoot voor montage op de wand of op bevestigingsconsoles. De GS wandgoot heeft zelf contact makende borglippen voor het bevestigen van een scheidingsschot van plaatstaal. De potentiaalvereffening tussen de kanaalonderdelen wordt via de koppeling gerealiseerd. Tussen de goot en het deksel wordt de potentiaalvereffening gewaarborgd door de gepatenteerde zelf contact makende kanaalafdekking. De systeemopening is werkelijk 76,5 mm. Het deksel moet afzonderlijk worden besteld.
Kanalen en deksels met lengtes tot 3000 mm en andere RAL-kleuren kunnen op aanvraag worden geleverd. De zichtbare vlakken van de gelakte installatiekanalen zijn voorzien van beschermfolie.
-
- Technische gegevens
-
Technische gegevens
Aantal deksels 1 Aantal insteekbare scheidingswanden 1 Antibacteriële behandeling nee Beschermfolie ja Beschermingsgraad IP 30 Beschermingsgraad IK-code IK10 Bodemperforatie met deksel en bodemperforatie Breedte 130 mm CO2-voetafdruk (GWP) van wieg tot poort 6,6667 kg CO2e / 1 Meter Deksel meegeleverd nee Dekselbreedte 76,5 mm Dimensie 70x130x2000 Halogeenvrij ja Hoogte 70 mm Kabelklem nee Kanaalverbinder nee Kleur zuiver wit; RAL 9010 Lengte 2000 mm Materiaal Staal Model rechthoekig ja Montagegat in bodem ja Montagetype van deksels intern Nuttige doorsnede 7480 mm² Symmetrisch nee Temperatuurbereik max. 60 °C Temperatuurbereik min. -25 °C Uitvoering achterwand (binnenzijde) Met borglip - Alle typen
-
Systeemtoebehoren
- Downloads
-
Specificatieblad GS-A70130RW / 6277400 , 0.19MB , pdfBrochure Rapid 80 wandkanalen , 2.10MB , pdfEU Conformiteitsverklaring GS-A70130RW / 6277400 , 0.13MB , pdfUK Conformiteitsverklaring GS-A70130RW / 6277400 , 0.09MB , pdfMontagehandleiding Geräteeinbaukanal Rapid 80® , 4.62MB , pdfVoor dit product zijn geen bestekteksten beschikbaar

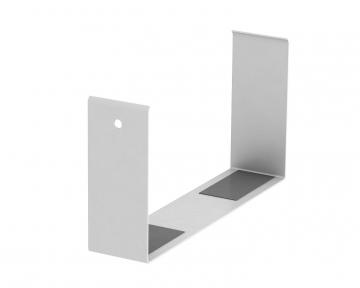

Koppeling GS-KUP70

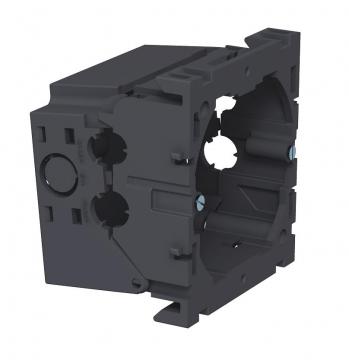

Inbouwdoos 71GD6, 1-voudig

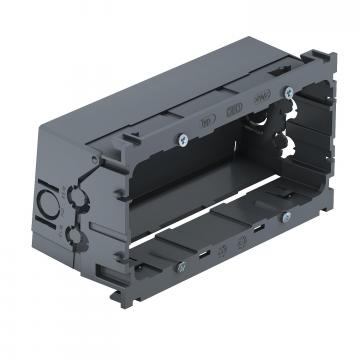

Inbouwdoos 71GD7-2, 2-voudig

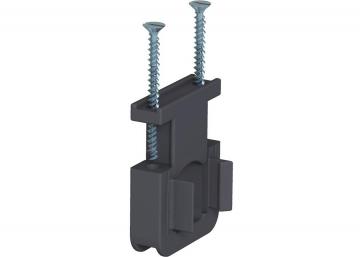

Trekontlasting 7ZE

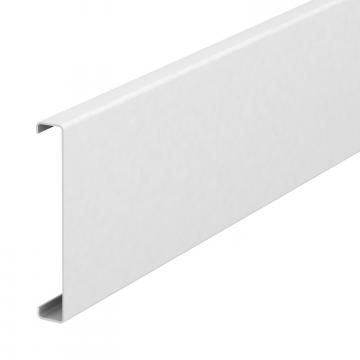

Kanaaldeksel plaatstaal

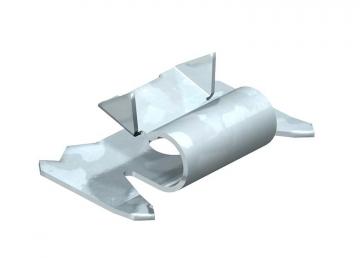

Borgklem RKV3V

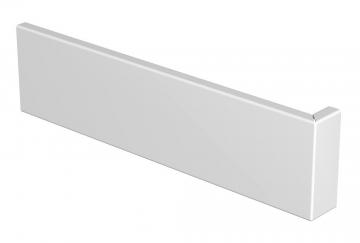

Naadafdekking, kanaalhoogte 70 mm

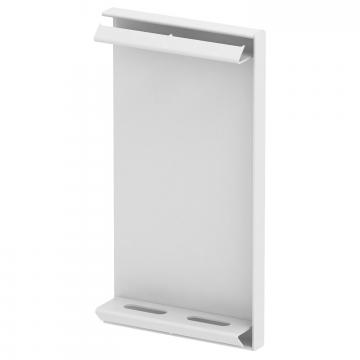

Eindstuk, voor wandgoot type Rapid 80 type GS--70130

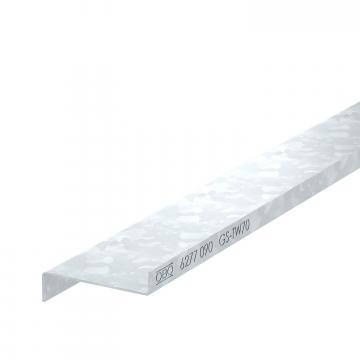

Scheidingsschot GS-TW70

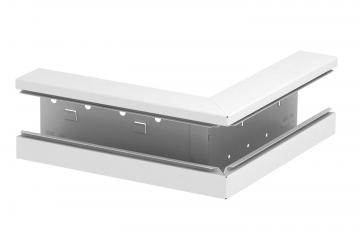

Buitenhoek, asymmetrisch, voor installatiekanaal Rapid 80 type GS-A70130
Buitenhoek deksel plaatstaal

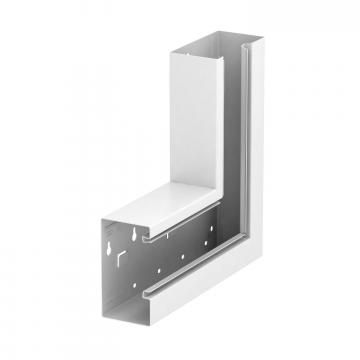

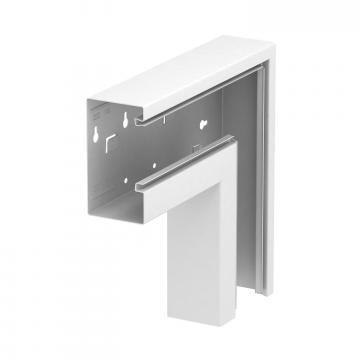

Platte hoek, asymmetrisch, stijgend, voor wandgoot Rapid 80 type GS-A70130
Platte hoek, asymmetrisch, dalend, voor installatiekanaal Rapid 80 type GS-A70130

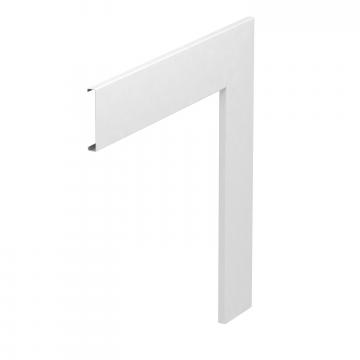

Deksel voor platte hoek, plaatstaal
Binnenhoek, asymmetrisch, voor installatiekanaal Rapid 80 type GS-A70130

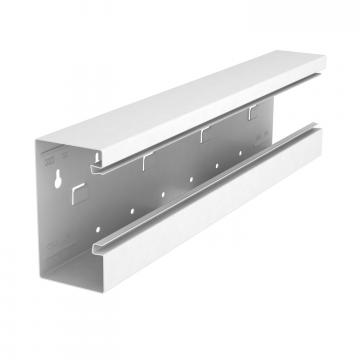

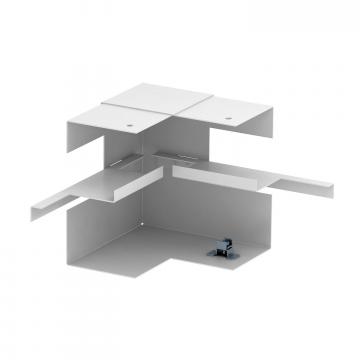

T-stuk, asymmetrisch, voor installatiekanaal Rapid 80 type GS-A70130

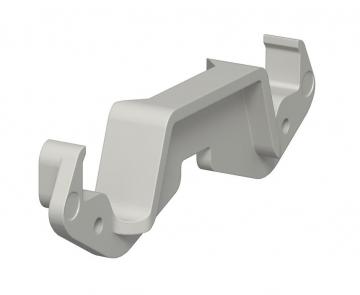

Kanaalklem KL80A

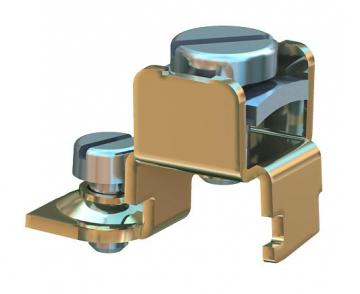

Aarddraadaansluithoek

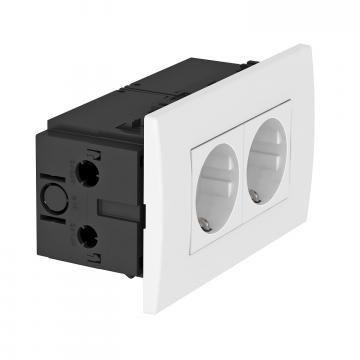

Contactdoos AR45, 2-voudig
