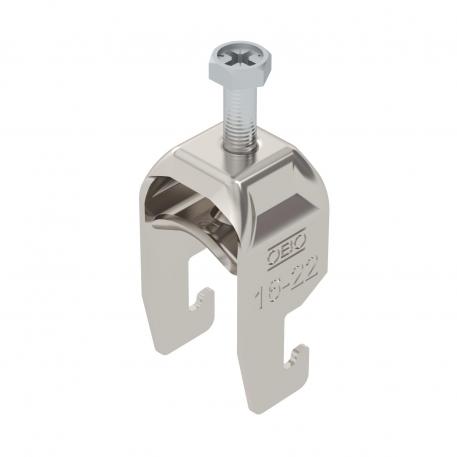

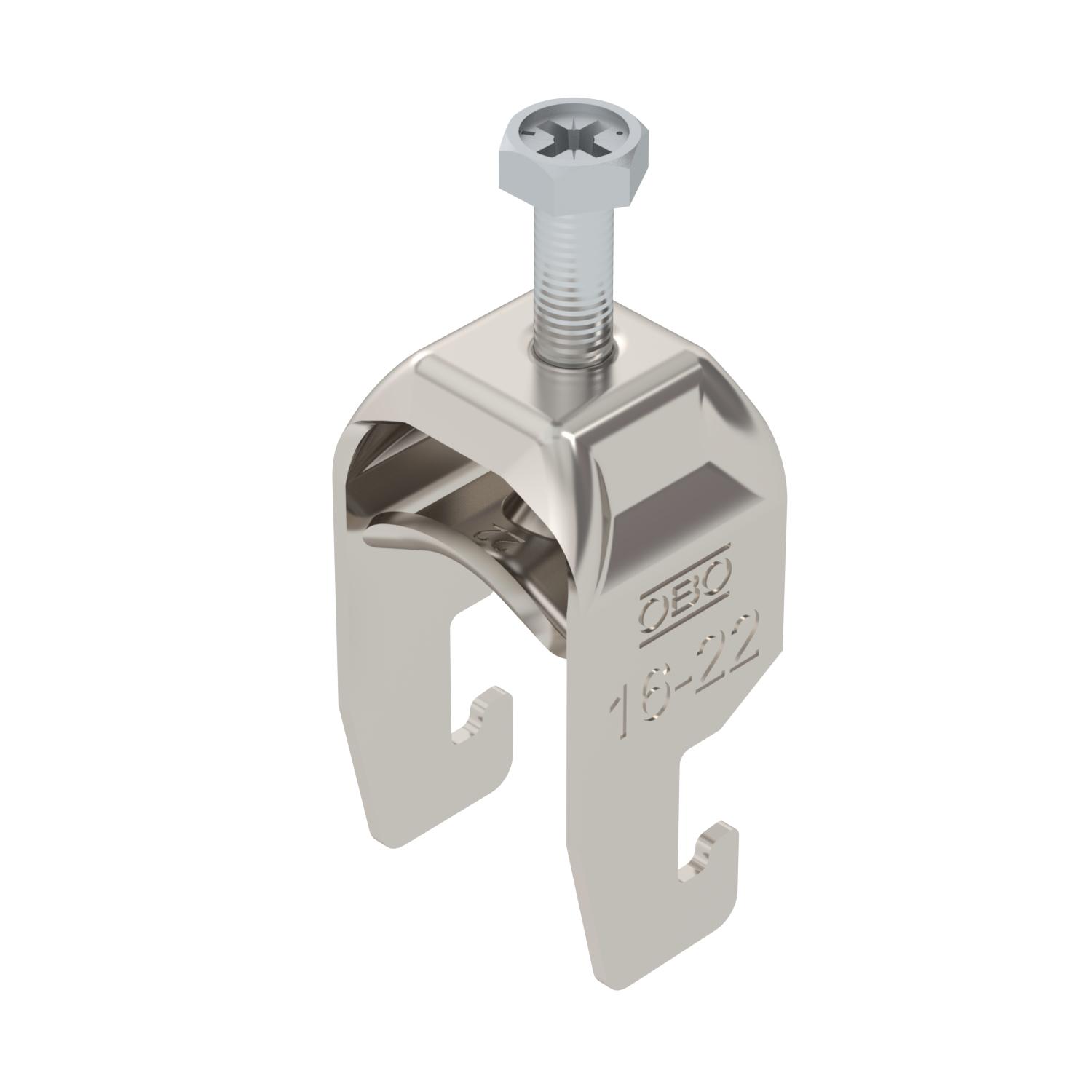

Beugelklem 2056 U-voet 1-voudig, metalen drukwand, A4

Art.nr. 1186616 | EAN 4012196850358

Terug naar overzicht
Productbeschrijving
Productbeschrijving
Beugelklem met F-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 18 - 22 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van de drukwand wordt geadviseerd.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Sleufbreedte 18 mm
  • Sleufbreedte 22 mm
  • Beugelklem voor C-profielrail met sleufwijdte 18-22 mm
  • Functiebehoudklasse E30
  • Functiebehoudklasse E60
  • Functiebehoudklasse E90

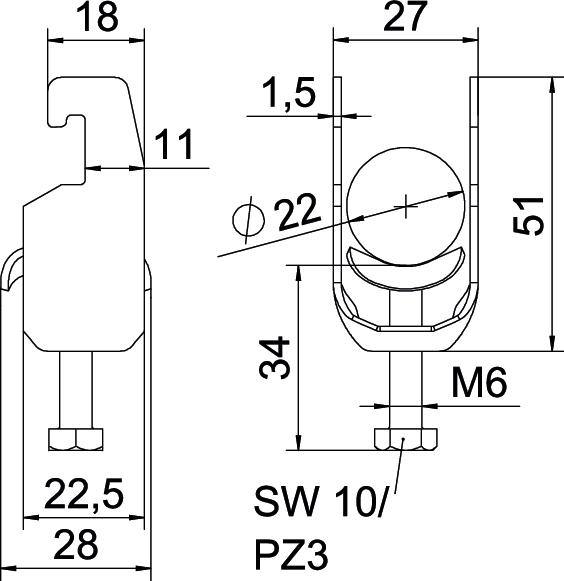

Technische gegevens

Technische gegevens

Aantal kabels/ buizen 1
Afm. H 51 mm
Afmeting G (mm) M6
Breedte 27 mm
CO2-voetafdruk (GWP) van wieg tot poort 0,2899 kg CO₂e / 1 Stuk
Dimensie 16-22mm
Extra materiaal roestvast staal
Extra oppervlak onbehandeld
Halogeenvrij ja
Hoogte 51 mm
Lengte 22,5 mm
Lengte buitenmaat 28 mm
Maat A 22,5 mm
Maat B 27 mm
Maat C 28 mm
Maat L 34 mm
Maat t 1,5 mm
Materiaal Roestvast staal 1.4571
Materiaal van de bak roestvast staal
max. Aandraaimoment 3 Nm
met metalen bak ja
met tegenwand nee
Montagetype Profielrail
Oppervlak blank, nabehandeld
Plaatdikte 1,5 mm
Schroefdraad M6
Sleufbreedte 10 mm
Spanbereik D max. 22 mm
Spanbereik D min. 16 mm
voor buisdiameter max. 22 mm
voor buisdiameter min. 16 mm
voorrail met sleufbreedte (met interval) max. 22 mm
voorrail met sleufbreedte (met interval) mm 18 mm
Alle typen

Alle typen

Type Spanbereik D min. Spanbereik D max. max. Aandraaimoment Art.nr. Aantal kl. VKE
BS-U1-M-12 A4 8 mm 12 mm 3 Nm 1186602
100 Stuks
BS-U1-M-16 A4 12 mm 16 mm 3 Nm 1186609
100 Stuks
BS-U1-M-22 A4 16 mm 22 mm 3 Nm 1186616
100 Stuks
BS-U1-M-28 A4 22 mm 28 mm 3 Nm 1186622
100 Stuks
BS-U1-M-34 A4 28 mm 34 mm 3 Nm 1186629
100 Stuks
BS-U1-M-40 A4 34 mm 40 mm 3 Nm 1186636
100 Stuks
BS-U1-M-46 A4 40 mm 46 mm 5 Nm 1186642
100 Stuks
BS-U1-M-52 A4 46 mm 52 mm 5 Nm 1186649
100 Stuks
BS-U1-M-58 A4 52 mm 58 mm 5 Nm 1186656
100 Stuks
BS-U1-M-64 A4 58 mm 64 mm 5 Nm 1186662
100 Stuks
BS-U1-M-70 A4 64 mm 70 mm 5 Nm 1186669
50 Stuks
BS-U1-M-76 A4 70 mm 76 mm 5 Nm 1186676
25 Stuks
