Beugelklem 2056 U-voet 1-voudig, metalen drukwand, A4

Art.nr. 1186656 | EAN 4012196850600

Terug naar overzicht
Productbeschrijving
Productbeschrijving

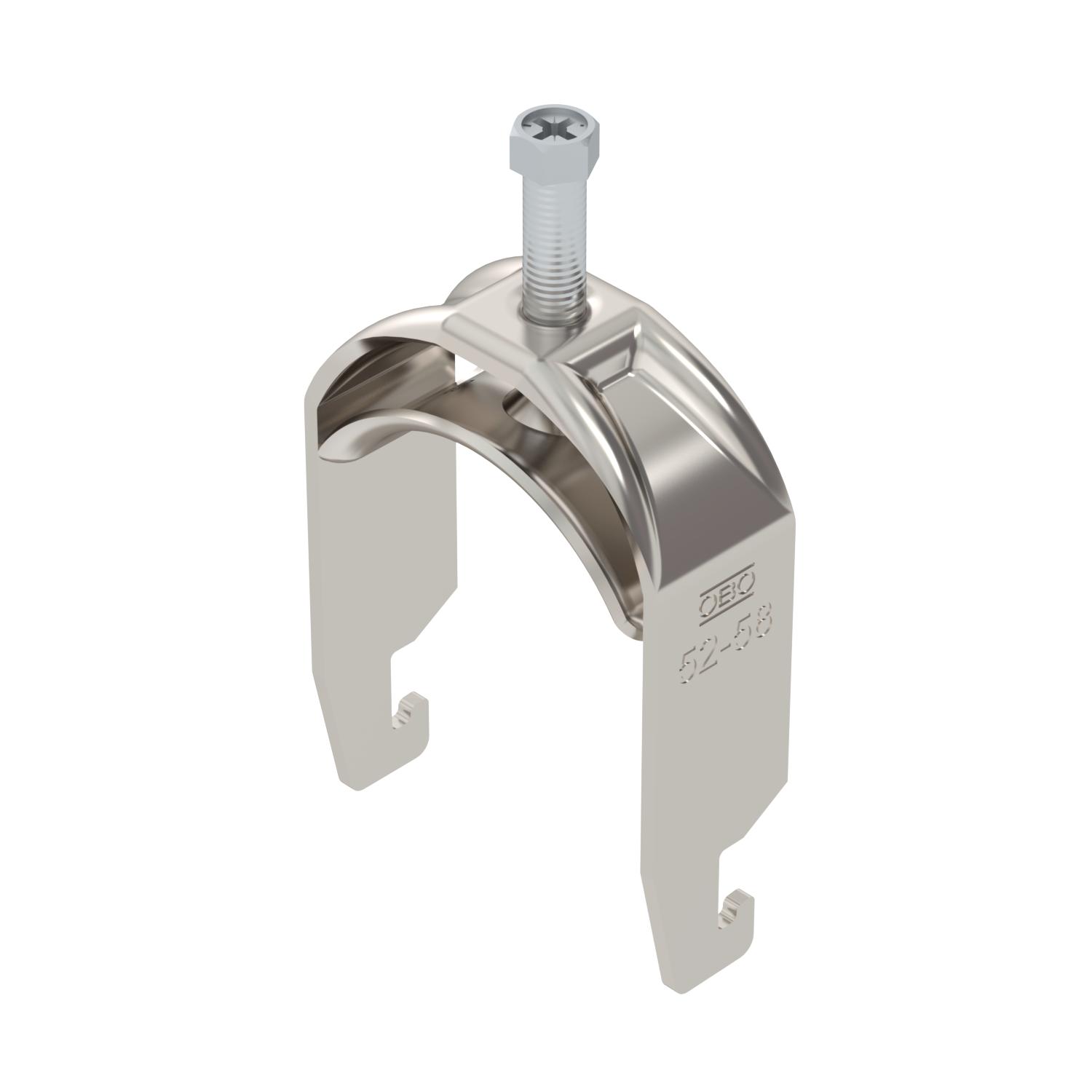

Beugelklem met F-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 18 - 22 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van de drukwand wordt geadviseerd.
  • Halogeenvrij; zonder chloor, fluor en broom
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Beugelklem voor C-profielrail met sleufbreedte 11-12 mm
  • Beugelklem voor C-profielrail met sleufwijdte 18-22 mm
  • Beugelklem voor C-profielrail met sleufwijdte 16-17 mm
  • Sleufbreedte 11-12 mm
  • Sleufbreedte 16-17 mm
  • Sleufbreedte 18 mm
  • Sleufbreedte 22 mm
  • Platstaal
  • Hoekstaal
  • U-staal
Technische gegevens

Technische gegevens

Aantal kabels/ buizen 1
Afm. H 89 mm
Afmeting G (mm) M8
Breedte 64 mm
CO2-voetafdruk (GWP) van wieg tot poort 0,7243 kg CO₂e / 1 Stuk
Dimensie 52-58mm
Extra materiaal roestvast staal
Extra oppervlak onbehandeld
Halogeenvrij ja
Hoogte 89 mm
Lengte 25 mm
Lengte buitenmaat 33 mm

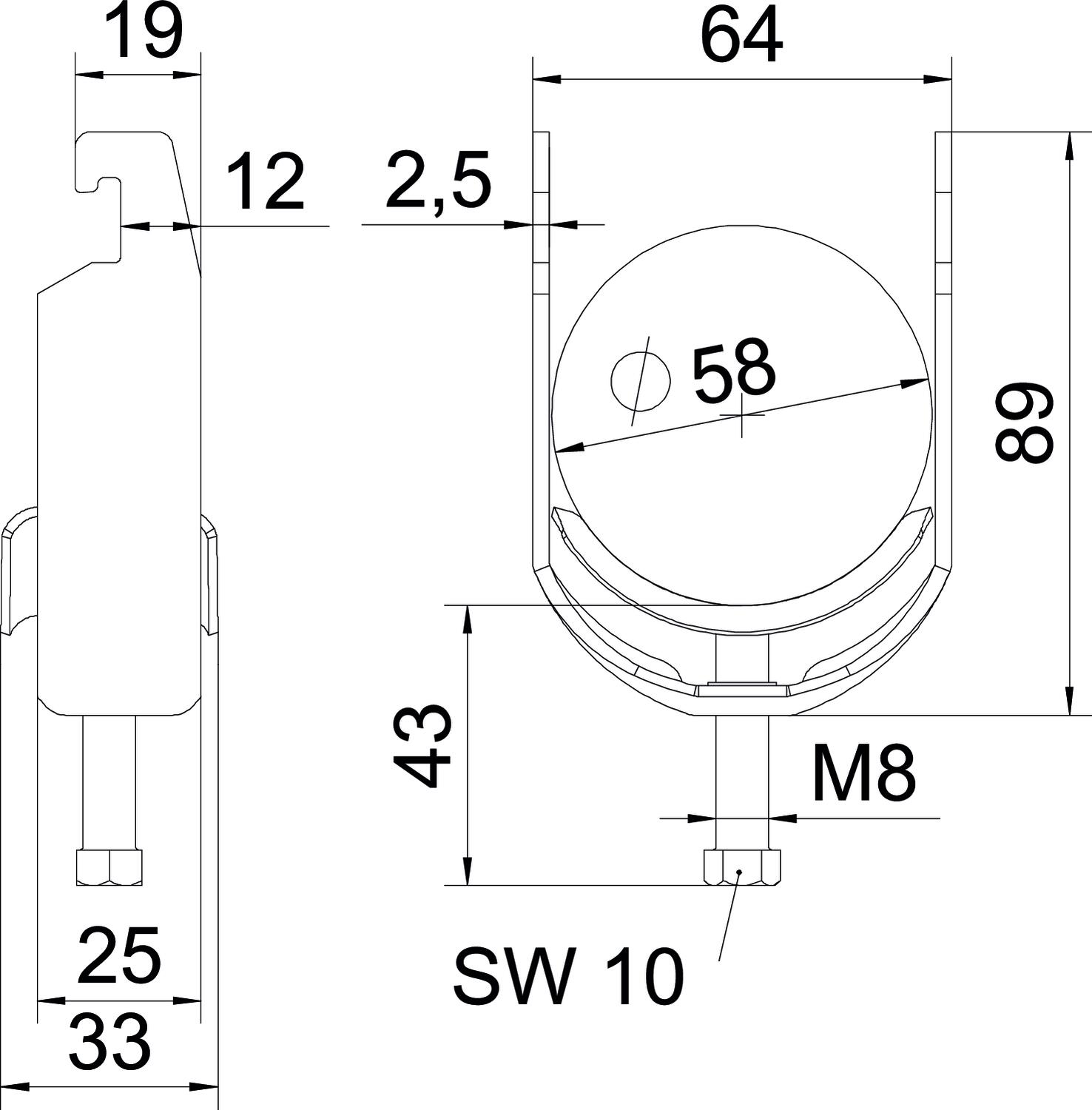

Maat A 25 mm
Maat B 64 mm
Maat C 33 mm
Maat L 43 mm
Maat t 2,5 mm
Materiaal Roestvast staal 1.4571
Materiaal van de bak roestvast staal
max. Aandraaimoment 5 Nm
met metalen bak ja
met tegenwand nee
Montagetype Profielrail
Oppervlak blank, nabehandeld
Plaatdikte 2,5 mm
Schroefdraad M8
Sleufbreedte 10 mm
Spanbereik D max. 58 mm
Spanbereik D min. 52 mm
voor buisdiameter max. 58 mm
voor buisdiameter min. 52 mm
voorrail met sleufbreedte (met interval) max. 22 mm
voorrail met sleufbreedte (met interval) mm 18 mm
Alle typen

Alle typen

Type Spanbereik D min. Spanbereik D max. max. Aandraaimoment Art.nr. Aantal kl. VKE
BS-U1-M-12 A4 8 mm 12 mm 3 Nm 1186602
100 Stuks
BS-U1-M-16 A4 12 mm 16 mm 3 Nm 1186609
100 Stuks
BS-U1-M-22 A4 16 mm 22 mm 3 Nm 1186616
100 Stuks
BS-U1-M-28 A4 22 mm 28 mm 3 Nm 1186622
100 Stuks
BS-U1-M-34 A4 28 mm 34 mm 3 Nm 1186629
100 Stuks
BS-U1-M-40 A4 34 mm 40 mm 3 Nm 1186636
100 Stuks
BS-U1-M-46 A4 40 mm 46 mm 5 Nm 1186642
100 Stuks
BS-U1-M-52 A4 46 mm 52 mm 5 Nm 1186649
100 Stuks
BS-U1-M-58 A4 52 mm 58 mm 5 Nm 1186656
100 Stuks
BS-U1-M-64 A4 58 mm 64 mm 5 Nm 1186662
100 Stuks
BS-U1-M-70 A4 64 mm 70 mm 5 Nm 1186669
50 Stuks
BS-U1-M-76 A4 70 mm 76 mm 5 Nm 1186676
25 Stuks
