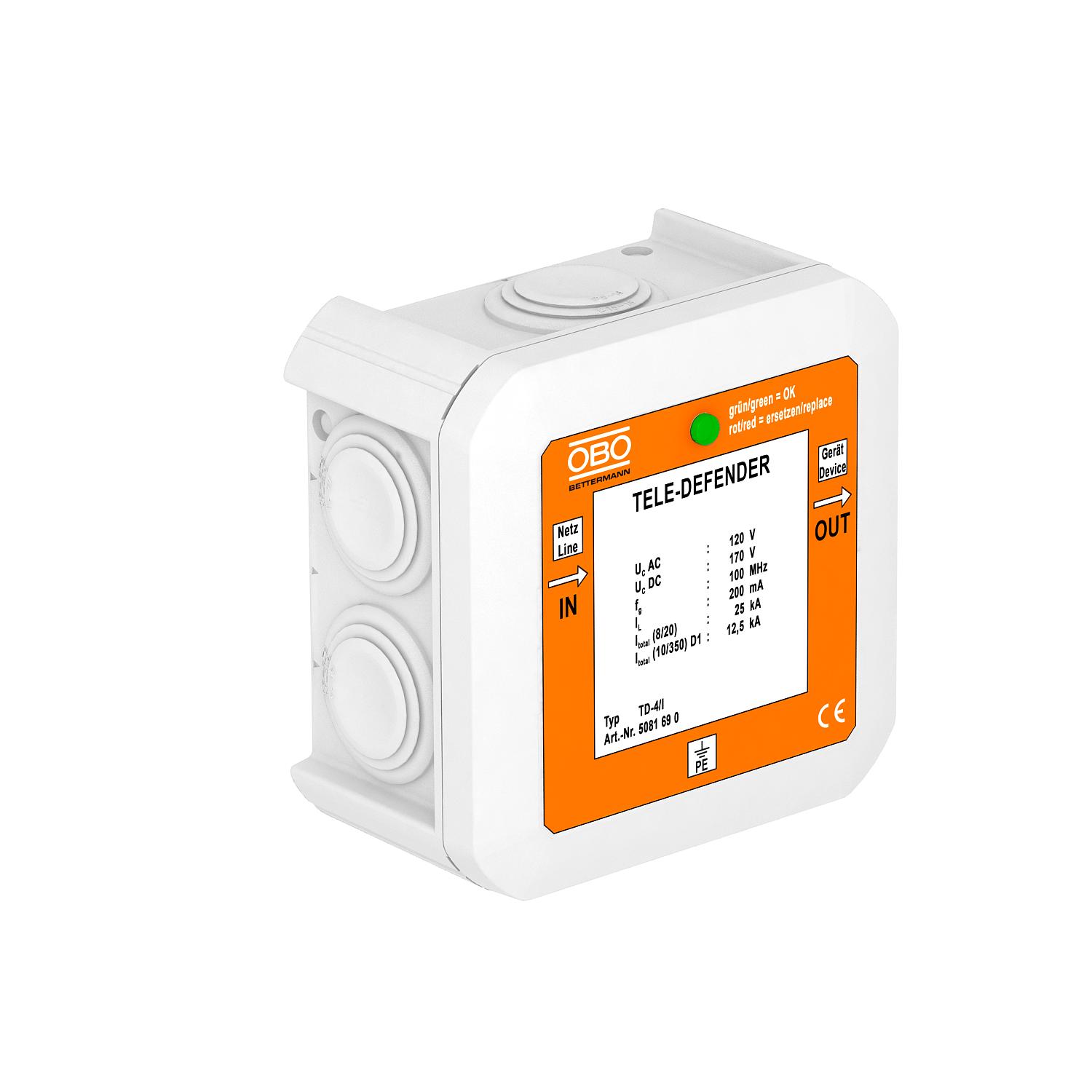

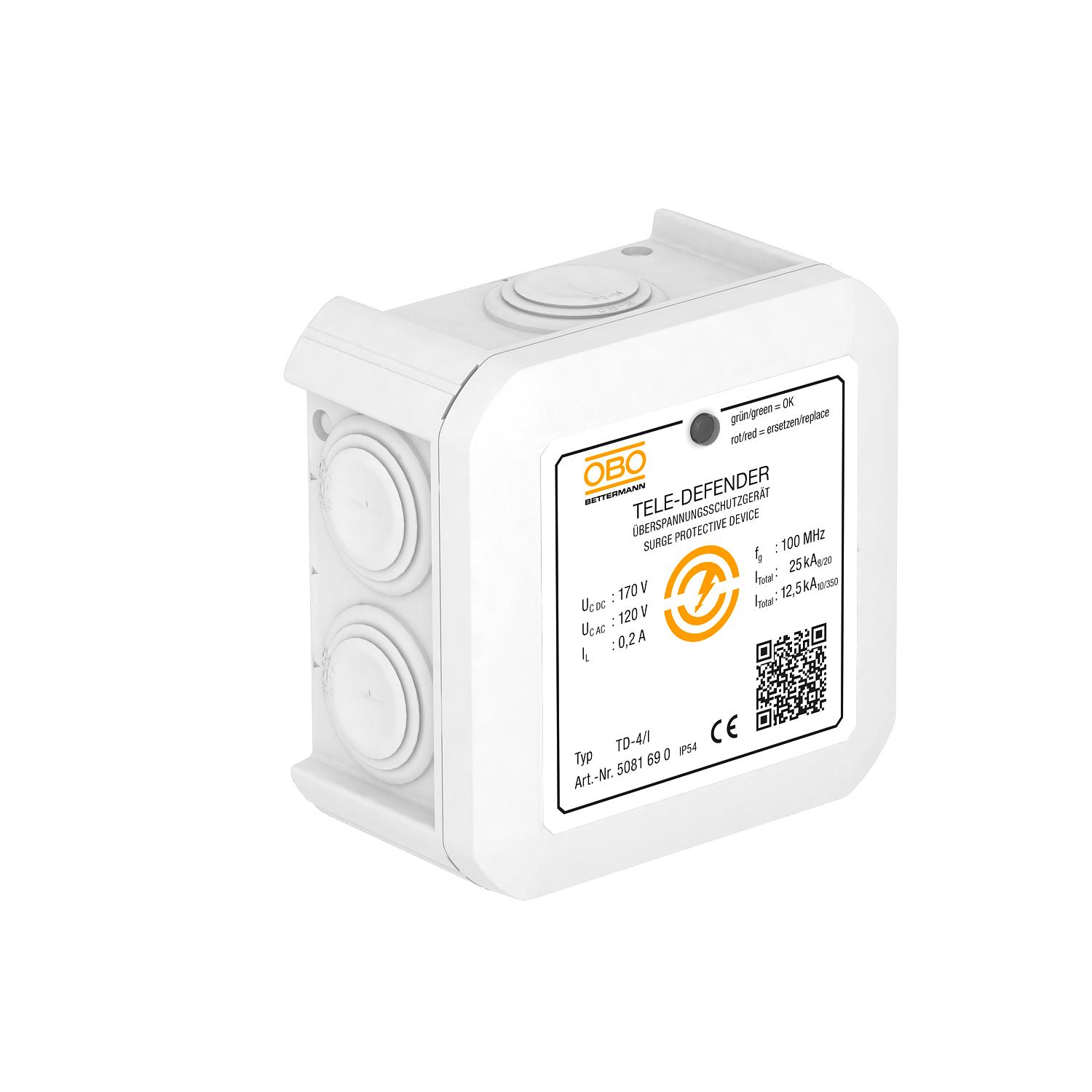

Combi-beveiliging TD-4/l voor ISDN- en DSL-systemen
Art.nr. 5081690 | EAN 4012196034352
- Productbeschrijving
-
ProductbeschrijvingDatakabelbeveiligingsapparaat voor telecommunicatie-installaties
• Hoog beschermingsniveau bij hoge stroombelasting
• "Push-In" klemmen voor snelle installatie
• Geoptimaliseerde bandbreedte voor betrouwbare overdracht
• Opbouwmontage
• Optische functie-indicatie
Toepassing: DSL-systemen, ISDN of analoge telecommunicatie
-
- Technische gegevens
-
Aansluitmogelijkheden
Aansluitdoorsnede flexibel max. 0,75 mm² Aansluitdoorsnede flexibel min. 0,14 mm² Aansluitdoorsnede meeraderig max. 0,75 mm² Aansluitdoorsnede meeraderig min. 0,14 mm² Aansluitdoorsnede vast max. 0,75 mm² Aansluitdoorsnede vast min. 0,14 mm² Aantal polen 4 Afleiderbewaking nee Afscherming indirect Afscherming aansluiting ja Beschermingsgraad IP54 Beschermingsniveau ader - aarde <650 V Beschermingsniveau ader - ader <300 V Beschermingsniveau afscherming - aarde (S-PE) 850 V Capaciteit (ader-aarde) <10 pF Capaciteit (ader-ader) <50 pF CO2-voetafdruk (GWP) van wieg tot poort 0,4171 kg CO2e / 1 Stuk Dimensie 170V Explosieveilige uitvoering nee Grensfrequentie 100 MHz Impulsstroom 2,5 kA Invoegdemping (insertion loss) ≤3 dB Isolatieweerstand >1 MΩ Kategorie Typ 1+2+3 / D1+C2+C1 Kleur wit LPZ 0→3 Materiaal Kunststof Maximale continuespanning AC 120 V Maximale continuspanning DC 170 V Nominale belastingsstroom AC 0,14 A Nominale belastingsstroom DC 0,2 A Piekstroombestendigheid ader - aarde C2: 18 kV / 9 kA (8/20µs) Piekstroombestendigheid ader - ader C2: 18 kV / 9 kA (8/20µs) Signalering op het apparaat optisch SPD conform NEN-EN-IEC 61643-21 klasse I+II+III / D1+C2+C1 Standaard weerstand per ader 9 Ω ± 10 % Steeksysteem RJ11 Telefoon/telecommunicatiecontact nee Temperatuurbereik max. 80 °C Temperatuurbereik min. -40 °C Testnorm IEC 61643-21 Totale afleidstroom (10/350) D1: 12,5 kA Totale afleidstroom (8/20) 25 kA - Alle typen
