Kabelgoot RKS-Magic® 60 A4 3050 | 300 | 60 | 0,75 | ja | roestvrij staal | Roestvast staal 1.4571 | blank, nabehandeld

Kabelgoot RKS-Magic® 60 A4

Art.nr. 6047657 | EAN 4012195706199

Art.nr. / Type

Lengte	3050 mm

Breedte

Hoogte	60 mm

Plaatdikte

Functiebehoud

Kleur	roestvrij staal

Materiaal	Roestvast staal 1.4571

Oppervlak	blank, nabehandeld

Productbeschrijving

Productbeschrijving

Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.

De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.

De perforatie voor de directe draadstangophanging heeft een diameter van 11 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.

Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Bodemperforatie	1
Brandbeveiliging	Functiebehoud kabelspecifieke draagconstructie
Breedte	300 mm
CO2-voetafdruk (GWP) van wieg tot poort	13,64 kg CO2e / 1 Meter
Dimensie	60x300x3050
Effectieve lengte	3000 mm
Functiebehoud	ja
Hoogte	60 mm
Kleur	roestvrij staal
Lengte	3050 mm
Maat B	300 mm
Maat t	100 mm
Maat x	200 mm
Maat y	250 mm
Magnetische afschermingsdemping met deksel	50 dB
Magnetische afschermingsdemping zonder deksel	20 dB

Materiaal	Roestvast staal 1.4571
Met bovenstuk	nee
Montagegat in bodem	ja
NATO Gatenpatroon	nee
Nuttige doorsnede	17800 mm²
Nuttige doorsnede	178 cm²
Oppervlak	blank, nabehandeld
Plaatdikte	0,75 mm
Roestvast staal, gebeitst	nee
Steunafstand 1,0 m	1,2 kN/m
Steunafstand 1,5 m	0,9 kN/m
Steunafstand 2,0 m	0,6 kN/m
Steunafstand 2,5 m	0,4 kN/m
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Belastingsdiagram kabelgoot type RKSM 60

Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Plaatdikte	Functiebehoud	Kleur	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
RKSM 610 A4	3050 mm	100 mm	60 mm	0,75 mm	ja	roestvrij staal	Roestvast staal 1.4571	blank, nabehandeld	6047614	m	3 m
RKSM 615 A4	3050 mm	150 mm	60 mm	0,75 mm	ja	roestvrij staal	Roestvast staal 1.4571	blank, nabehandeld	6047633	m	3 m
RKSM 620 A4	3050 mm	200 mm	60 mm	0,75 mm	ja	roestvrij staal	Roestvast staal 1.4571	blank, nabehandeld	6047641	m	3 m
RKSM 630 A4	3050 mm	300 mm	60 mm	0,75 mm	ja	roestvrij staal	Roestvast staal 1.4571	blank, nabehandeld	6047657	m	3 m
RKSM 640 A4	3050 mm	400 mm	60 mm	0,9 mm	nee	roestvrij staal	Roestvast staal 1.4571	blank, nabehandeld	6047692	m	3 m
RKSM 650 A4	3050 mm	500 mm	60 mm	0,9 mm	nee	roestvrij staal	Roestvast staal 1.4571	blank, nabehandeld	6047722	m	3 m
RKSM 660 A4	3050 mm	600 mm	60 mm	0,9 mm	nee	roestvrij staal	Roestvast staal 1.4571	blank, nabehandeld	6047738	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

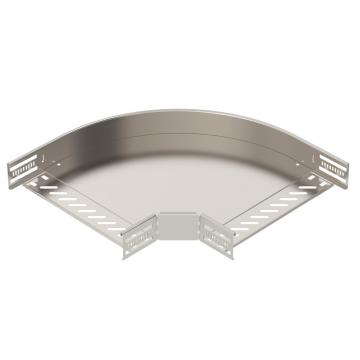

90°-bocht 60 A4	RB 90 630 A4	6036656	Stuks	1 Stuks

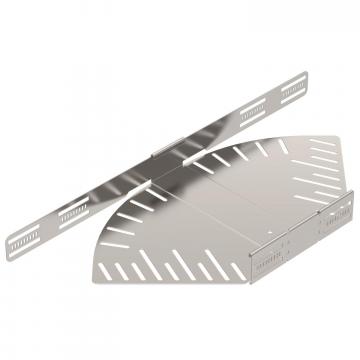

Bocht in hoek verstelbaar 60 A4	RB W 630 A4	6037176	Stuks	1 Stuks

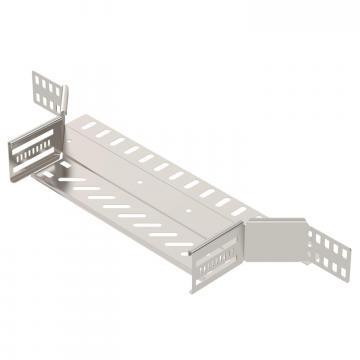

Aanbouw-aftakstuk 60 A4	RAA 630 A4	6042377	Stuks	1 Stuks

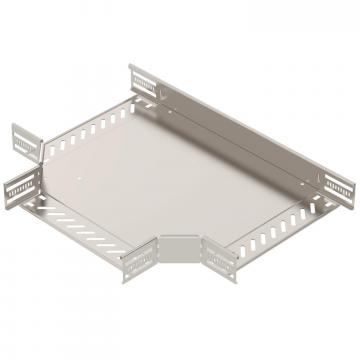

T-stuk 60 A4	RT 630 A4	6038184	Stuks	1 Stuks

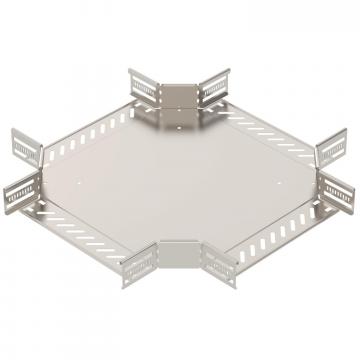

Kruising 60/300 A4	RK 630 A4	7027524	Stuks	1 Stuks
Deksel met draaigrendel A4	DRL 300 A4	6052983	m	3 m
Scheidingsschot 60 A4	TSG 60 A4	6062086	m	3 m
