Kabelgoot RKS-Magic® 60 A4 3050 | 600 | 60 | 0,9 | nee | roestvrij staal | Roestvast staal 1.4571 | blank, nabehandeld

Kabelgoot RKS-Magic® 60 A4

Art.nr. 6047738 | EAN 4012195706298

Art.nr. / Type

Lengte	3050 mm

Breedte

Hoogte	60 mm

Plaatdikte

Functiebehoud

Kleur	roestvrij staal

Materiaal	Roestvast staal 1.4571

Oppervlak	blank, nabehandeld

Productbeschrijving

Productbeschrijving

Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.

De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.

De perforatie voor de directe draadstangophanging heeft een diameter van 11 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.

Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Bodemperforatie	1
Breedte	600 mm
CO2-voetafdruk (GWP) van wieg tot poort	25,6436 kg CO2e / 1 Meter
Dimensie	60x600x3050
Effectieve lengte	3000 mm
Functiebehoud	nee
Hoogte	60 mm
Kleur	roestvrij staal
Lengte	3050 mm
Maat B	600 mm
Maat t	400 mm
Maat x	450 mm
Maat y	550 mm
Magnetische afschermingsdemping met deksel	50 dB
Magnetische afschermingsdemping zonder deksel	20 dB
Materiaal	Roestvast staal 1.4571

Met bovenstuk	nee
Montagegat in bodem	ja
NATO Gatenpatroon	nee
Nuttige doorsnede	358 cm²
Nuttige doorsnede	35800 mm²
Oppervlak	blank, nabehandeld
Plaatdikte	0,9 mm
Roestvast staal, gebeitst	nee
Steunafstand 1,0 m	2,1 kN/m
Steunafstand 1,5 m	1,35 kN/m
Steunafstand 2,0 m	0,9 kN/m
Steunafstand 2,5 m	0,6 kN/m
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Belastingsdiagram kabelgoot type RKSM 60

Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Plaatdikte	Functiebehoud	Kleur	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
RKSM 610 A4	3050 mm	100 mm	60 mm	0,75 mm	ja	roestvrij staal	Roestvast staal 1.4571	blank, nabehandeld	6047614	m	3 m
RKSM 615 A4	3050 mm	150 mm	60 mm	0,75 mm	ja	roestvrij staal	Roestvast staal 1.4571	blank, nabehandeld	6047633	m	3 m
RKSM 620 A4	3050 mm	200 mm	60 mm	0,75 mm	ja	roestvrij staal	Roestvast staal 1.4571	blank, nabehandeld	6047641	m	3 m
RKSM 630 A4	3050 mm	300 mm	60 mm	0,75 mm	ja	roestvrij staal	Roestvast staal 1.4571	blank, nabehandeld	6047657	m	3 m
RKSM 640 A4	3050 mm	400 mm	60 mm	0,9 mm	nee	roestvrij staal	Roestvast staal 1.4571	blank, nabehandeld	6047692	m	3 m
RKSM 650 A4	3050 mm	500 mm	60 mm	0,9 mm	nee	roestvrij staal	Roestvast staal 1.4571	blank, nabehandeld	6047722	m	3 m
RKSM 660 A4	3050 mm	600 mm	60 mm	0,9 mm	nee	roestvrij staal	Roestvast staal 1.4571	blank, nabehandeld	6047738	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

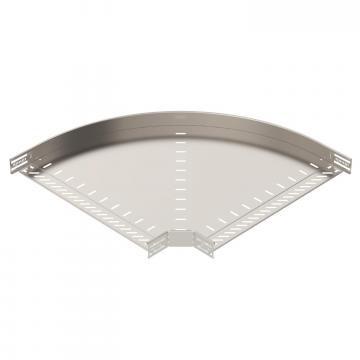

90°-bocht 60 A4	RB 90 660 A4	6036662	Stuks	1 Stuks

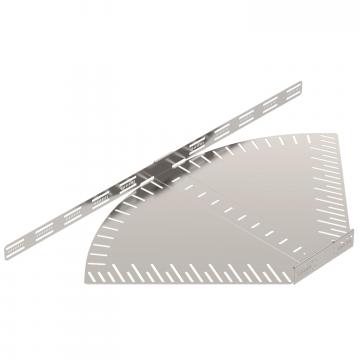

Bocht in hoek verstelbaar 60 A4	RB W 660 A4	6037182	Stuks	1 Stuks

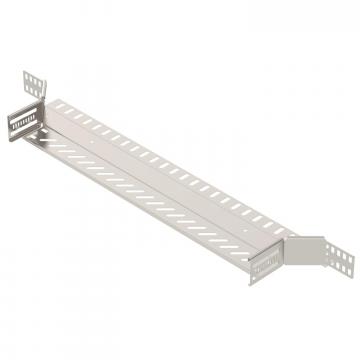

Aanbouw-aftakstuk 60 A4	RAA 660 A4	6042383	Stuks	1 Stuks

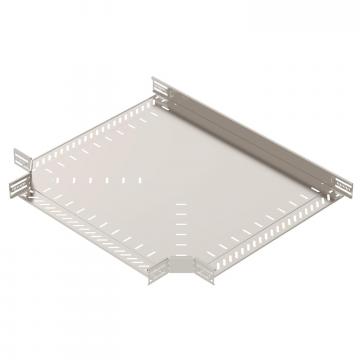

T-stuk 60 A4	RT 660 A4	6038190	Stuks	1 Stuks

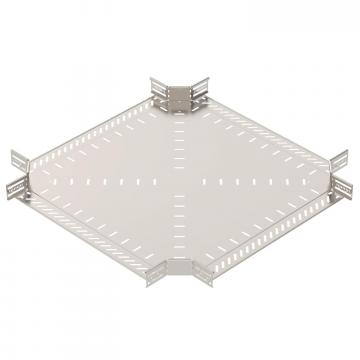

Kruising 60/600 A4	RK 660 A4	7027530	Stuks	1 Stuks
Deksel met draaigrendel A4	DRL 600 A4	6052986	m	3 m
Scheidingsschot 60 A4	TSG 60 A4	6062086	m	3 m
Bocht variabel Magic 60 A4	RBMV 660 A4	6040552	Stuks	1 Stuks
