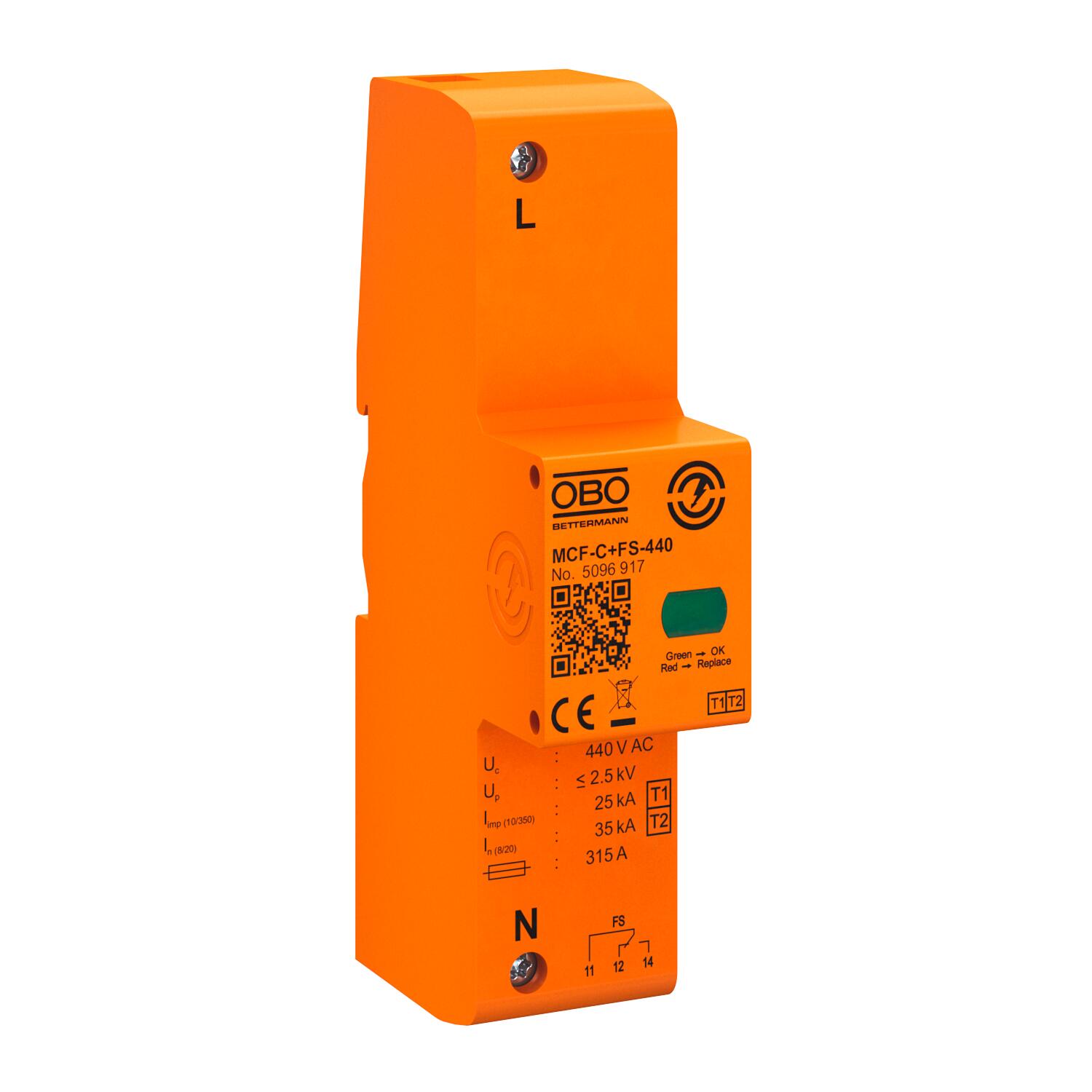

Lightning current arrester MCF-C
Art.nr. 5096917 | EAN 4012197431808
- Productbeschrijving
-
ProductbeschrijvingCombi-afleider, bliksemstroomafleider type 1
• Beveiligingsniveau < 1,3 kV maakt apparaatbeveiliging mogelijk
• Voor bliksembeveiligingspotentiaalvereffening conform VDE 0185-305 (IEC 62305)
• Bliksemstroomafleidvermogen 50 kA (10/350) per fase en tot 150 kA (10/350) totaal
• Netvolgstroomdoofvermogen 25 kA Ipeak, afleidervoorzekering tot 500 A gL/gG
• Geschikt voor toepassing voor de meter conform VDEW-richtlijn
• Ingekapselde, niet uitblazende vonkenbrug voor toepassing in verdeelborden
Toepassing: industriële installaties en gebouwen met externe bliksembeveiliging van de hoogste klasse I t/m IV.
* Compleet = module en bodemdeel
-
- Technische gegevens
-
Aansluitmogelijkheden

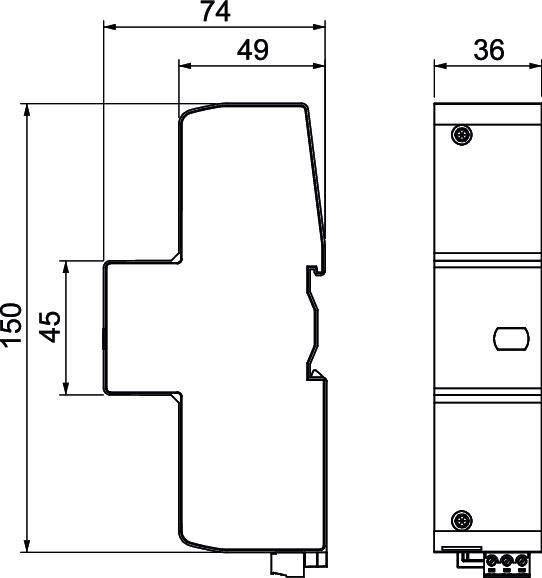

Aansluitdoorsnede FM-klemmen max. 16 AWG Aansluitdoorsnede FM-klemmen max. 1,5 mm² Aansluitdoorsnede FM-klemmen min. 0,5 mm² Aansluitdoorsnede FM-klemmen min. 21 AWG Aderdoorsnede flexibel (soepel) max. 3 AWG Aderdoorsnede flexibel (soepel) max. 25 mm² Aderdoorsnede flexibel (soepel) min. 6 mm² Aderdoorsnede flexibel (soepel) min. 10 AWG Afstandssignalisatie ja Bedrijfstemperatuur max. 80 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP20 Beschermingsniveau [L-N] ≤2,5 Bliksempiekstroom (10/350 μs) 25 kA Breedte 36 mm CO2-voetafdruk (GWP) van wieg tot poort 0,6563 kg CO2e / 1 Stuk Dimensie 440V Doorsnede geleider vast (een-/meeraderig) max. 2 AWG Doorsnede geleider vast (een-/meeraderig) max. 35 mm² Doorsnede geleider vast (een-/meeraderig) min. 10 AWG Doorsnede geleider vast (een-/meeraderig) min. 6 mm² FM-contacten Wisselaar Geïntegreerde voorzekering nee Geschikt voor gebruik buiten nee Hoogte 74,5 mm Kleur oranje Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde 50 kA eff Lengte 150 mm Luchtvochtigheid max. 95 % Luchtvochtigheid min. 5 % Max. netzijdige overstroombeveiliging 315 A gL/gG Maximale continuespanning AC 440 V Maximale continuspanning (L-N) 440 V Maximale voorverzekering 315 A Montagetype DIN-rail 35 mm Netvorm DC nee Netvorm IT ja Netvorm overig nee Netvorm TN ja Netvorm TN-C ja Netvorm TN-C-S ja Netvorm TN-S ja Netvorm TT ja Nominale afleidstootstroom (8/20 μs) 35 kA Nominale afleidstootstroom (8/20 μs) [L-N] 35 kA Nominale spanning AC (50/60 Hz) 400 V Schakelvermogen AC 230 V; 0,5 A Schakelvermogen DC 230 V; 0,1 A / 75 V; 0,5 A Signalering op het apparaat optisch SPD conform NEN-EN-IEC 61643-1 klasse I+II SPD volgens EN 61643-11 Type 1 + 2 Temperatuurbereik max. 80 °C Temperatuurbereik min. -40 °C Testklasse type 1 ja TOV-spanning [L-N] - fail-safe modus - 120 min 760 V TOV-spanning [L-N] - withstand mode - 5 s 580 V Uitblazend nee Uitvoering van de polen 1 Volgstroomblusvermogen (eff) [N-PE] 50 kA - Alle typen
