Lightning current arrester MCF-C
Art.nr. 5096915 | EAN 4012197431785
- Productbeschrijving
-
ProductbeschrijvingCombi-afleider, bliksemstroomafleider type 1
• Beveiligingsniveau < 1,3 kV maakt apparaatbeveiliging mogelijk
• Voor bliksembeveiligingspotentiaalvereffening conform VDE 0185-305 (IEC 62305)
• Bliksemstroomafleidvermogen 50 kA (10/350) per fase en tot 150 kA (10/350) totaal
• Netvolgstroomdoofvermogen 25 kA Ipeak, afleidervoorzekering tot 500 A gL/gG
• Geschikt voor toepassing voor de meter conform VDEW-richtlijn
• Ingekapselde, niet uitblazende vonkenbrug voor toepassing in verdeelborden
Toepassing: industriële installaties en gebouwen met externe bliksembeveiliging van de hoogste klasse I t/m IV.
* Compleet = module en bodemdeel
-
- Technische gegevens
-
Aansluitmogelijkheden

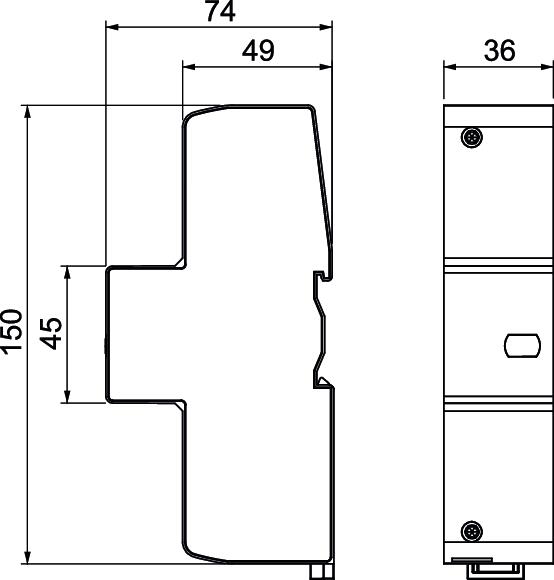

Aderdoorsnede flexibel (soepel) max. 3 AWG Aderdoorsnede flexibel (soepel) max. 25 mm² Aderdoorsnede flexibel (soepel) min. 6 mm² Aderdoorsnede flexibel (soepel) min. 10 AWG Afstandssignalisatie nee Bedrijfstemperatuur max. 80 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP20 Beschermingsniveau [L-N] ≤2,5 Bliksempiekstroom (10/350 μs) 25 kA Breedte 36 mm CO2-voetafdruk (GWP) van wieg tot poort 0,6491 kg CO2e / 1 Stuk Dimensie 440V Doorsnede geleider vast (een-/meeraderig) max. 35 mm² Doorsnede geleider vast (een-/meeraderig) max. 2 AWG Doorsnede geleider vast (een-/meeraderig) min. 6 mm² Doorsnede geleider vast (een-/meeraderig) min. 10 AWG Geïntegreerde voorzekering nee Geschikt voor gebruik buiten nee Hoogte 74,5 mm Kleur oranje Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde 50 kA eff Lengte 150 mm Luchtvochtigheid max. 95 % Luchtvochtigheid min. 5 % Max. netzijdige overstroombeveiliging 315 A gL/gG Maximale continuespanning AC 440 V Maximale continuspanning (L-N) 440 V Maximale voorverzekering 315 A Montagetype DIN-rail 35 mm Netvorm DC nee Netvorm IT ja Netvorm overig nee Netvorm TN ja Netvorm TN-C ja Netvorm TN-C-S ja Netvorm TN-S ja Netvorm TT ja Nominale afleidstootstroom (8/20 μs) 35 kA Nominale afleidstootstroom (8/20 μs) [L-N] 35 kA Nominale spanning AC (50/60 Hz) 400 V Signalering op het apparaat optisch SPD conform NEN-EN-IEC 61643-1 klasse I+II SPD volgens EN 61643-11 Type 1 + 2 Temperatuurbereik max. 80 °C Temperatuurbereik min. -40 °C Testklasse type 1 ja TOV-spanning [L-N] - fail-safe modus - 120 min 760 V TOV-spanning [L-N] - withstand mode - 5 s 580 V Uitblazend nee Uitvoering van de polen 1 Volgstroomblusvermogen (eff) [N-PE] 50 kA - Alle typen
