- Productbeschrijving
-
Productbeschrijving

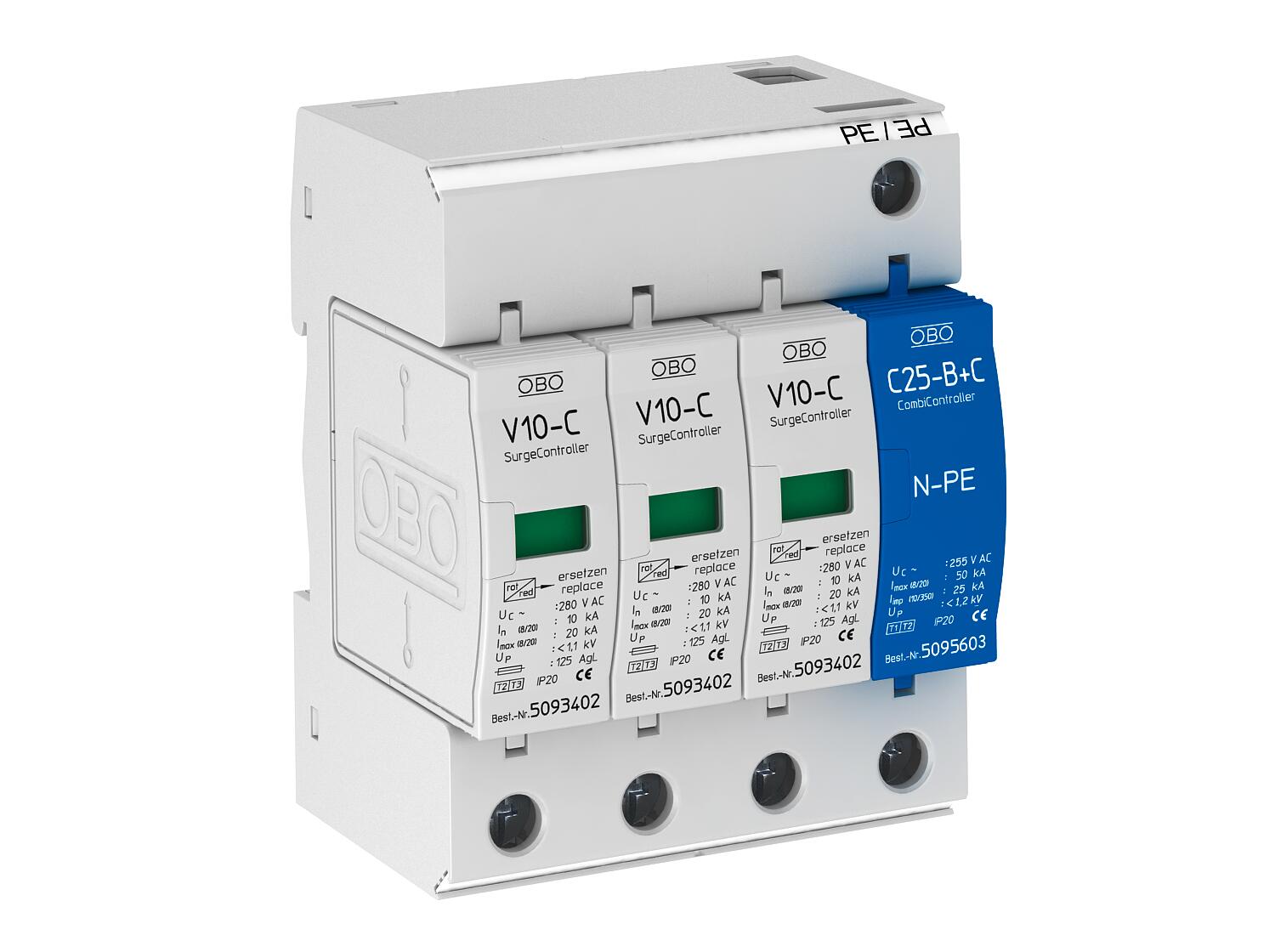

Overspanningsafleider type 2+3
• Complete eenheid, bestaande uit modules en bodemdeel, voorgemonteerd en aansluitklaar
• Geschikt voor TN-S en TT-netwerksystemen
• Incl. thermische en dynamische scheidingsinrichting
• Met optische defectindicatie
• Hoge stroomgeleidbaarheid bij lange levensduur
• Gemarkeerde aansluitingen
Toepassingsvoorbeeld: woongebouwen, eengezinswoning
- Technische gegevens
-
Technische gegevens
Aanspreektijd <25 ns Afstandssignalisatie nee Bedrijfstemperatuur max. 80 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP20 Dimensie 280V Doorsnede geleider vast (een-/meeraderig) max. 35 mm² LPZ 1→3 Maximale afleidstootstroom (8/20 μs) 20 kA Maximale afleidstootstroom (8/20 μs) [L-N] 20 kA Maximale afleidstootstroom (8/20 μs) [N-PE] 50 kA Maximale continuespanning AC 280 Maximale continuspanning (N-PE) 255 V Maximale voorverzekering 125 A Montagetype DIN-rail 35 mm Netvorm overige Netvorm TN ja Netvorm TN-C-S ja Netvorm TN-S ja Netvorm TT ja Nominale afleidstootstroom (8/20 μs) 10 kA Nominale afleidstootstroom (8/20 μs) [L-N] 10 kA Nominale afleidstootstroom (8/20 μs) [N-PE] 30 kA Nominale spanning AC (50/60 Hz) 230 V Signalering op het apparaat optisch SPD conform NEN-EN-IEC 61643-1 klasse II+III SPD volgens EN 61643-11 Type 2+3 Testklasse type 2 ja Uitblazend nee Uitvoering van de polen 3+N/PE Aansluitmogelijkheden
Afleidstroom (8/20 µs) [totaal] 40 kA Doorsnede geleider vast (een-/meeraderig) min. 2,5 mm² Max. netzijdige overstroombeveiliging 125 - Alle typen
- Downloads
-
Specificatieblad V10-C 3+NPE / 5094920 , 0.35MB , pdfCatalogus Überspannungsschutz , 28.42MB , pdfREACH Conformiteitsverklaring V10-C 3+NPE / 5094920 , 0.12MB , pdfRoHS Conformiteitsverklaring V10-C 3+NPE / 5094920 , 0.12MB , pdf
