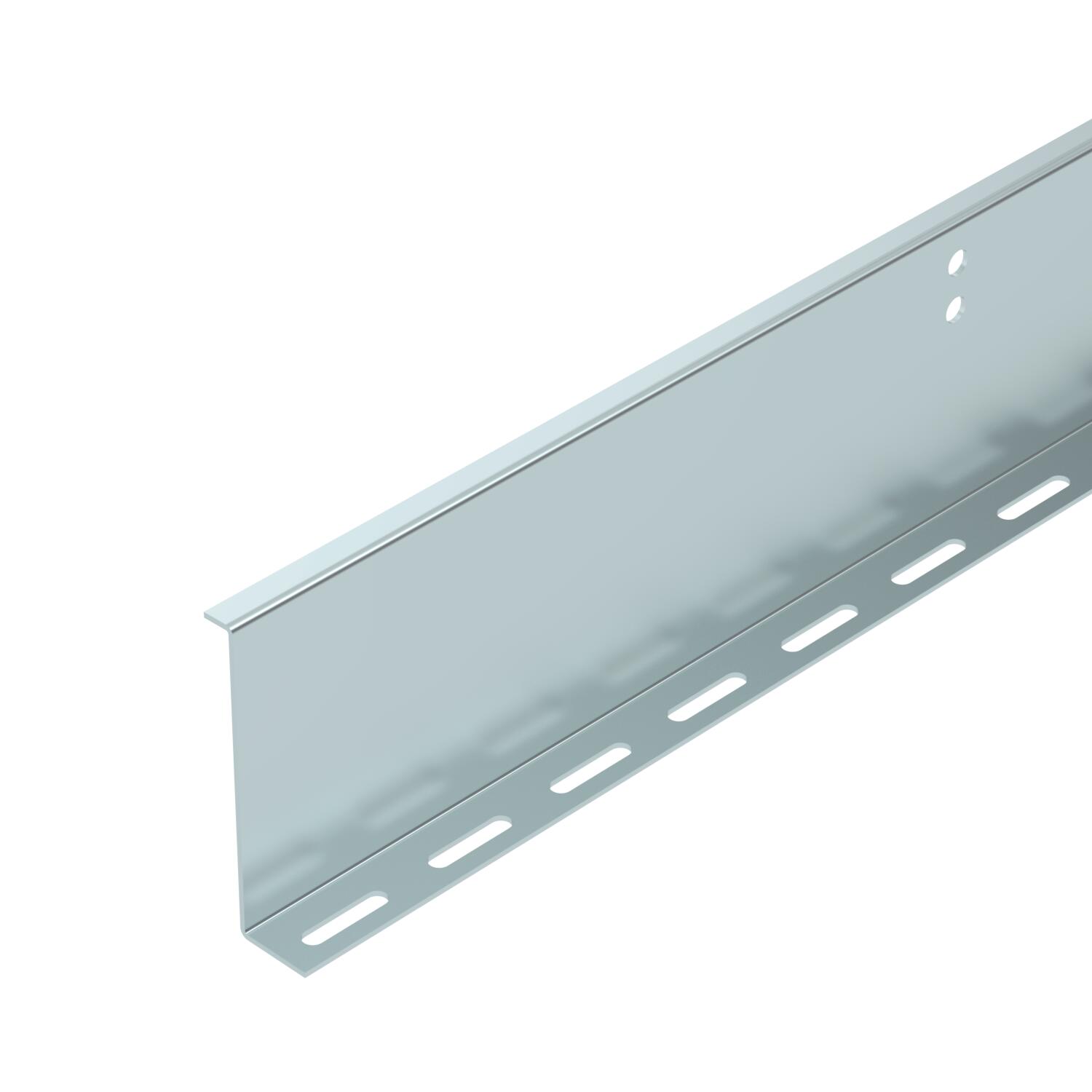

Scheidingsschot, Z-vorm 110 FS
Art.nr. 6062391 | EAN 4012196147779
- Productbeschrijving
-
ProductbeschrijvingScheidingsschot voor het beloopbare kabelgootsysteem BKRS. Bevestiging met platkopschroeven M6 x 12 mm in de bodemperforatie.
Vanaf een breedte van 200 mm moet een scheidingsschot bij een maximale vakgrootte van 220 mm worden gebruikt.
Vanaf een breedte van 500 mm moeten twee scheidingsschotten bij een maximale compartimentgrootte van 220 mm worden gebruikt.
-
- Technische gegevens
-

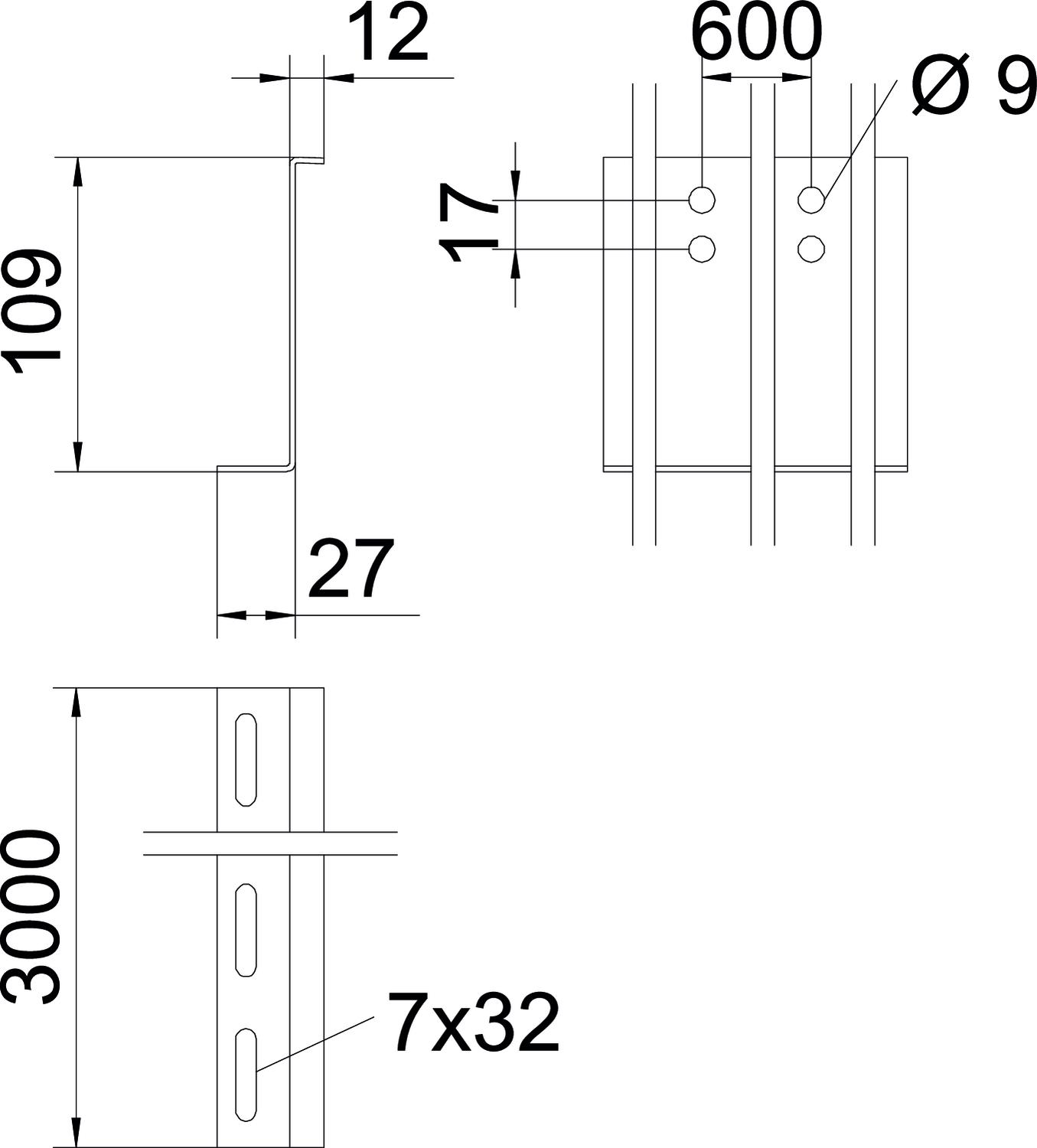

Afmetingen
Afm. H 110 mm Bevestigingsgat (ETIM) ja Breedte 34 mm CO2-voetafdruk (GWP) van wieg tot poort 4,8834 kg CO2e / 1 Meter Dimensie 110x2x3000 Functiebehoud nee Geschikt voor draadgoot nee Geschikt voor kabelgoot ja Geschikt voor kabelladder nee Hoogte 4 in Hoogte 109 mm Kleur zink Lengte 10 ft Lengte 3000 mm Maat L 3000 mm Materiaal Staal Oppervlak bandverzinkt Plaatdikte 2 mm Roestvast staal, gebeitst nee Type bevestiging schroefbaar Uitvoering Overige - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
Specificatieblad TSG110Z BKRS FS / 6062391 , 0.21MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfCatalogus Cable support systems , 54.52MB , pdfEU Conformiteitsverklaring TSG110Z BKRS FS / 6062391 , 0.13MB , pdfUK Conformiteitsverklaring TSG110Z BKRS FS / 6062391 , 0.09MB , pdfREACH Conformiteitsverklaring TSG110Z BKRS FS / 6062391 , 0.12MB , pdfRoHS Conformiteitsverklaring TSG110Z BKRS FS / 6062391 , 0.13MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdfMontagehandleiding BKRS walkable cable tray systems , 5.36MB , pdf
