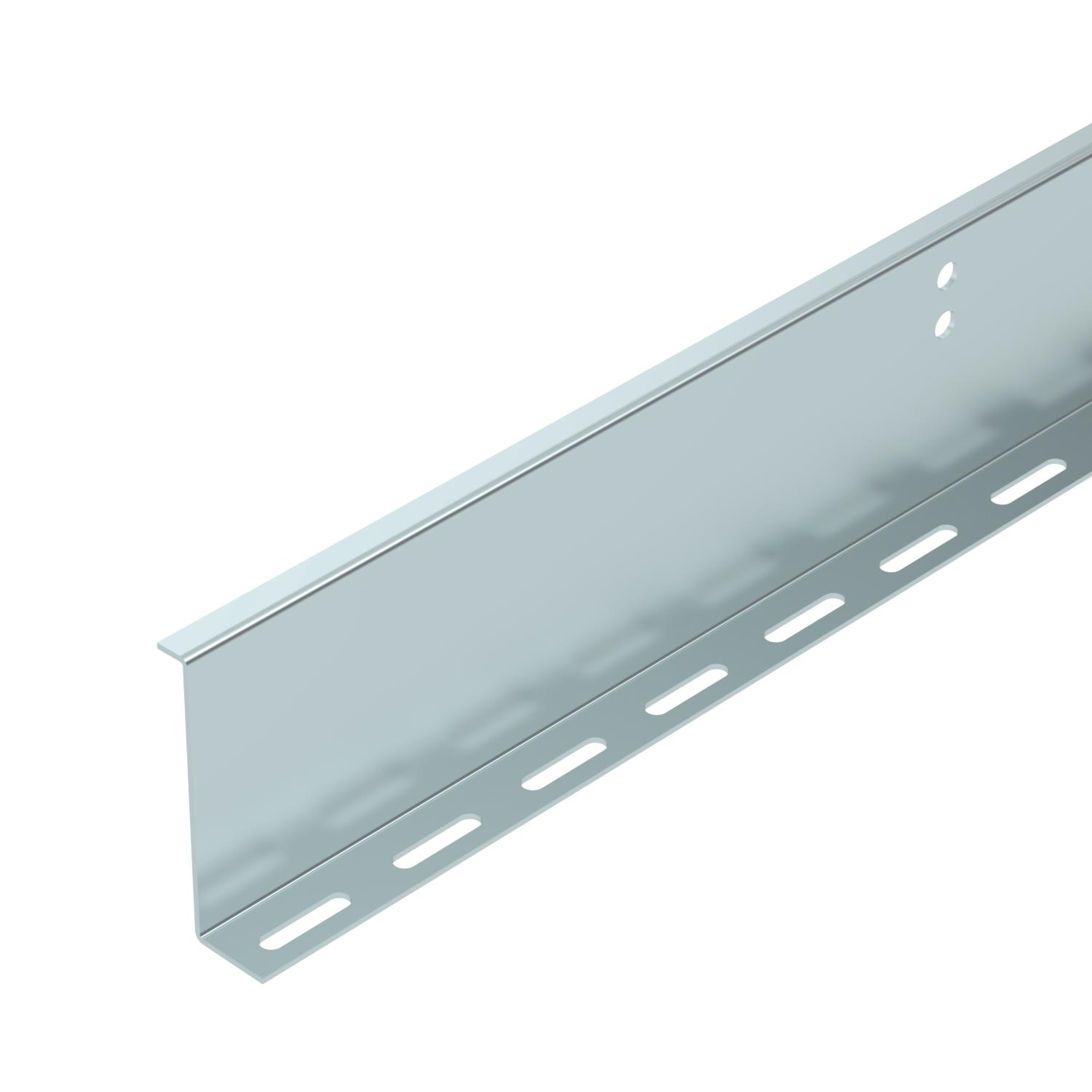

Scheidingsschot, Z-vorm 100 FS
Art.nr. 6062390 | EAN 4012196341788
- Productbeschrijving
-
ProductbeschrijvingScheidingsschot voor het beloopbare kabelgootsysteem BKRS. Bevestiging met platkopbouten M6 x 12 mm in de bodemperforatie.
Vanaf een breedte van 200 mm moet een scheidingsschot bij een maximale vakgrootte van 220 mm worden gebruikt.
Vanaf een breedte van 500 mm moeten twee scheidingsschotten bij een maximale vakgrootte van 220 mm worden gebruikt.
-
- Technische gegevens
-

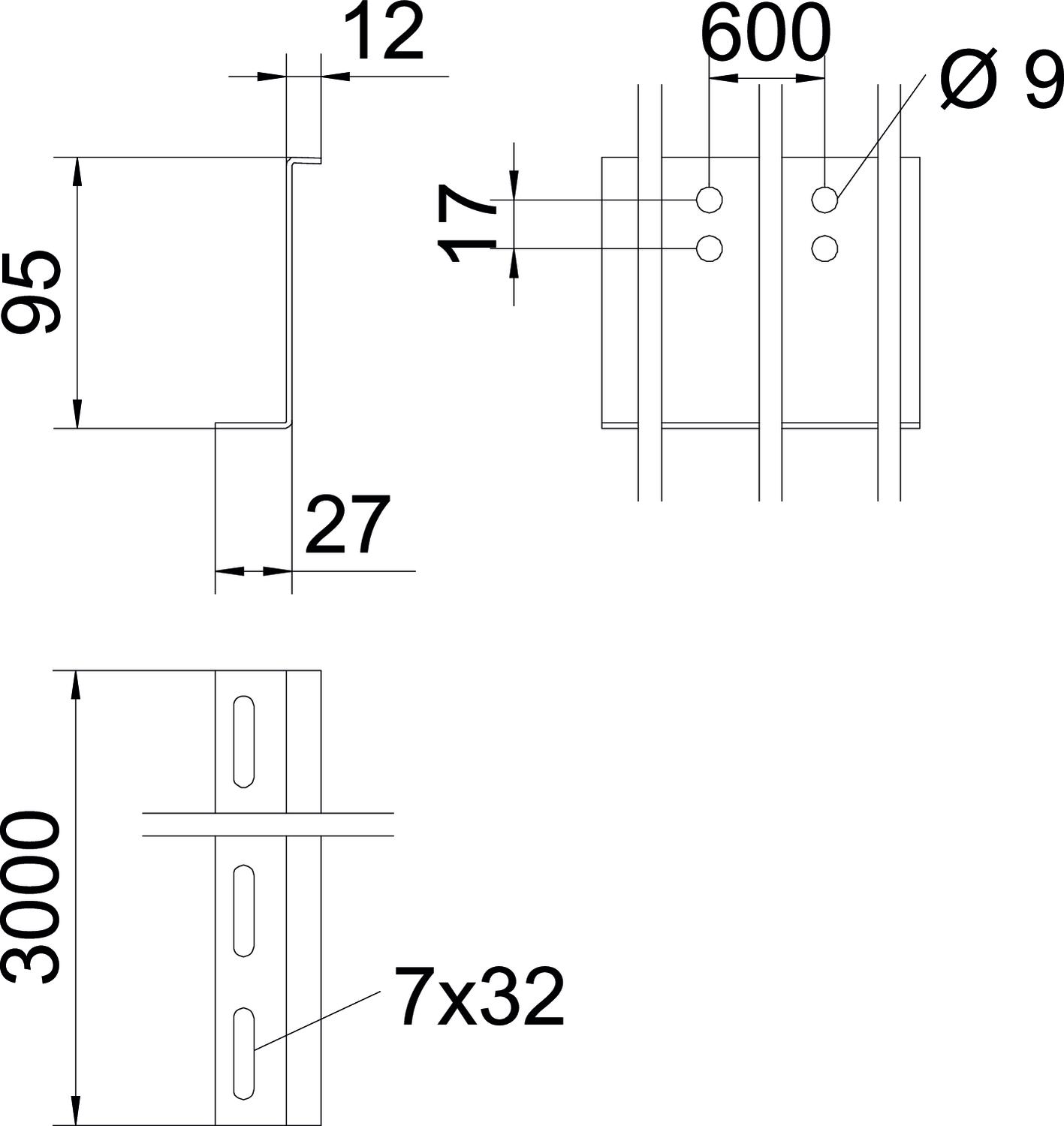

Afmetingen
Afm. H 100 mm Bevestigingsgat (ETIM) ja Breedte 34 mm CO2-voetafdruk (GWP) van wieg tot poort 4,3791 kg CO2e / 1 Meter Dimensie 100x2x3000 Functiebehoud nee Geschikt voor draadgoot nee Geschikt voor kabelgoot ja Geschikt voor kabelladder nee Hoogte 4 in Hoogte 95 mm Kleur zink Lengte 3000 mm Lengte 10 ft Maat L 3000 mm Materiaal Staal Oppervlak bandverzinkt Plaatdikte 2 mm Roestvast staal, gebeitst nee Uitvoering Overige - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
Specificatieblad TSG100Z BKRS FS / 6062390 , 0.21MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfCatalogus Cable support systems , 54.52MB , pdfEU Conformiteitsverklaring TSG100Z BKRS FS / 6062390 , 0.13MB , pdfUK Conformiteitsverklaring TSG100Z BKRS FS / 6062390 , 0.09MB , pdfREACH Conformiteitsverklaring TSG100Z BKRS FS / 6062390 , 0.12MB , pdfRoHS Conformiteitsverklaring TSG100Z BKRS FS / 6062390 , 0.12MB , pdfMontagehandleiding Montagehandleiding kabelladdersystemen , 6.45MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdfMontagehandleiding BKRS walkable cable tray systems , 5.36MB , pdf
