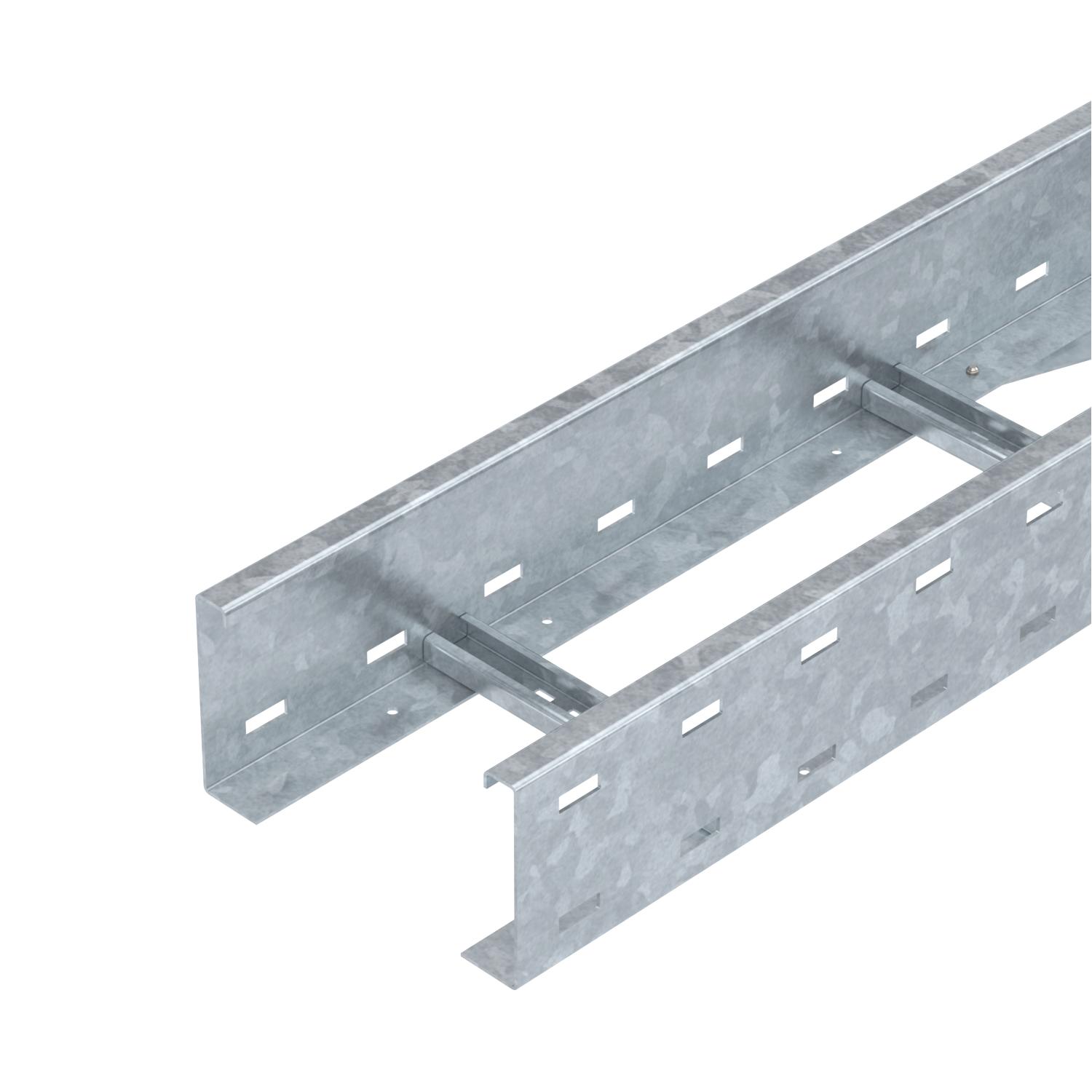

Verspankabelladder WKLG 110 FT
Art.nr. 6311059 | EAN 4012196883332
- Productbeschrijving
-
ProductbeschrijvingVerspankabelladder, met geperforeerde zijkant, met een zijhoogte van 110 mm. Bevestiging van kabels en leidingen met beugelklem type 2056.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Verbinders type WRVL 110 moeten afzonderlijk worden besteld.
-
- Technische gegevens
-
Technische gegevens

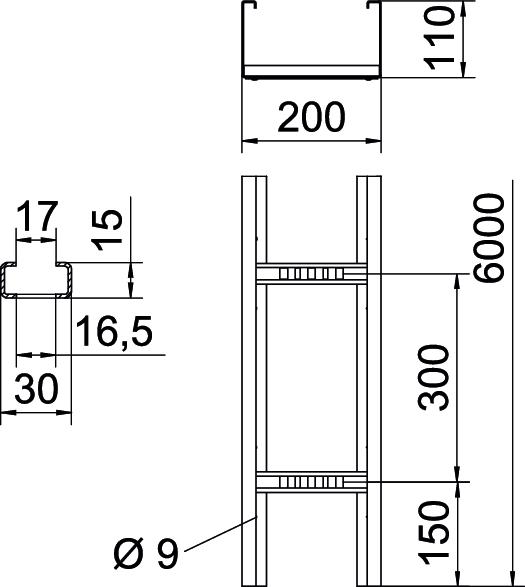

Afmetingen 110 x 200 Bevestiging van de sport volgeklonken Breedte 200 mm CO2-voetafdruk (GWP) van wieg tot poort 12,6394 kg CO2e / 1 Meter Dimensie 110x200x6000 Functiebehoud nee Hoogte 110 mm Kleur zink Lengte 6000 mm Maat B 200 mm Maat L 6000 mm Materiaal Staal Nuttige doorsnede 186 cm² Nuttige doorsnede 18600 mm² Oppervlak thermisch verzinkt Plaatdikte 2 mm Roestvast staal, gebeitst nee Sleufmaat sport 17,00 Steunafstand 3,0 m 2,5 kN/m Steunafstand 3,5 m 1,98 kN/m Steunafstand 4,0 m 1,6 kN/m Steunafstand 4,5 m 1,31 kN/m Steunafstand 5,0 m 1,1 kN/m Steunafstand 6,0 m 0,8 kN/m Steunafstand 7,0 m 0,4 kN/m Uitvoering van de sporten Profiel geperforeerd Uitvoering van de zijkant Profiel (open) Verspanuitvoering ja Zijperforatie ja Technische gegevens
Belastingsdiagram verspankabelladder type WKLG 110
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Steunafstand in m
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Koppelplaat FT
WRVL 110 FT 6091180 2 Stuks
90°-bocht 110 FT
WLB 90 112 FT 6312438 1 Stuks
Deksel met draaigrendel DD
WDRL 1116 20 DD 6227600 3 m
Scheidingsschot 85 DD
TSG 85 DD 6062331 3 m
Aftakplaat FT
LAB 20 FT 6220436 1 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Klemstuk voor de bevestiging van het scheidingsschot A2
KS KL A2 6062284 30 Stuks - Downloads
-
