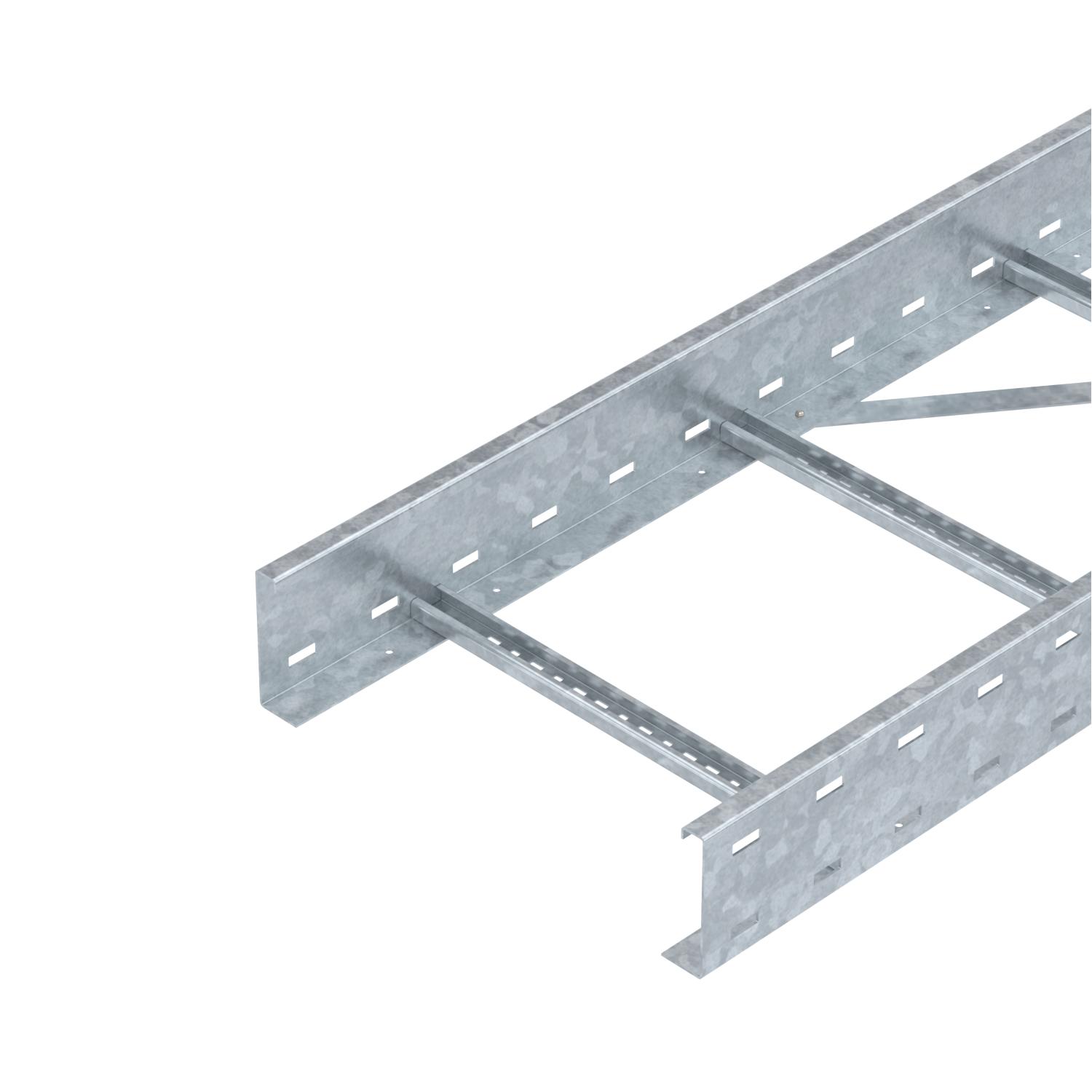

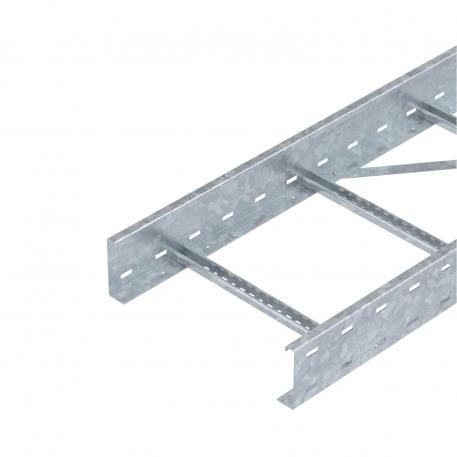

Verspankabelladder WKLG 110 FT
Art.nr. 6311067 | EAN 4012196883455
- Productbeschrijving
-
ProductbeschrijvingVerspankabelladder, met geperforeerde zijkant, met een zijhoogte van 110 mm. Bevestiging van kabels en leidingen met beugelklem type 2056.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Verbinders type WRVL 110 moeten afzonderlijk worden besteld.
-
- Technische gegevens
-
Technische gegevens

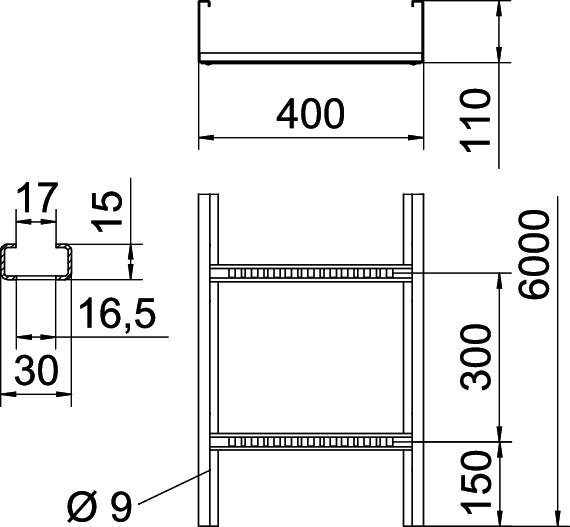

Afmetingen 110 x 400 Bevestiging van de sport volgeklonken Breedte 400 mm CO2-voetafdruk (GWP) van wieg tot poort 13,9983 kg CO2e / 1 Meter Dimensie 110x400x6000 Functiebehoud nee Hoogte 110 mm Kleur zink Lengte 6000 mm Maat B 400 mm Maat L 6000 mm Materiaal Staal Nuttige doorsnede 37600 mm² Nuttige doorsnede 376 cm² Oppervlak thermisch verzinkt Plaatdikte 2 mm Roestvast staal, gebeitst nee Sleufmaat sport 17,00 Steunafstand 3,0 m 2,9 kN/m Steunafstand 3,5 m 2,48 kN/m Steunafstand 4,0 m 2,1 kN/m Steunafstand 4,5 m 1,78 kN/m Steunafstand 5,0 m 1,5 kN/m Steunafstand 6,0 m 1 kN/m Steunafstand 7,0 m 0,7 kN/m Uitvoering van de sporten Profiel geperforeerd Uitvoering van de zijkant Profiel (open) Verspanuitvoering ja Zijperforatie ja Technische gegevens

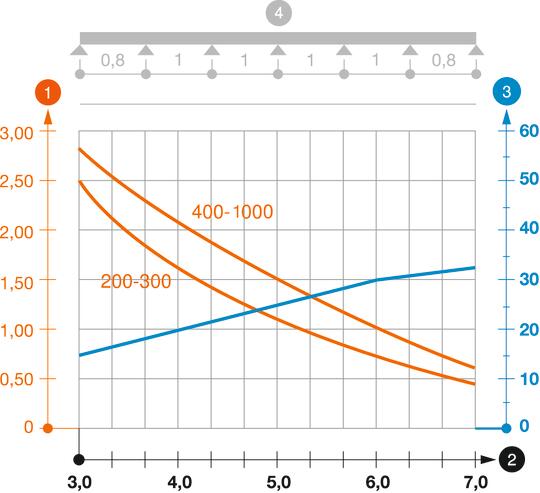

Belastingsdiagram verspankabelladder type WKLG 110
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Steunafstand in m
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE

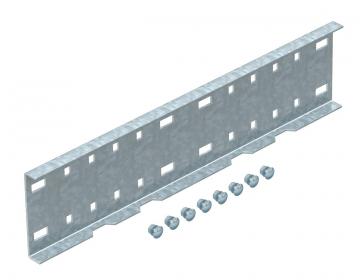

Koppelplaat FT
WRVL 110 FT 6091180 2 Stuks

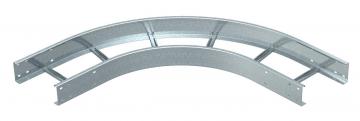

90°-bocht 110 FT
WLB 90 114 FT 6312454 1 Stuks

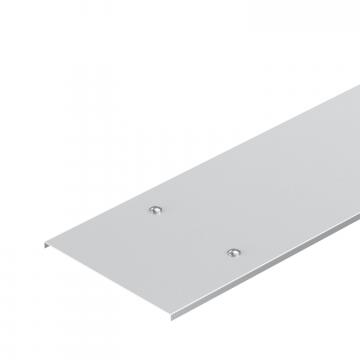

Deksel met draaigrendel DD
WDRL 1116 40 DD 6227608 3 m
Scheidingsschot 85 DD
TSG 85 DD 6062331 3 m
Aftakplaat FT
LAB 40 FT 6220452 1 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Klemstuk voor de bevestiging van het scheidingsschot A2
KS KL A2 6062284 30 Stuks - Downloads
-
Specificatieblad WKLG 1140 FT / 6311067 , 0.28MB , pdfEU Conformiteitsverklaring WKLG 1140 FT / 6311067 , 0.13MB , pdfUK Conformiteitsverklaring WKLG 1140 FT / 6311067 , 0.09MB , pdfREACH Conformiteitsverklaring WKLG 1140 FT / 6311067 , 0.12MB , pdfRoHS Conformiteitsverklaring WKLG 1140 FT / 6311067 , 0.13MB , pdfMilieuproductdeclaratie (EPD) WKLG 1140 FT / 6311067 , 1.48MB , pdfMontagehandleiding Wide span cable ladders , 7.96MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdf
