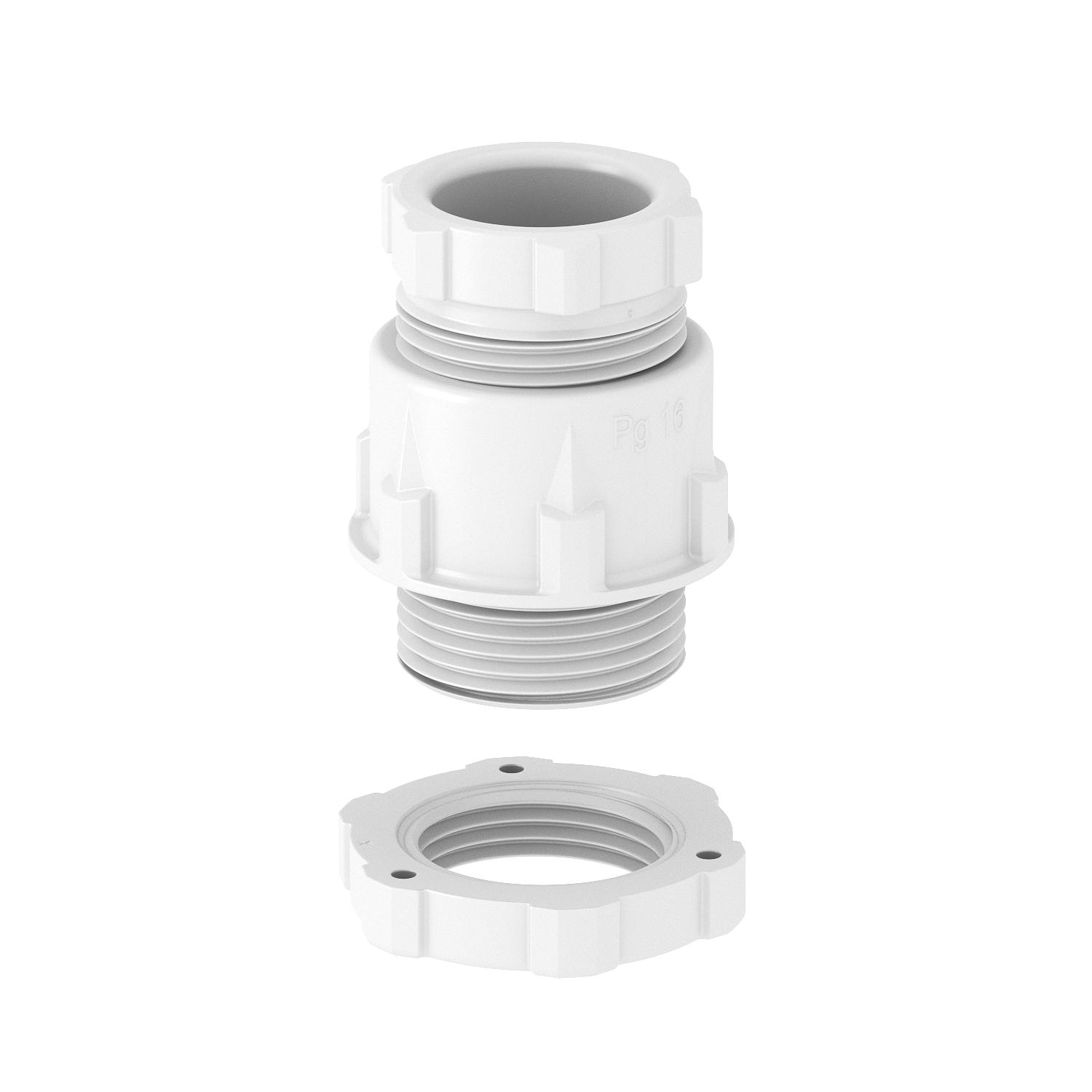

Conische wartel, PG-schroefdraad, lichtgrijs
Art.nr. 2038434 | EAN 4012196688746
| Art.nr. / Type |
2038434 / 106+PG13 MG LGR
|
|---|
- Productbeschrijving
-
ProductbeschrijvingStandaard wartel, vorm A conform DIN 46320 met enkele afdichtring van NR/SBR
Pg-schroefdraad conform DIN 40430
Beschermingsgraad: met schroefdraadafdichtingsring IP65, zonder schroefdraadafdichtingsring IP54.
Opmerking: vanwege het risico op spanningsscheuren mogen wartelsystemen van polystyreen slechts matig worden vastgedraaid!
Slagvast
-
- Technische gegevens
-
Technische gegevens

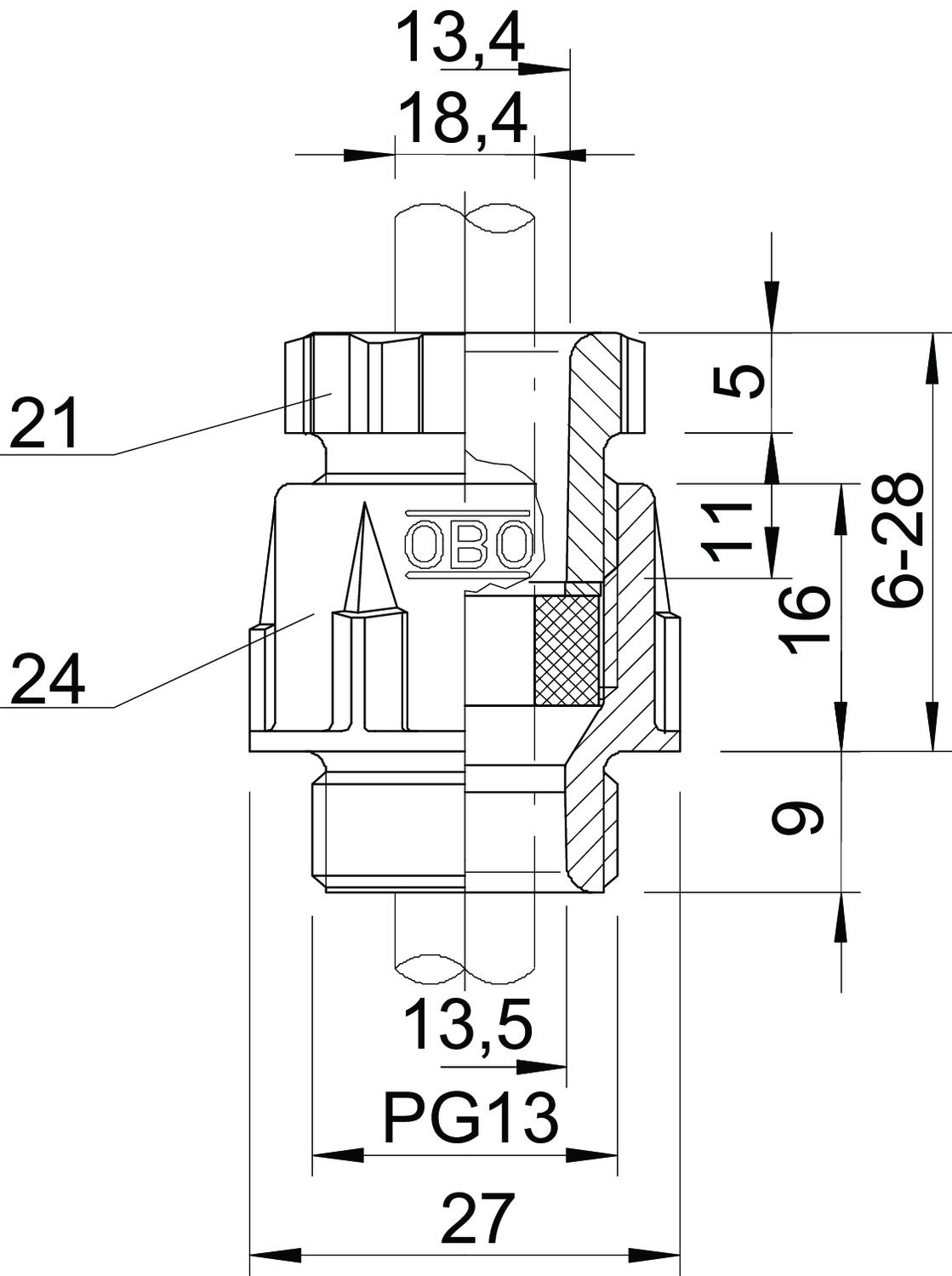

Afdichtbereik D max. 13 mm Afdichtbereik D min. 9 mm Afmeting L max. 28 mm Afmeting L min. 6 mm Beschermingsgraad IP65 CO2-voetafdruk (GWP) van wieg tot poort 0,0422 kg CO2e / 1 Stuk Deelbare wartel nee Dimensie PG13 Dimension D4 13,5 mm Doorbuigbescherming nee Explosiebeveiligd nee Glasvezelversterkt nee Halogeenvrij ja Kleur lichtgrijs; RAL 7035 Maat D2 27 mm Maat D3 13,4 mm Maat E1 (mm) 27 mm Maat E2 13,4 mm Maat E3 29 mm Maat L1 9 mm Maat L2 16 mm Maat L3 5 mm Maat L4 10,8 mm Materiaal Polystyreen Meervoudig dichtingsinzetstuk nee Met borgmoer nee Nominale schroefdraadmaat 13,5 Schroefdraad Pg 13,5 Slagvast nee Sleutelwijdte 1 24 mm Sleutelwijdte 2 21 mm Sleutelwijdte 3 27 mm Soort afdichting Dichtring Soort schroefdraad PG Temperatuurbereik max. 65 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid nee Uitvoering Recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder - Alle typen
