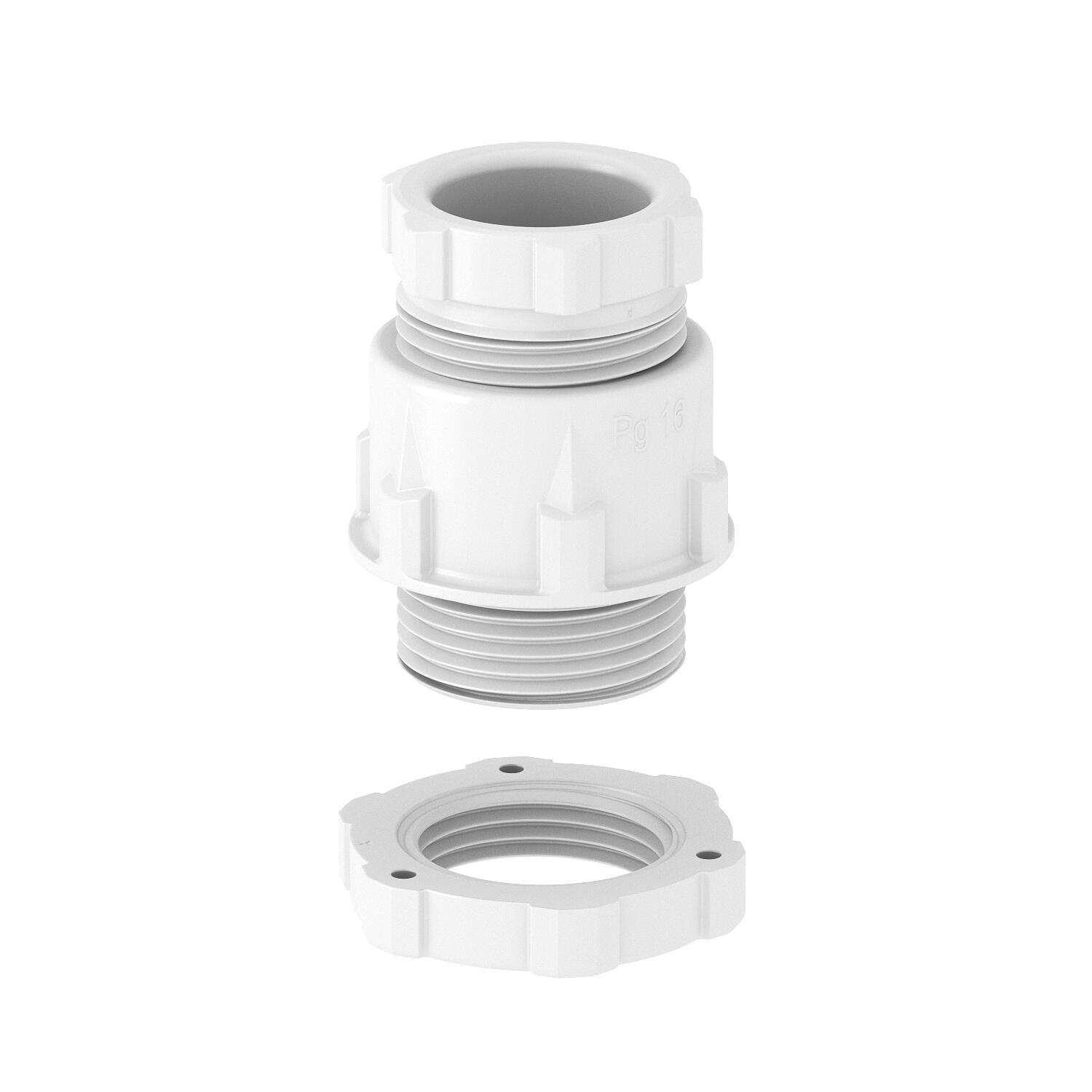

Conische wartel, PG-schroefdraad, lichtgrijs
Art.nr. 2038446 | EAN 4012196688906
| Art.nr. / Type |
2038446 / 106+PG48 MG LGR
|
|---|
- Productbeschrijving
-
ProductbeschrijvingStandaard wartel, vorm A conform DIN 46320 met enkele afdichtring van NR/SBR
Pg-schroefdraad conform DIN 40430
Beschermingsgraad: met schroefdraadafdichtingsring IP65, zonder schroefdraadafdichtingsring IP54.
Opmerking: vanwege het risico op spanningsscheuren mogen wartelsystemen van polystyreen slechts matig worden vastgedraaid!
Slagvast
-
- Technische gegevens
-
Technische gegevens

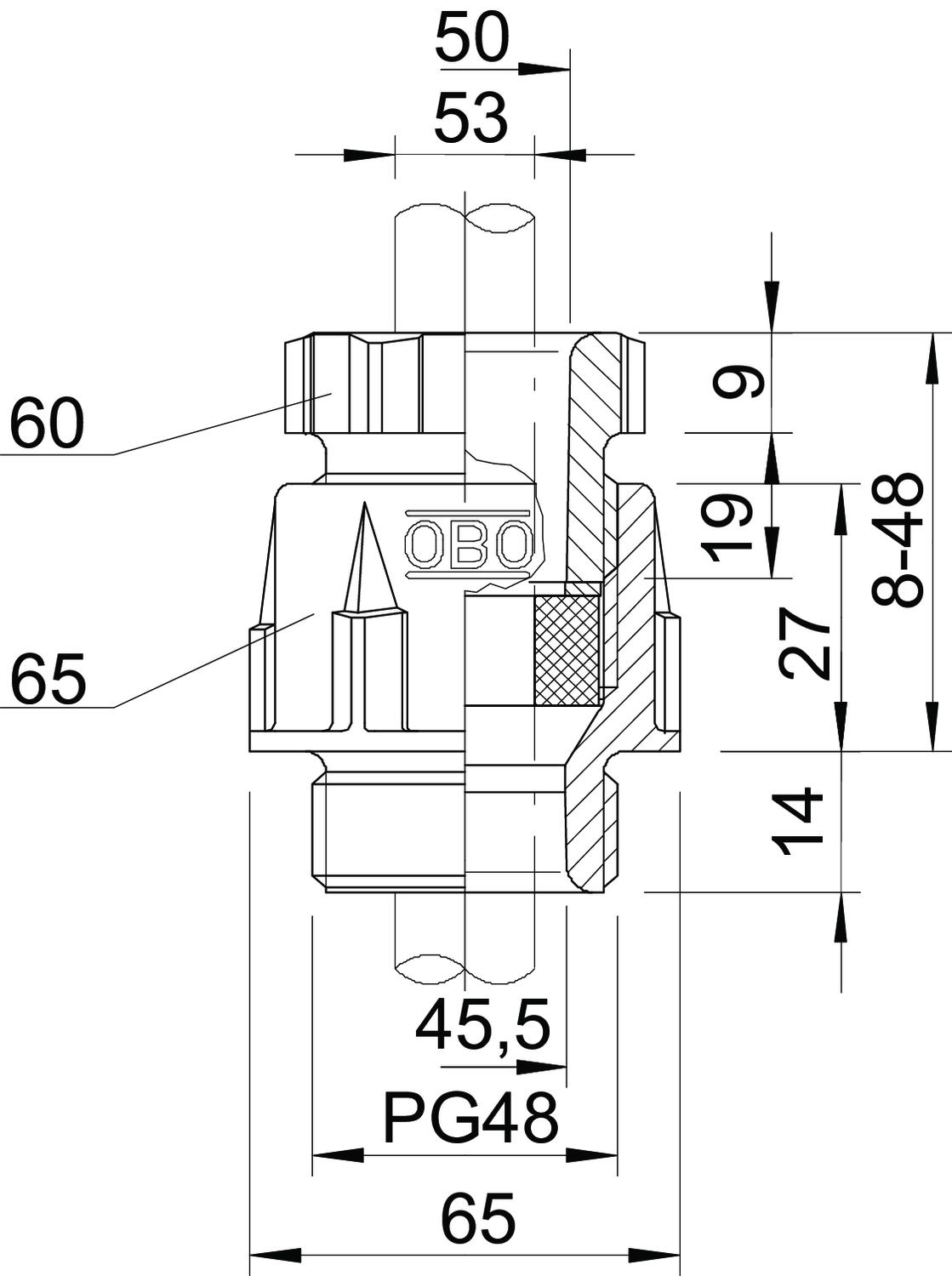

Afdichtbereik D max. 40 mm Afdichtbereik D min. 37 mm Afmeting L max. 48 mm Afmeting L min. 8 mm Beschermingsgraad IP65 CO2-voetafdruk (GWP) van wieg tot poort 0,3449 kg CO2e / 1 Stuk Deelbare wartel nee Dimensie PG48 Dimension D4 45,5 mm Doorbuigbescherming nee Explosiebeveiligd nee Glasvezelversterkt nee Halogeenvrij ja Kleur lichtgrijs; RAL 7035 Maat D2 70 mm Maat D3 50 mm Maat E1 (mm) 70 mm Maat E2 50,3 mm Maat E3 78 mm Maat L1 14 mm Maat L2 27 mm Maat L3 9 mm Maat L4 18,5 mm Materiaal Polystyreen Meervoudig dichtingsinzetstuk nee Met borgmoer nee Nominale schroefdraadmaat 48 Schroefdraad Pg 48 Slagvast nee Sleutelwijdte 1 65 mm Sleutelwijdte 2 60 mm Sleutelwijdte 3 70 mm Soort afdichting Dichtring Soort schroefdraad PG Temperatuurbereik max. 65 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid nee Uitvoering Recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder - Alle typen
