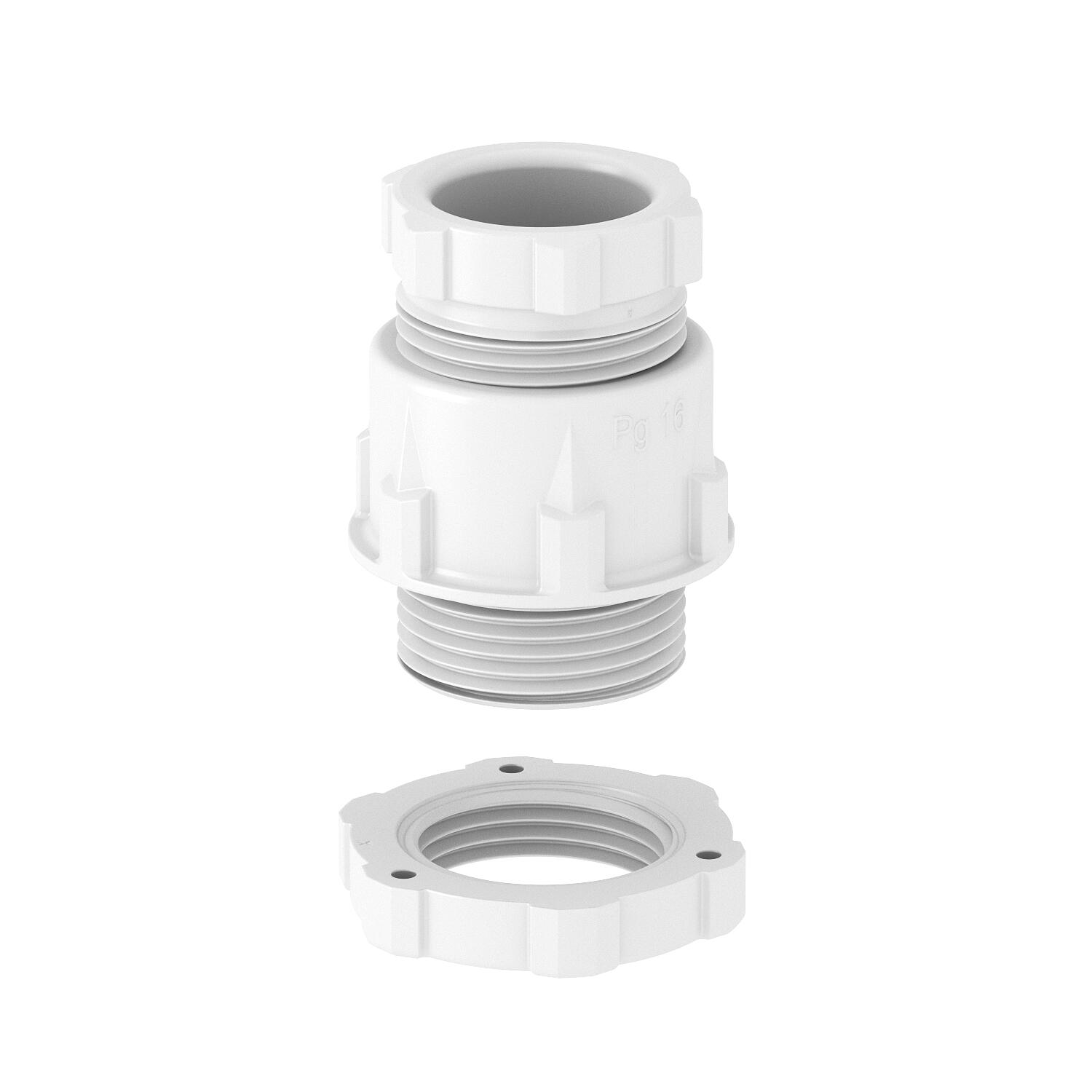

Conische wartel, PG-schroefdraad, lichtgrijs

Art.nr. 2038444 | EAN 4012196688890

Art.nr. / Type
Terug naar overzicht
Productbeschrijving
Productbeschrijving
Standaard wartel, vorm A conform DIN 46320 met enkele afdichtring van NR/SBR
Pg-schroefdraad conform DIN 40430
Beschermingsgraad: met schroefdraadafdichtingsring IP65, zonder schroefdraadafdichtingsring IP54.

Opmerking: vanwege het risico op spanningsscheuren mogen wartelsystemen van polystyreen slechts matig worden vastgedraaid!
Slagvast
  • Halogeenvrij; zonder chloor, fluor en broom
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Beschermingsgraad IP 54
  • Beschermingsgraad IP 65
  • Schroefdraad Pg
  • CO₂ footprint (PCF)
Technische gegevens

Technische gegevens

Afdichtbereik D max. 38 mm
Afdichtbereik D min. 30 mm
Afmeting L max. 48 mm
Afmeting L min. 8 mm
Beschermingsgraad IP65
CO2-voetafdruk (GWP) van wieg tot poort 0,3894 kg CO2e / 1 Stuk
Deelbare wartel nee
Dimensie PG42
Dimension D4 40,5 mm
Doorbuigbescherming nee
Explosiebeveiligd nee
Glasvezelversterkt nee
Halogeenvrij ja
Kleur lichtgrijs; RAL 7035

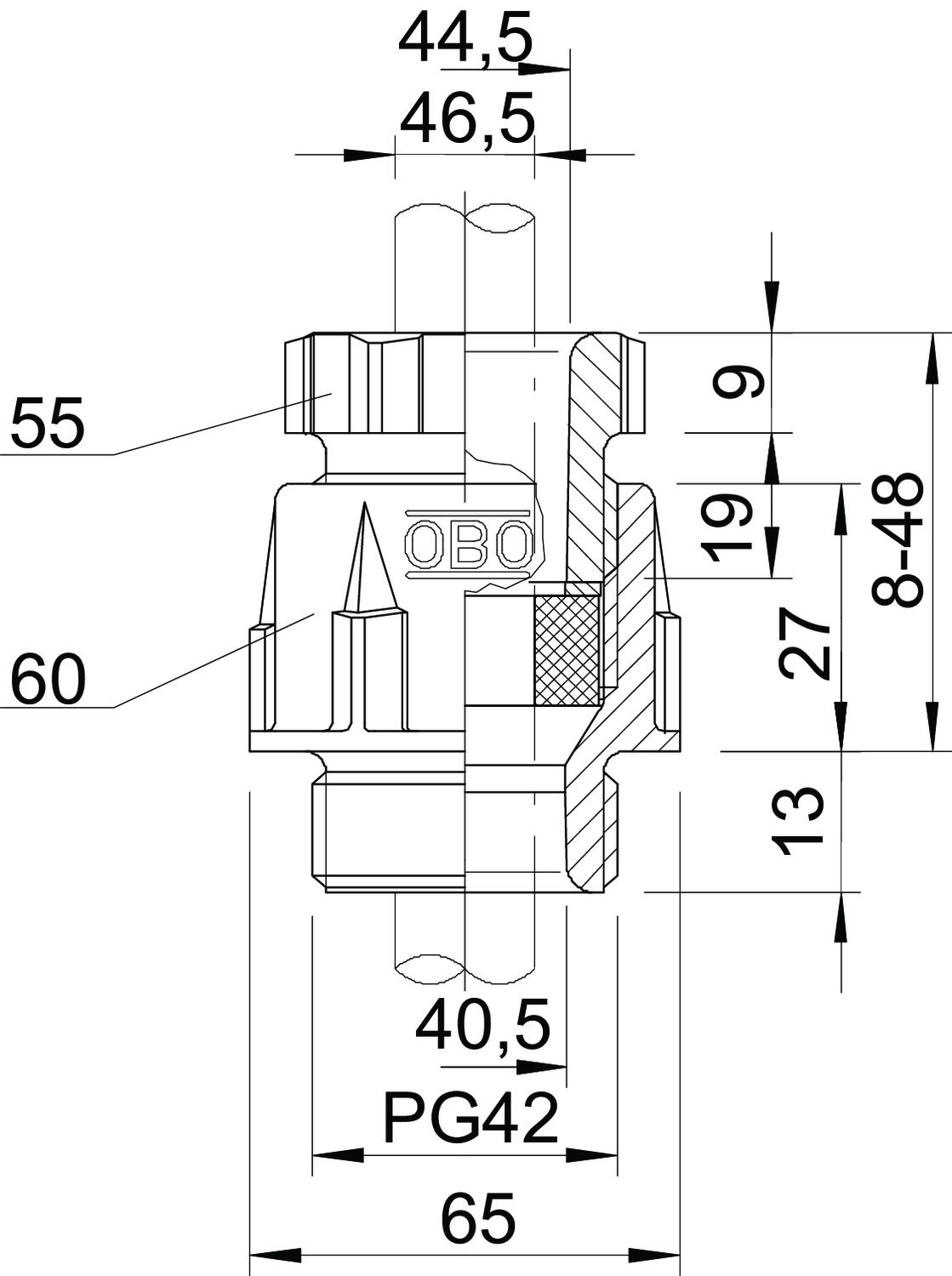

Maat D2 65 mm
Maat D3 44,5 mm
Maat E1 (mm) 65 mm
Maat E2 44,8 mm
Maat E3 73 mm
Maat L1 13 mm
Maat L2 27 mm
Maat L3 9 mm
Maat L4 18,5 mm
Materiaal Polystyreen
Meervoudig dichtingsinzetstuk nee
Met borgmoer nee
Nominale schroefdraadmaat 42
Schroefdraad Pg42
Slagvast nee
Sleutelwijdte 1 60 mm
Sleutelwijdte 2 55 mm
Sleutelwijdte 3 65 mm
Soort afdichting Dichtring
Soort schroefdraad PG
Temperatuurbereik max. 65 °C
Temperatuurbereik min. -20 °C
Trekontlastingsmogelijkheid nee
Uitvoering Recht
Voor Ex-zone zonder
voor Ex-zone gas zonder
voor Ex-zone stof zonder
Alle typen

Alle typen

Type Schroefdraad Art.nr. Aantal kl. VKE
106+PG42 MG LGR Pg42 2038444
5 Stuks
