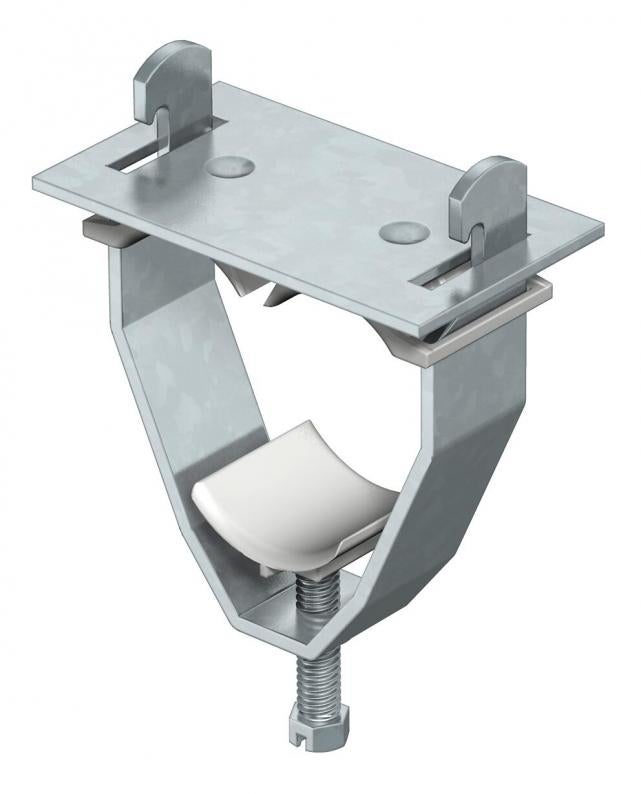

Beugelklem, U-voet voor 3 monopolaire kabels
Type 2056U-E37 FT
|Art.nr. 1174568
|EAN 4012195072614
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 25 Stuks
25Stuks
Stuks
Beschrijving
Klem, bout en drukplaat van staal, thermisch verzinkt, druk- en tegenwand van polypropyleen, halogeenvrij, lichtgrijs RAL 7035.
Levering compleet met tegenwand en drukwand.
Levering compleet met tegenwand en drukwand.
De beugelklemmen 2056/U-E zijn bestemd voor het systeemgewijs installeren van eenaderige kabels in draaistroomnetten. Omdat de magneetvelden zich bij dit type installatie wederzijds opheffen, is opwarming hier uitgesloten en kunnen stalen klemmen worden gebruikt.
2056/U-E is geschikt voor alle profielrails met sleufbreedte 18 op 22 mm.
Technische gegevens
Technische gegevens
| voorrail met sleufbreedte (met interval) mm | 18 mm |
|---|---|
| voorrail met sleufbreedte (met interval) max. | 22 mm |
| Slagvast | nee |
| Halogeenvrij | ja |
| Kabeldiameter min. | 34 mm |
| Kabeldiameter max. | 37 mm |
| met kunststof tegenwand | ja |
| met metalen bak | nee |
| Aantal kabels/ buizen | 3 |
| Extra oppervlak | vuurverzinkt |
| Extra materiaal | Staal |
| max. Aandraaimoment | 5 Nm |
| Montagetype | Profielrail |
| Spanbereik D min. | 34 mm |
| Spanbereik D max. | 37 mm |
| Dimensie | 34-37mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| met tegenwand | ja |
| Materiaal van de bak | Kunststof |
| Materiaalkwaliteit van de bak | Polypropyleen |
| Materiaal van de tegenbak | Kunststof |
Afmetingen
| Maat A | 95 mm |
|---|---|
| Maat B | 81 mm |
| Afm. H | 118 mm |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 0,5597 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (3)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
2056U-E40 FT
5
37
40
1174525
2056U-E37 FT
5
34
37
1174568
Spanbereik D min.
Spanbereik D max.
2056U-E40 FT
Art.nr.
1174525
max. Aandraaimoment
5
Spanbereik D min.
37
Spanbereik D max.
40
2056U-E37 FT
Art.nr.
1174568
max. Aandraaimoment
5
Spanbereik D min.
34
Spanbereik D max.
37
