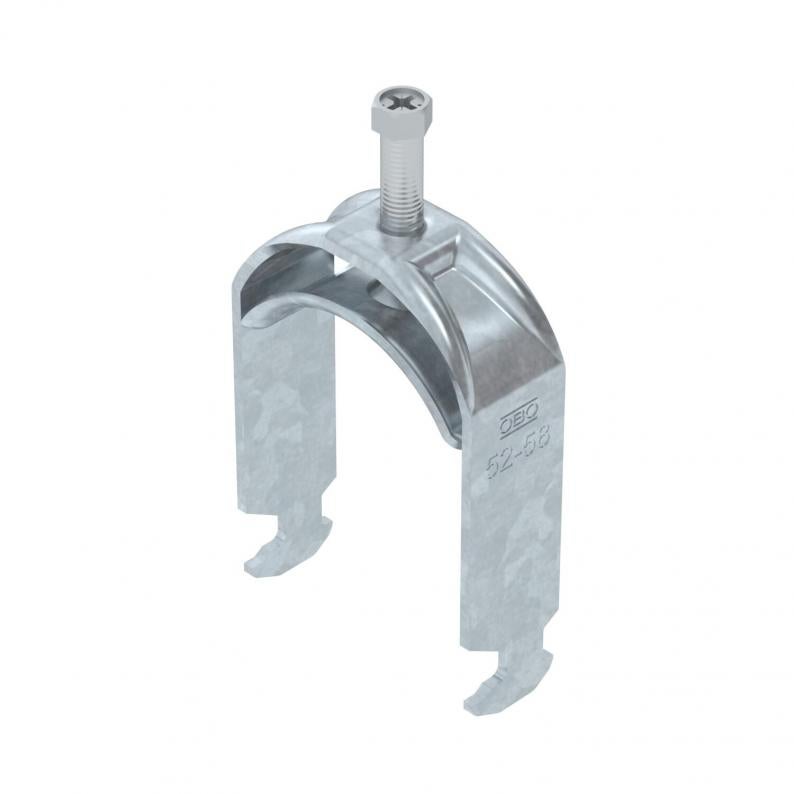

Beugelklem 2056 H-voet 1-voudig, metalen drukwand, FT
Type BS-H1-M-58 FT
|Art.nr. 1186056
|EAN 4012196848751
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 100 Stuks
100Stuks
Stuks
Beschrijving
Beugelklem met hamerkopvoet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 16 - 17 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Tegenwand moet afzonderlijk worden besteld.
Technische gegevens
Afmetingen
| Lengte | 25 mm |
|---|---|
| Breedte | 64 mm |
| Hoogte | 96 mm |
| Maat L | 43 mm |
| Maat A | 25 mm |
| Maat B | 64 mm |
| Afm. H | 96 mm |
| Maat t | 2,5 mm |
| Maat C | 33 mm |
| Afmeting G (mm) | M8 |
Technische gegevens
| Functiebehoud | ja |
|---|---|
| Plaatdikte | 2,5 mm |
| voor buisdiameter min. | 52 mm |
| voor buisdiameter max. | 58 mm |
| Sleufbreedte | 10 mm |
| voorrail met sleufbreedte (met interval) mm | 16 mm |
| voorrail met sleufbreedte (met interval) max. | 17 mm |
| Halogeenvrij | ja |
| Schroefdraad | M8 |
| met kunststof tegenwand | nee |
| met metalen bak | ja |
| Lengte buitenmaat | 33 mm |
| Aantal kabels/ buizen | 1 |
| Extra oppervlak | vuurverzinkt |
| Extra materiaal | Staal |
| max. Aandraaimoment | 5 Nm |
| Montagetype | Profielrail |
| Spanbereik D min. | 52 mm |
| Spanbereik D max. | 58 mm |
| Dimensie | 52-58mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| met tegenwand | nee |
| Materiaal van de bak | staal |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 0,3382 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (4)
Verklaringen (5)
Certificaten (2)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-H1-M-12 FT
3
8
12
1186002
BS-H1-M-16 FT
3
12
16
1186009
BS-H1-M-22 FT
3
16
22
1186016
BS-H1-M-28 FT
3
22
28
1186022
BS-H1-M-34 FT
3
28
34
1186029
BS-H1-M-40 FT
3
34
40
1186036
BS-H1-M-46 FT
5
40
46
1186042
BS-H1-M-52 FT
5
46
52
1186049
BS-H1-M-58 FT
5
52
58
1186056
BS-H1-M-64 FT
5
58
64
1186062
BS-H1-M-70 FT
5
64
70
1186069
BS-H1-M-76 FT
5
70
76
1186076
BS-H1-M-82 FT
5
76
82
1186082
BS-H1-M-90 FT
5
82
90
1186089
BS-H1-M-100 FT
5
90
100
1186097
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
BS-H1-M-12 FT
Art.nr.
1186002
max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-H1-M-16 FT
Art.nr.
1186009
max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-H1-M-22 FT
Art.nr.
1186016
max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-H1-M-28 FT
Art.nr.
1186022
max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
BS-H1-M-34 FT
Art.nr.
1186029
max. Aandraaimoment
3
Spanbereik D min.
28
Spanbereik D max.
34
BS-H1-M-40 FT
Art.nr.
1186036
max. Aandraaimoment
3
Spanbereik D min.
34
Spanbereik D max.
40
BS-H1-M-46 FT
Art.nr.
1186042
max. Aandraaimoment
5
Spanbereik D min.
40
Spanbereik D max.
46
BS-H1-M-52 FT
Art.nr.
1186049
max. Aandraaimoment
5
Spanbereik D min.
46
Spanbereik D max.
52
BS-H1-M-58 FT
Art.nr.
1186056
max. Aandraaimoment
5
Spanbereik D min.
52
Spanbereik D max.
58
BS-H1-M-64 FT
Art.nr.
1186062
max. Aandraaimoment
5
Spanbereik D min.
58
Spanbereik D max.
64
BS-H1-M-70 FT
Art.nr.
1186069
max. Aandraaimoment
5
Spanbereik D min.
64
Spanbereik D max.
70
BS-H1-M-76 FT
Art.nr.
1186076
max. Aandraaimoment
5
Spanbereik D min.
70
Spanbereik D max.
76
BS-H1-M-82 FT
Art.nr.
1186082
max. Aandraaimoment
5
Spanbereik D min.
76
Spanbereik D max.
82
BS-H1-M-90 FT
Art.nr.
1186089
max. Aandraaimoment
5
Spanbereik D min.
82
Spanbereik D max.
90
BS-H1-M-100 FT
Art.nr.
1186097
max. Aandraaimoment
5
Spanbereik D min.
90
Spanbereik D max.
100
