Beugelklem 2056 H-voet 1-voudig, metalen drukwand, A2
Type BS-H1-M-22 A2
|Art.nr. 1186116
|EAN 4012196848911
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Beschrijving

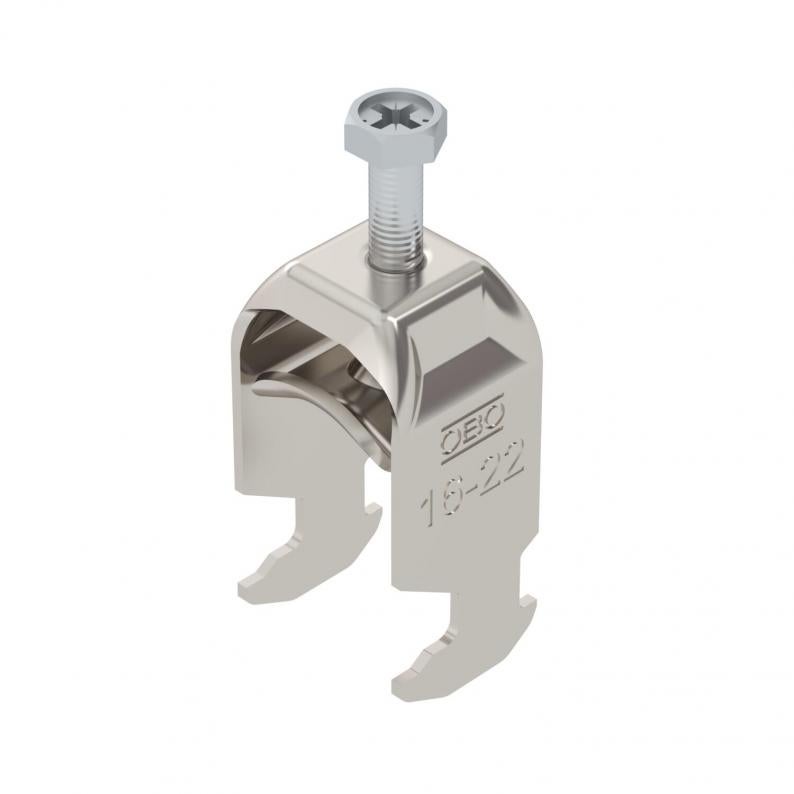

Beugelklem met hamerkopvoet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 16 - 17 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van de drukwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 27 mm |
| Hoogte | 52 mm |
| Maat L | 34 mm |
| Maat A | 22,5 mm |
| Maat B | 27 mm |
| Afm. H | 52 mm |
| Maat t | 1,5 mm |
| Maat C | 28 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Functiebehoud | ja |
|---|---|
| Plaatdikte | 1,5 mm |
| voor buisdiameter min. | 16 mm |
| voor buisdiameter max. | 22 mm |
| Sleufbreedte | 10 mm |
| voorrail met sleufbreedte (met interval) mm | 16 mm |
| voorrail met sleufbreedte (met interval) max. | 17 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| met kunststof tegenwand | nee |
| met metalen bak | ja |
| Lengte buitenmaat | 28 mm |
| Aantal kabels/ buizen | 1 |
| Extra oppervlak | onbehandeld |
| Extra materiaal | roestvast staal |
| max. Aandraaimoment | 3 Nm |
| Montagetype | Profielrail |
| Spanbereik D min. | 16 mm |
| Spanbereik D max. | 22 mm |
| Dimensie | 16-22mm |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| met tegenwand | nee |
| Materiaal van de bak | roestvast staal |
| Materiaalkwaliteit van de bak | roestvast staal 304 (1.4301) |
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 0,2524 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (5)
Certificaten (2)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-H1-M-12 A2
3
8
12
1186102
BS-H1-M-16 A2
3
12
16
1186109
BS-H1-M-22 A2
3
16
22
1186116
BS-H1-M-28 A2
3
22
28
1186122
BS-H1-M-52 A2
5
46
52
1186149
BS-H1-M-58 A2
5
52
58
1186156
BS-H1-M-34 A2
3
28
34
1186129
BS-H1-M-40 A2
3
34
40
1186136
BS-H1-M-46 A2
5
40
46
1186142
BS-H1-M-64 A2
5
58
64
1186162
BS-H1-M-70 A2
5
64
70
1186169
BS-H1-M-76 A2
5
70
76
1186176
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
BS-H1-M-12 A2
Art.nr.
1186102
max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-H1-M-16 A2
Art.nr.
1186109
max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-H1-M-22 A2
Art.nr.
1186116
max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-H1-M-28 A2
Art.nr.
1186122
max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
BS-H1-M-52 A2
Art.nr.
1186149
max. Aandraaimoment
5
Spanbereik D min.
46
Spanbereik D max.
52
BS-H1-M-58 A2
Art.nr.
1186156
max. Aandraaimoment
5
Spanbereik D min.
52
Spanbereik D max.
58
BS-H1-M-34 A2
Art.nr.
1186129
max. Aandraaimoment
3
Spanbereik D min.
28
Spanbereik D max.
34
BS-H1-M-40 A2
Art.nr.
1186136
max. Aandraaimoment
3
Spanbereik D min.
34
Spanbereik D max.
40
BS-H1-M-46 A2
Art.nr.
1186142
max. Aandraaimoment
5
Spanbereik D min.
40
Spanbereik D max.
46
BS-H1-M-64 A2
Art.nr.
1186162
max. Aandraaimoment
5
Spanbereik D min.
58
Spanbereik D max.
64
BS-H1-M-70 A2
Art.nr.
1186169
max. Aandraaimoment
5
Spanbereik D min.
64
Spanbereik D max.
70
BS-H1-M-76 A2
Art.nr.
1186176
max. Aandraaimoment
5
Spanbereik D min.
70
Spanbereik D max.
76
