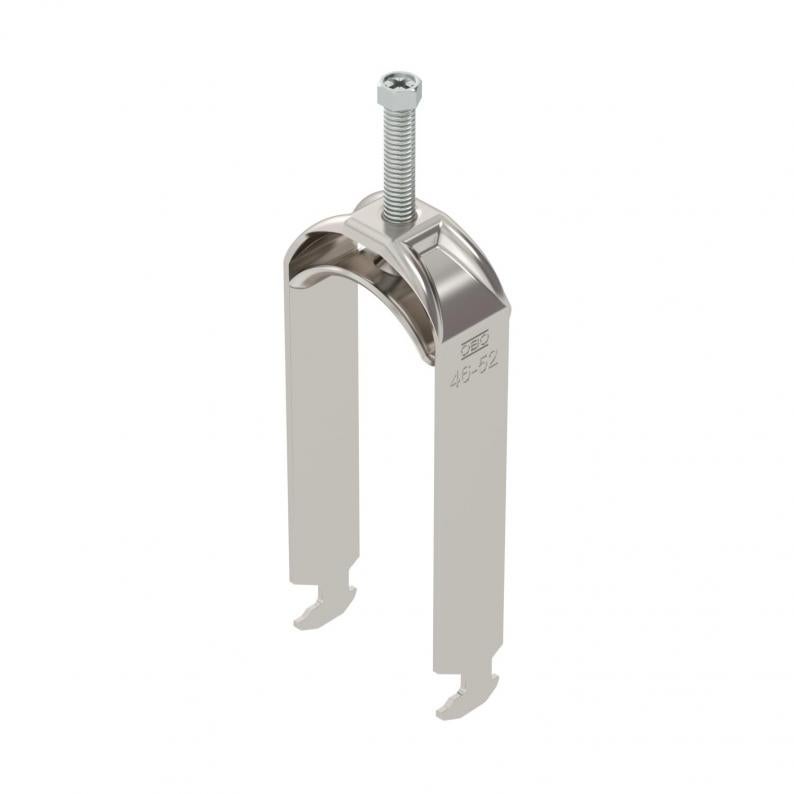

Beugelklem 2056 H-voet 2-voudig, metalen drukwand, A2
Type BS-H2-M-52 A2
|Art.nr. 1186150
|EAN 4012196848980
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 25 Stuks
25Stuks
Stuks
Beschrijving
Beugelklem met hamerkopvoet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 2 afzonderlijke kabels aan C-profielrail. Voor sleufbreedte 16 - 17 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele wanden worden gescheiden. Toepassing van de drukwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 25 mm |
|---|---|
| Breedte | 57 mm |
| Hoogte | 146 mm |
| Maat L | 55 mm |
| Maat A | 25 mm |
| Maat B | 57 mm |
| Afm. H | 146 mm |
| Maat t | 2 mm |
| Maat C | 33 mm |
| Afmeting G (mm) | M8 |
Technische gegevens
| Plaatdikte | 2 mm |
|---|---|
| voor buisdiameter min. | 46 mm |
| voor buisdiameter max. | 52 mm |
| Sleufbreedte | 10 mm |
| voorrail met sleufbreedte (met interval) mm | 16 mm |
| voorrail met sleufbreedte (met interval) max. | 17 mm |
| Halogeenvrij | ja |
| Schroefdraad | M8 |
| met kunststof tegenwand | nee |
| met metalen bak | ja |
| Lengte buitenmaat | 33 mm |
| Aantal kabels/ buizen | 2 |
| Extra oppervlak | onbehandeld |
| Extra materiaal | roestvast staal |
| max. Aandraaimoment | 5 Nm |
| Montagetype | Profielrail |
| Spanbereik D min. | 46 mm |
| Spanbereik D max. | 52 mm |
| Dimensie | 46-52mm |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| met tegenwand | nee |
| Materiaal van de bak | roestvast staal |
| Materiaalkwaliteit van de bak | roestvast staal 304 (1.4301) |
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 1,1237 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (2)
Certificaten (1)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-H2-M-12 A2
3
8
12
1186103
BS-H2-M-16 A2
3
12
16
1186110
BS-H2-M-22 A2
3
16
22
1186117
BS-H2-M-28 A2
3
22
28
1186123
BS-H2-M-52 A2
5
46
52
1186150
BS-H2-M-58 A2
5
52
58
1186157
BS-H2-M-34 A2
3
28
34
1186130
BS-H2-M-40 A2
3
34
40
1186137
BS-H2-M-46 A2
5
40
46
1186143
BS-H2-M-64 A2
5
58
64
1186163
