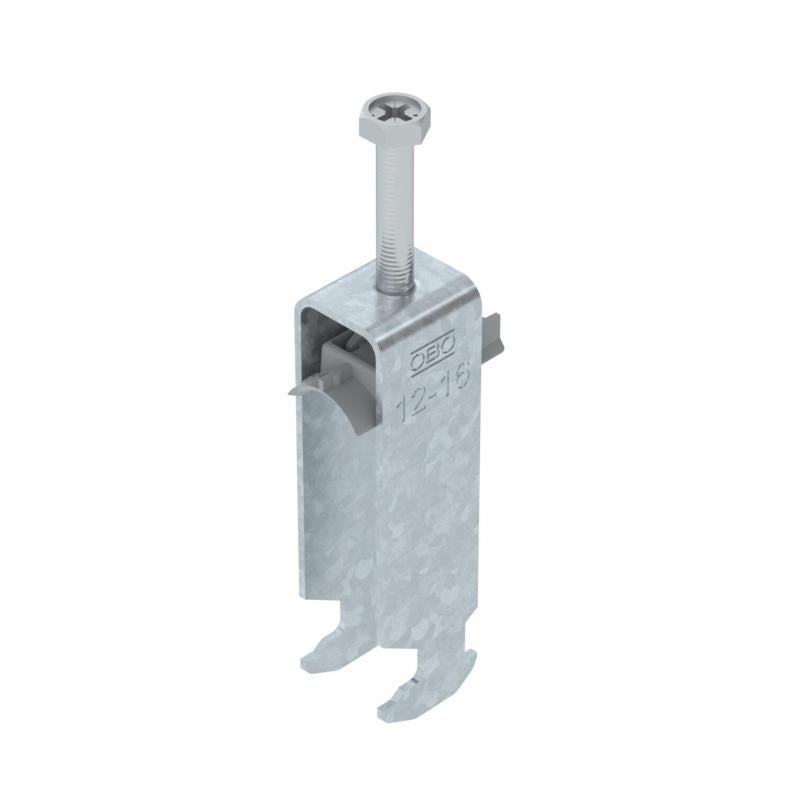

Beugelklem 2056 H-voet 3-voudig, kunststof drukwand, FT
Type BS-H3-K-16 FT
|Art.nr. 1186211
|EAN 4012196847006
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Beschrijving
Beugelklem met hamerkopvoet, kunststof drukwand van polypropyleen. Voor verticale en horizontale montage van 3 enkele kabels op C-profielrail. Voor sleufbreedte 16 - 17 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele wanden worden gescheiden. Toepassing van de drukwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 20 mm |
| Hoogte | 81 mm |
| Maat L | 47 mm |
| Maat A | 22,5 mm |
| Maat B | 20 mm |
| Afm. H | 81 mm |
| Maat t | 1,5 mm |
| Maat C | 34 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Plaatdikte | 1,5 mm |
|---|---|
| voor buisdiameter min. | 12 mm |
| voor buisdiameter max. | 16 mm |
| Sleufbreedte | 10 mm |
| voorrail met sleufbreedte (met interval) mm | 16 mm |
| voorrail met sleufbreedte (met interval) max. | 17 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| met kunststof tegenwand | ja |
| Lengte buitenmaat | 34 mm |
| Aantal kabels/ buizen | 3 |
| Extra oppervlak | vuurverzinkt |
| Extra materiaal | Staal |
| max. Aandraaimoment | 3 Nm |
| Montagetype | Profielrail |
| Spanbereik D min. | 12 mm |
| Spanbereik D max. | 16 mm |
| Dimensie | 12-16mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| met tegenwand | nee |
| Materiaal van de bak | Kunststof |
| Materiaalkwaliteit van de bak | Polypropyleen |
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 0,1355 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (4)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-H3-K-12 FT
3
8
12
1186204
BS-H3-K-16 FT
3
12
16
1186211
BS-H3-K-22 FT
3
16
22
1186218
BS-H3-K-28 FT
3
22
28
1186224
BS-H3-K-34 FT
3
28
34
1186231
BS-H3-K-40 FT
3
34
40
1186238
BS-H3-K-46 FT
5
40
46
1186244
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
BS-H3-K-12 FT
Art.nr.
1186204
max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-H3-K-16 FT
Art.nr.
1186211
max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-H3-K-22 FT
Art.nr.
1186218
max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-H3-K-28 FT
Art.nr.
1186224
max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
BS-H3-K-34 FT
Art.nr.
1186231
max. Aandraaimoment
3
Spanbereik D min.
28
Spanbereik D max.
34
BS-H3-K-40 FT
Art.nr.
1186238
max. Aandraaimoment
3
Spanbereik D min.
34
Spanbereik D max.
40
BS-H3-K-46 FT
Art.nr.
1186244
max. Aandraaimoment
5
Spanbereik D min.
40
Spanbereik D max.
46
