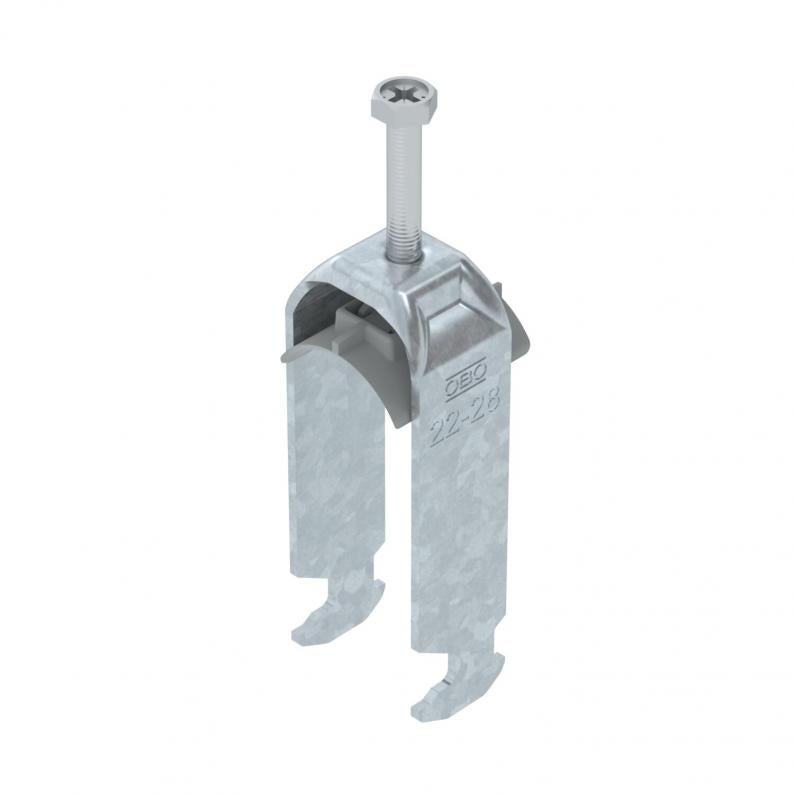

Beugelklem 2056 H-voet 2-voudig, kunststof drukwand, FT 22 | 28 | 3

Beugelklem 2056 H-voet 2-voudig, kunststof drukwand, FT

Art.nr. 1186223 | EAN 4012196847075

Art.nr. / Type

Spanbereik D min.

Spanbereik D max.

max. Aandraaimoment

Terug naar overzicht

Productbeschrijving

Productbeschrijving

Beugelklem met hamerkopvoet, kunststof drukwand van polypropyleen. Voor verticale en horizontale montage van 2 afzonderlijke kabels aan C-profielrail. Voor sleufbreedte 16 - 17 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele wanden worden gescheiden. Toepassing van de drukwand wordt geadviseerd.

Technische gegevens

Technische gegevens

Aantal kabels/ buizen	2
Afm. H	91 mm
Afmeting G (mm)	M6
Breedte	33 mm
CO₂-voetafdruk (GWP) van wieg tot poort	0,1578 kg CO₂e / 1 Stuk
Dimensie	22-28mm
Extra materiaal	Staal
Extra oppervlak	vuurverzinkt
Halogeenvrij	ja
Hoogte	91 mm
Lengte	22,5 mm
Lengte buitenmaat	34 mm
Maat A	22,5 mm
Maat B	33 mm
Maat C	34 mm
Maat L	47 mm
Maat t	2 mm

Materiaal	Staal
Materiaal van de bak	Kunststof
Materiaalkwaliteit van de bak	Polypropyleen
max. Aandraaimoment	3 Nm
met kunststof tegenwand	ja
met tegenwand	nee
Montagetype	Profielrail
Oppervlak	thermisch verzinkt
Plaatdikte	2 mm
Schroefdraad	M6
Sleufbreedte	10 mm
Spanbereik D max.	28 mm
Spanbereik D min.	22 mm
voor buisdiameter max.	28 mm
voor buisdiameter min.	22 mm
voorrail met sleufbreedte (met interval) max.	17 mm
voorrail met sleufbreedte (met interval) mm	16 mm

Alle typen

Alle typen

Type	Spanbereik D min.	Spanbereik D max.	max. Aandraaimoment	Art.nr.	Aantal	kl. VKE
BS-H2-K-12 FT	8 mm	12 mm	3 Nm	1186203	Stuks	50 Stuks
BS-H2-K-16 FT	12 mm	16 mm	3 Nm	1186210	Stuks	50 Stuks
BS-H2-K-22 FT	16 mm	22 mm	3 Nm	1186217	Stuks	50 Stuks
BS-H2-K-28 FT	22 mm	28 mm	3 Nm	1186223	Stuks	50 Stuks
BS-H2-K-34 FT	28 mm	34 mm	3 Nm	1186230	Stuks	50 Stuks
BS-H2-K-40 FT	34 mm	40 mm	3 Nm	1186237	Stuks	50 Stuks
BS-H2-K-46 FT	40 mm	46 mm	5 Nm	1186243	Stuks	50 Stuks
BS-H2-K-52 FT	46 mm	52 mm	5 Nm	1186250	Stuks	50 Stuks
BS-H2-K-58 FT	52 mm	58 mm	5 Nm	1186257	Stuks	50 Stuks
BS-H2-K-64 FT	58 mm	64 mm	5 Nm	1186263	Stuks	50 Stuks
