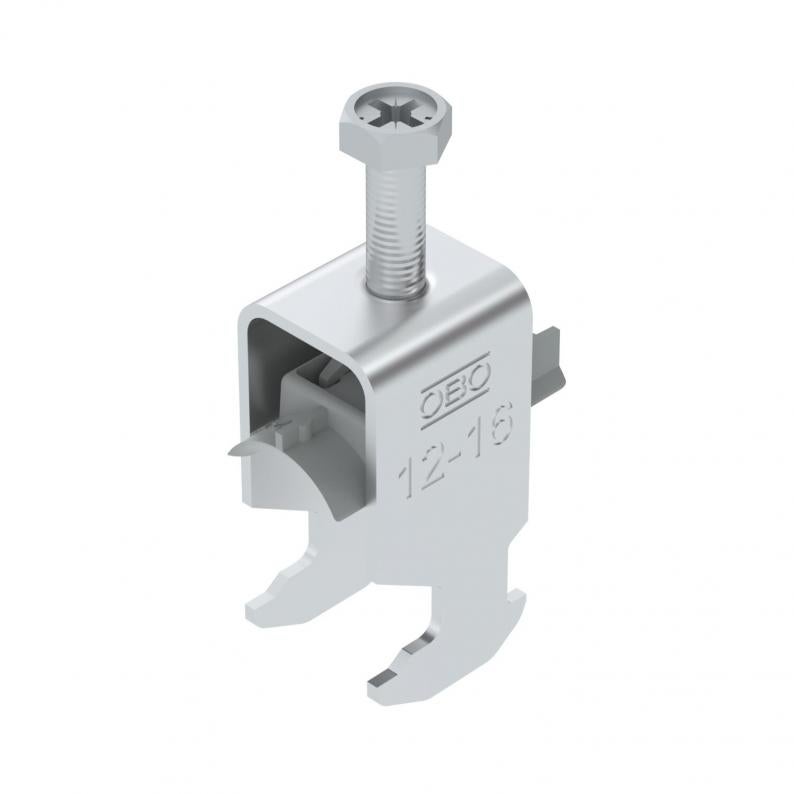

Beugelklem 2056 H-voet 1-voudig, kunststof tegenwand, AI
Type BS-H1-K-16 ALU
|Art.nr. 1186409
|EAN 4012196848140
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 100 Stuks
100Stuks
Stuks
Beschrijving
Beugelklem met hamerkopvoet, kunststof drukwand van polypropyleen. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 16 - 17 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van de drukwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 20 mm |
| Hoogte | 46 mm |
| Maat L | 35 mm |
| Maat A | 22,5 mm |
| Maat B | 20 mm |
| Afm. H | 46 mm |
| Maat t | 1,5 mm |
| Maat C | 34 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Plaatdikte | 1,5 mm |
|---|---|
| voor buisdiameter min. | 12 mm |
| voor buisdiameter max. | 16 mm |
| Sleufbreedte | 10 mm |
| voorrail met sleufbreedte (met interval) mm | 16 mm |
| voorrail met sleufbreedte (met interval) max. | 17 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| met kunststof tegenwand | ja |
| Lengte buitenmaat | 34 mm |
| Aantal kabels/ buizen | 1 |
| Extra oppervlak | onbehandeld |
| Extra materiaal | aluminium |
| max. Aandraaimoment | 2 Nm |
| Montagetype | Profielrail |
| Spanbereik D min. | 12 mm |
| Spanbereik D max. | 16 mm |
| Dimensie | 12-16mm |
| Materiaal | aluminium |
| met tegenwand | nee |
| Materiaal van de bak | Kunststof |
| Materiaalkwaliteit van de bak | Polypropyleen |
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 0,1792 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-H1-K-12 ALU
2
8
12
1186402
BS-H1-K-16 ALU
2
12
16
1186409
BS-H1-K-22 ALU
2
16
22
1186416
BS-H1-K-28 ALU
2
22
28
1186422
BS-H1-K-34 ALU
2
28
34
1186429
BS-H1-K-40 ALU
2
34
40
1186436
BS-H1-K-46 ALU
2
40
46
1186442
BS-H1-K-52 ALU
2
46
52
1186449
BS-H1-K-58 ALU
2
52
58
1186456
BS-H1-K-64 ALU
2
58
64
1186462
BS-H1-K-70 ALU
2
64
70
1186469
BS-H1-K-76 ALU
2
70
76
1186476
Spanbereik D min.
Spanbereik D max.
BS-H1-K-12 ALU
Art.nr.
1186402
max. Aandraaimoment
2
Spanbereik D min.
8
Spanbereik D max.
12
BS-H1-K-16 ALU
Art.nr.
1186409
max. Aandraaimoment
2
Spanbereik D min.
12
Spanbereik D max.
16
BS-H1-K-22 ALU
Art.nr.
1186416
max. Aandraaimoment
2
Spanbereik D min.
16
Spanbereik D max.
22
BS-H1-K-28 ALU
Art.nr.
1186422
max. Aandraaimoment
2
Spanbereik D min.
22
Spanbereik D max.
28
BS-H1-K-34 ALU
Art.nr.
1186429
max. Aandraaimoment
2
Spanbereik D min.
28
Spanbereik D max.
34
BS-H1-K-40 ALU
Art.nr.
1186436
max. Aandraaimoment
2
Spanbereik D min.
34
Spanbereik D max.
40
BS-H1-K-46 ALU
Art.nr.
1186442
max. Aandraaimoment
2
Spanbereik D min.
40
Spanbereik D max.
46
BS-H1-K-52 ALU
Art.nr.
1186449
max. Aandraaimoment
2
Spanbereik D min.
46
Spanbereik D max.
52
BS-H1-K-58 ALU
Art.nr.
1186456
max. Aandraaimoment
2
Spanbereik D min.
52
Spanbereik D max.
58
BS-H1-K-64 ALU
Art.nr.
1186462
max. Aandraaimoment
2
Spanbereik D min.
58
Spanbereik D max.
64
BS-H1-K-70 ALU
Art.nr.
1186469
max. Aandraaimoment
2
Spanbereik D min.
64
Spanbereik D max.
70
BS-H1-K-76 ALU
Art.nr.
1186476
max. Aandraaimoment
2
Spanbereik D min.
70
Spanbereik D max.
76
