Beugelklem 2056 U-voet 3-voudig, metalen drukwand, FT
Type BS-U3-M-12 FT
|Art.nr. 1186504
|EAN 4012196849819
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Beschrijving

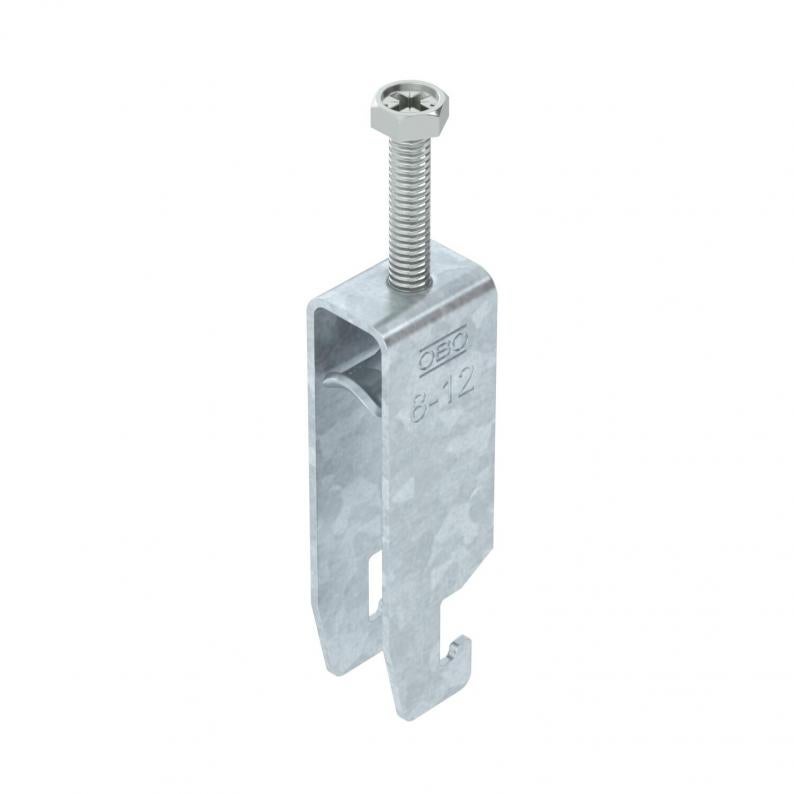

Beugelklem met F-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 3 enkele kabels op C-profielrail. Voor sleufbreedte 18 - 22 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele wanden worden gescheiden. Toepassing van de drukwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 17 mm |
| Hoogte | 74 mm |
| Maat L | 46 mm |
| Maat A | 22,5 mm |
| Maat B | 17 mm |
| Afm. H | 74 mm |
| Maat t | 1,5 mm |
| Maat C | 28 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Functiebehoud | ja |
|---|---|
| Plaatdikte | 1,5 mm |
| voor buisdiameter min. | 8 mm |
| voor buisdiameter max. | 12 mm |
| Sleufbreedte | 10 mm |
| voorrail met sleufbreedte (met interval) mm | 18 mm |
| voorrail met sleufbreedte (met interval) max. | 22 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| met kunststof tegenwand | nee |
| met metalen bak | ja |
| Lengte buitenmaat | 28 mm |
| Aantal kabels/ buizen | 3 |
| Extra oppervlak | vuurverzinkt |
| Extra materiaal | Staal |
| max. Aandraaimoment | 3 Nm |
| Montagetype | Profielrail |
| Spanbereik D min. | 8 mm |
| Spanbereik D max. | 12 mm |
| Dimensie | 08-12mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| met tegenwand | nee |
| Materiaal van de bak | staal |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 0,1565 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (4)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-U3-M-12 FT
3
8
12
1186504
BS-U3-M-16 FT
3
12
16
1186511
BS-U3-M-22 FT
3
16
22
1186518
BS-U3-M-28 FT
3
22
28
1186524
BS-U3-M-34 FT
3
28
34
1186531
BS-U3-M-40 FT
3
34
40
1186538
BS-U3-M-46 FT
5
40
46
1186544
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
BS-U3-M-12 FT
Art.nr.
1186504
max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-U3-M-16 FT
Art.nr.
1186511
max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-U3-M-22 FT
Art.nr.
1186518
max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-U3-M-28 FT
Art.nr.
1186524
max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
BS-U3-M-34 FT
Art.nr.
1186531
max. Aandraaimoment
3
Spanbereik D min.
28
Spanbereik D max.
34
BS-U3-M-40 FT
Art.nr.
1186538
max. Aandraaimoment
3
Spanbereik D min.
34
Spanbereik D max.
40
BS-U3-M-46 FT
Art.nr.
1186544
max. Aandraaimoment
5
Spanbereik D min.
40
Spanbereik D max.
46
