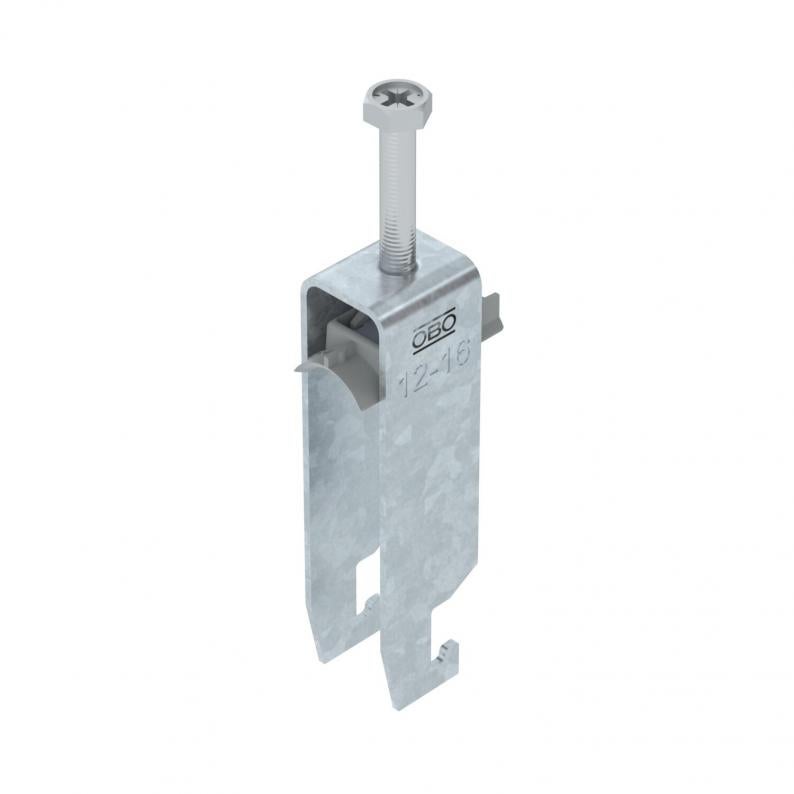

Beugelklem 2056 U-voet 3-voudig, kunststof drukwand, FT
Type BS-U3-K-16 FT
|Art.nr. 1186711
|EAN 4012196850808
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Beschrijving
Beugelklem met F-voet, kunststof drukwand van polypropyleen. Voor verticale en horizontale montage van 3 enkele kabels op C-profielrail. Voor sleufbreedte 18 mm of 22 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele wanden worden gescheiden. Toepassing van de drukwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 20 mm |
| Hoogte | 84 mm |
| Maat L | 47 mm |
| Maat A | 22,5 mm |
| Maat B | 20 mm |
| Afm. H | 84 mm |
| Maat t | 1,5 mm |
| Maat C | 34 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Plaatdikte | 1,5 mm |
|---|---|
| voor buisdiameter min. | 12 mm |
| voor buisdiameter max. | 16 mm |
| Sleufbreedte | 10 mm |
| voorrail met sleufbreedte (met interval) mm | 18 mm |
| voorrail met sleufbreedte (met interval) max. | 22 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| met kunststof tegenwand | ja |
| Lengte buitenmaat | 34 mm |
| Aantal kabels/ buizen | 3 |
| Extra oppervlak | vuurverzinkt |
| Extra materiaal | Staal |
| max. Aandraaimoment | 3 Nm |
| Montagetype | Profielrail |
| Spanbereik D min. | 12 mm |
| Spanbereik D max. | 16 mm |
| Dimensie | 12-16mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| met tegenwand | nee |
| Materiaal van de bak | Kunststof |
| Materiaalkwaliteit van de bak | Polypropyleen |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 0,1356 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (4)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-U3-K-12 FT
3
8
12
1186704
BS-U3-K-16 FT
3
12
16
1186711
BS-U3-K-22 FT
3
16
22
1186718
BS-U3-K-28 FT
3
22
28
1186724
BS-U3-K-34 FT
3
28
34
1186731
BS-U3-K-40 FT
3
34
40
1186738
BS-U3-K-46 FT
5
40
46
1186744
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
BS-U3-K-12 FT
Art.nr.
1186704
max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-U3-K-16 FT
Art.nr.
1186711
max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-U3-K-22 FT
Art.nr.
1186718
max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-U3-K-28 FT
Art.nr.
1186724
max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
BS-U3-K-34 FT
Art.nr.
1186731
max. Aandraaimoment
3
Spanbereik D min.
28
Spanbereik D max.
34
BS-U3-K-40 FT
Art.nr.
1186738
max. Aandraaimoment
3
Spanbereik D min.
34
Spanbereik D max.
40
BS-U3-K-46 FT
Art.nr.
1186744
max. Aandraaimoment
5
Spanbereik D min.
40
Spanbereik D max.
46
