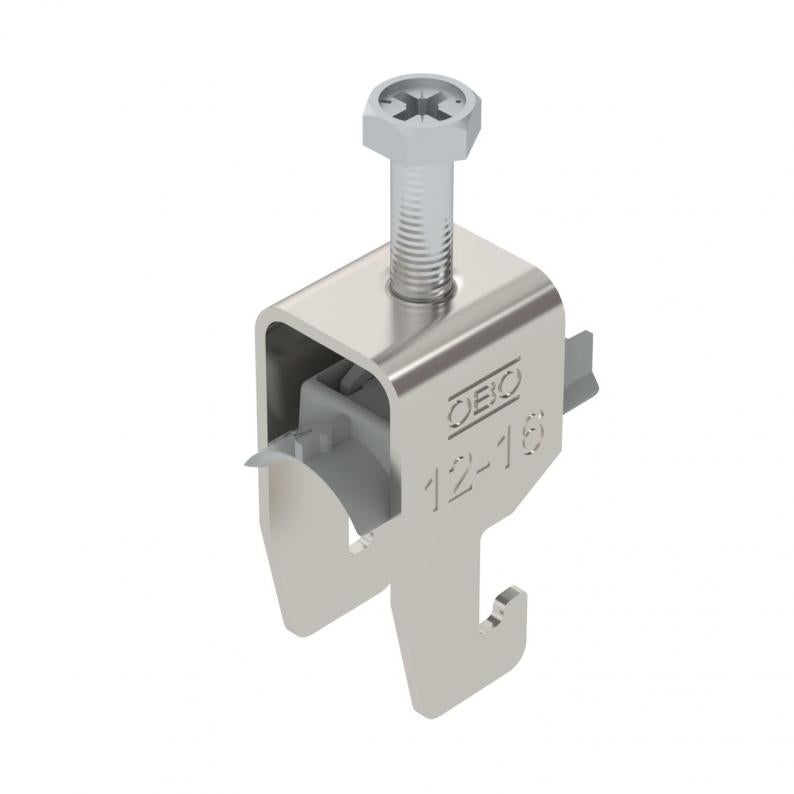

Beugelklem 2056 U-voet 1-voudig, kunststof drukwand, A2
Type BS-U1-K-16 A2
|Art.nr. 1186809
|EAN 4012196851324
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Beschrijving
Beugelklem met F-voet, kunststof drukwand van polypropyleen. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 18 - 22 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van de drukwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 20 mm |
| Hoogte | 44 mm |
| Maat L | 35 mm |
| Maat A | 22,5 mm |
| Maat B | 20 mm |
| Afm. H | 44 mm |
| Maat t | 1,5 mm |
| Maat C | 34 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Plaatdikte | 1,5 mm |
|---|---|
| voor buisdiameter min. | 12 mm |
| voor buisdiameter max. | 16 mm |
| Sleufbreedte | 10 mm |
| voorrail met sleufbreedte (met interval) mm | 18 mm |
| voorrail met sleufbreedte (met interval) max. | 22 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| met kunststof tegenwand | ja |
| met metalen bak | nee |
| Lengte buitenmaat | 34 mm |
| Aantal kabels/ buizen | 1 |
| Extra oppervlak | onbehandeld |
| Extra materiaal | roestvast staal |
| max. Aandraaimoment | 3 Nm |
| Montagetype | Profielrail |
| Spanbereik D min. | 12 mm |
| Spanbereik D max. | 16 mm |
| Dimensie | 12-16mm |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| met tegenwand | nee |
| Materiaal van de bak | Kunststof |
| Materiaalkwaliteit van de bak | Polypropyleen |
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 0,199 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (4)
Certificaten (1)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-U1-K-12 A2
3
8
12
1186802
BS-U1-K-16 A2
3
12
16
1186809
BS-U1-K-22 A2
3
16
22
1186816
BS-U1-K-28 A2
3
22
28
1186822
BS-U1-K-34 A2
3
28
34
1186829
BS-U1-K-40 A2
3
34
40
1186836
BS-U1-K-46 A2
5
40
46
1186842
BS-U1-K-52 A2
5
46
52
1186849
BS-U1-K-58 A2
5
52
58
1186856
BS-U1-K-64 A2
5
58
64
1186862
BS-U1-K-70 A2
5
64
70
1186869
BS-U1-K-76 A2
5
70
76
1186876
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
BS-U1-K-12 A2
Art.nr.
1186802
max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-U1-K-16 A2
Art.nr.
1186809
max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-U1-K-22 A2
Art.nr.
1186816
max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-U1-K-28 A2
Art.nr.
1186822
max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
BS-U1-K-34 A2
Art.nr.
1186829
max. Aandraaimoment
3
Spanbereik D min.
28
Spanbereik D max.
34
BS-U1-K-40 A2
Art.nr.
1186836
max. Aandraaimoment
3
Spanbereik D min.
34
Spanbereik D max.
40
BS-U1-K-46 A2
Art.nr.
1186842
max. Aandraaimoment
5
Spanbereik D min.
40
Spanbereik D max.
46
BS-U1-K-52 A2
Art.nr.
1186849
max. Aandraaimoment
5
Spanbereik D min.
46
Spanbereik D max.
52
BS-U1-K-58 A2
Art.nr.
1186856
max. Aandraaimoment
5
Spanbereik D min.
52
Spanbereik D max.
58
BS-U1-K-64 A2
Art.nr.
1186862
max. Aandraaimoment
5
Spanbereik D min.
58
Spanbereik D max.
64
BS-U1-K-70 A2
Art.nr.
1186869
max. Aandraaimoment
5
Spanbereik D min.
64
Spanbereik D max.
70
BS-U1-K-76 A2
Art.nr.
1186876
max. Aandraaimoment
5
Spanbereik D min.
70
Spanbereik D max.
76
